F. OTDR K720-S 1310-1550NM 32/30 DB SD/USB/OPM/VFL/DC BIVOLT

Na vida moderna, a rede é indispensável para o trabalho diário das pessoas, e a implantação do 5G também está em pleno andamento, o que é muito importante para a inspeção e aceitação da qualidade geral da infraestrutura de engenharia de rede. Isso requer o uso de OTDR, que usa a luz retroespalhada gerada quando a luz se propaga na fibra para obter informações de atenuação, que podem ser usadas para medir atenuação de fibra, perda de conector, localização de falha de fibra e entender a distribuição de perda ao longo do comprimento de a fibra. É uma ferramenta indispensável na construção, manutenção e monitoramento de cabos ópticos. O novo OTDR K720 portátil desenvolvido pela Orientek integra múltiplas funções para atender às suas diversas necessidades.

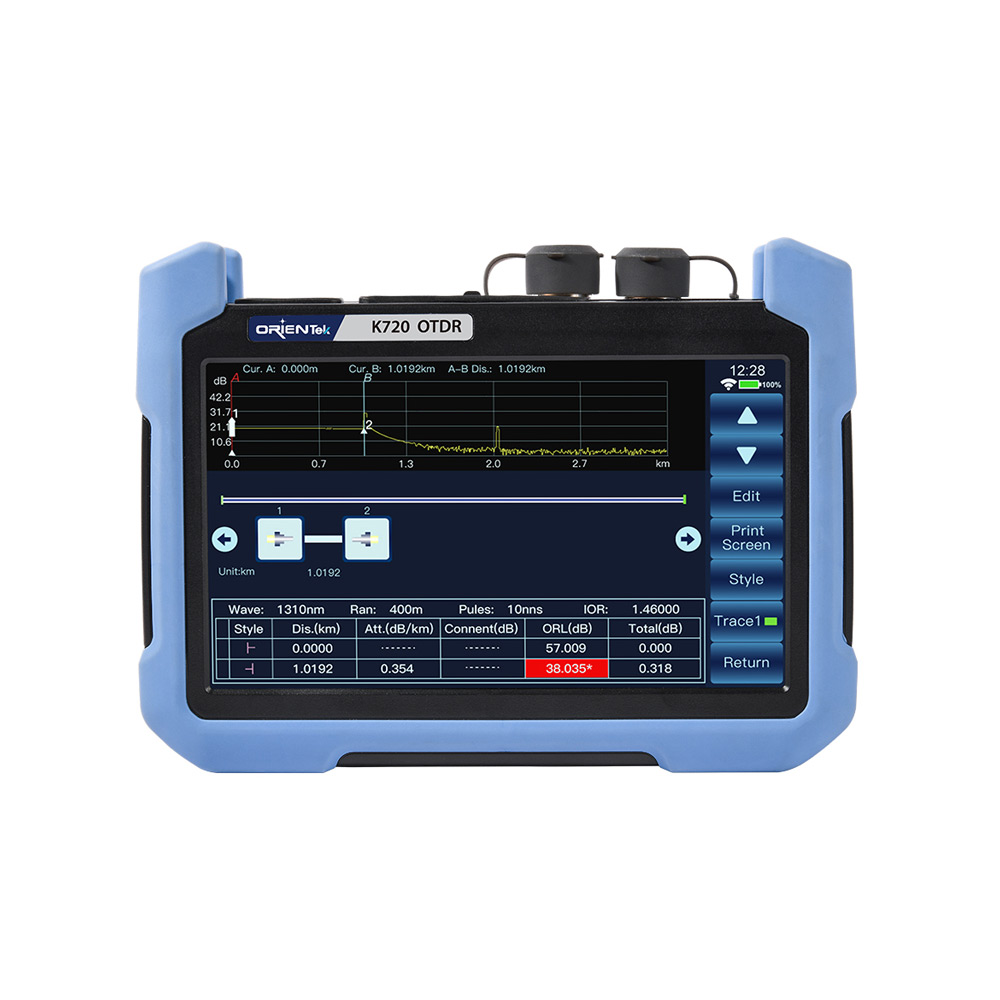

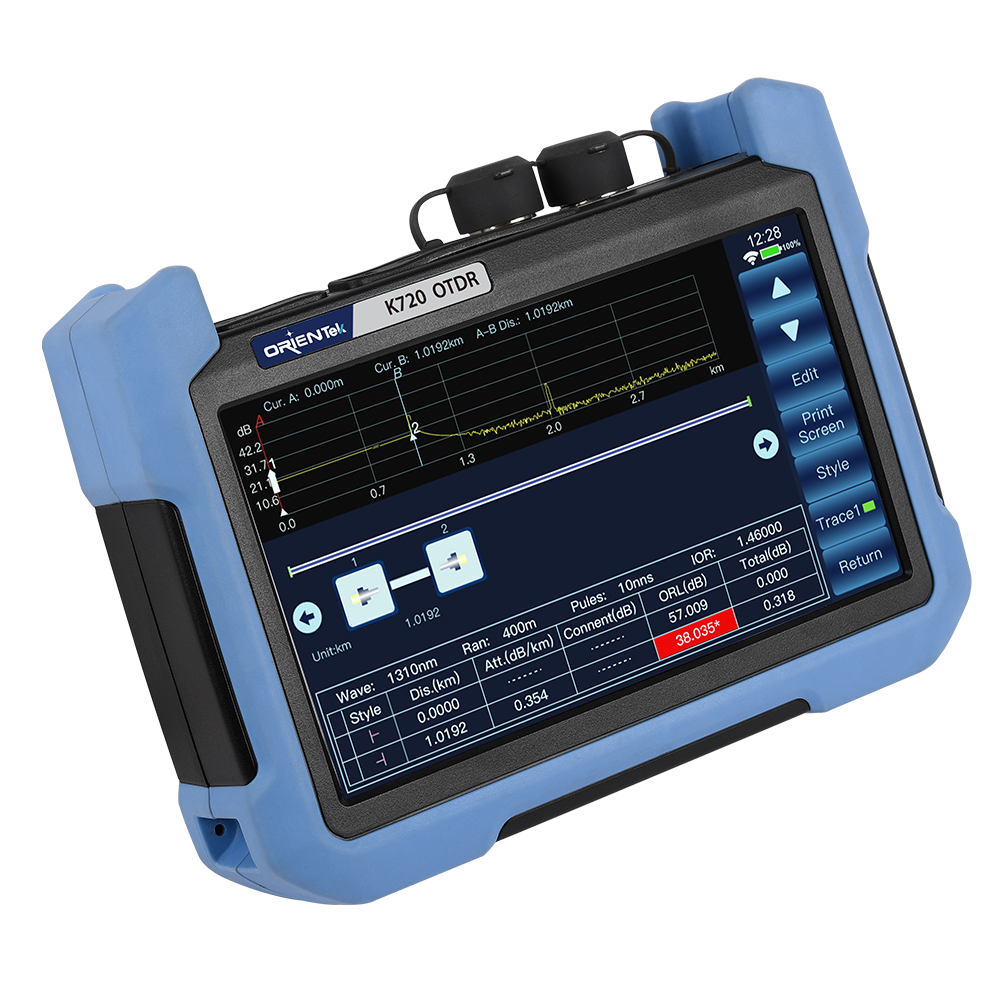

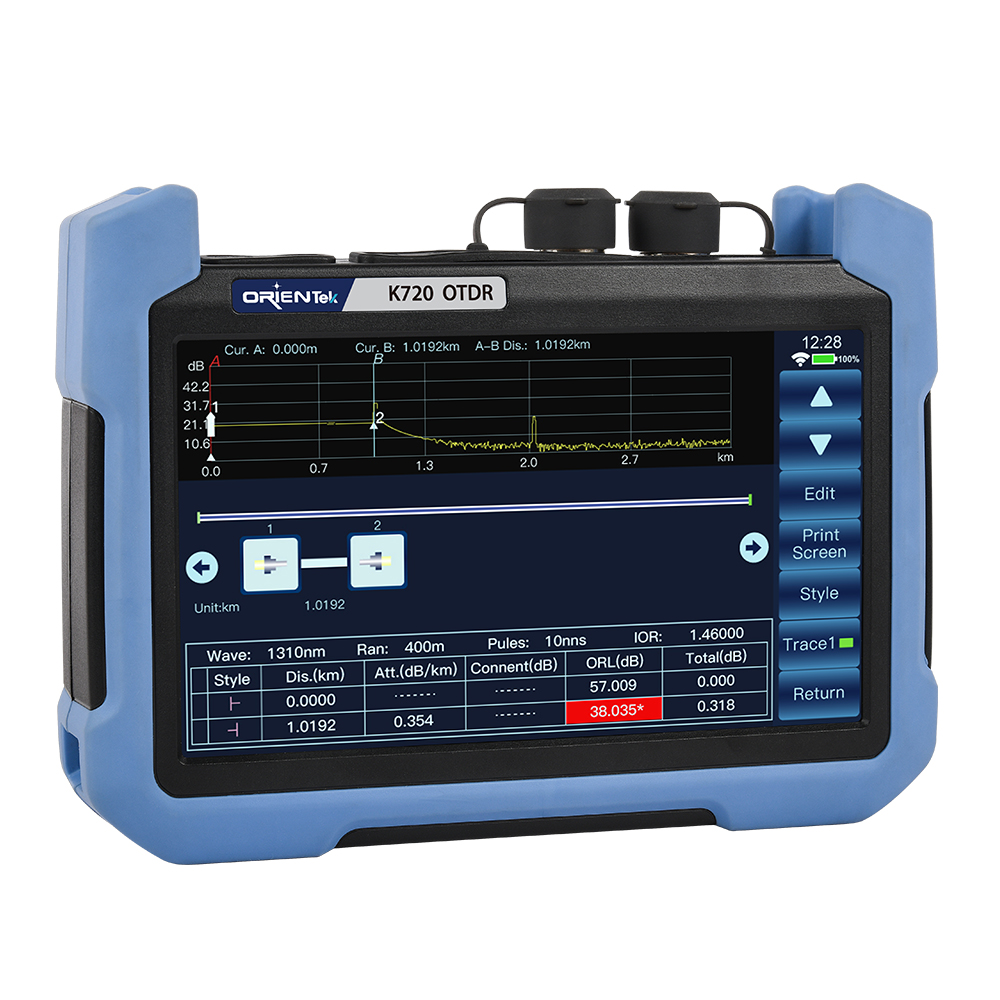

K720 é uma grande tela sensível ao toque de 7 polegadas; processamento de análise rápida; zona morta de 0,5m; faixa dinâmica de até 32dB; 7 comprimentos de onda de teste 1310-1550nm, atendem às necessidades de teste do usuário; equipado com conector FC/ST/SC/LC opcional de acordo com sua necessidade.

O K720 está equipado com uma bateria de lítio de grande capacidade de 6800mAh, 8h de espera, atende às necessidades de testes diários; Design de cartão SD, armazenar dados de medição, pode ser substituído de acordo com as necessidades do usuário; Design de interface USB, conveniente para os usuários se conectarem a um computador para análise de dados. O corpo do K720 é projetado com uma capa protetora de silicone para evitar danos causados por quedas acidentais.

O K720 é um OTDR multifuncional, o modelo K720-S é OPM, VFL, OLS e FIP integrados, que integram uma variedade de funções necessárias para testes de fibra óptica em uma, todas práticas e econômicas.

Modelo K720-S

Faixa Dinâmica de Comprimento de Onda : 1310/1550nm 32/30dB Com OPMOLSVFLFIP
Zona morta do evento (m): 0,5

Zona morta de atenuação (m): 3
Precisão de alcance: ±(0,75 + intervalo de amostra + 0,0025% × intervalo)(excluindo o erro de colocação de refratividade) (m)
Resolução de alcance: 0,05, 0,1, 0,2, 0,5, 1, 2, 4, 8, 16 e 32m
Faixa de teste: 0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64, 128, 256 e 512 km (modo mono); 0,4, 0,8, 1,6, 3,2, 6,4, 16 e 32 km (modo múltiplo de 850 nm)
Testando PW: 3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240 e 20480ns 3, 5, 10, 30, 80, 160, 320, 640 e 1280ns (modo múltiplo de 850nm)
Número máximo de pontos de amostragem: 256k
Resolução de perda: 0,001dB

Faixa de configuração de refratividade: 1,00000 ~ 1,99999 (etapa: 0,00001)
Unidade de alcance: km, m, mil pés, pés

Visor: 800×480, LCD colorido TFT de 7 polegadas (tela de toque capacitiva na configuração padrão e tela de toque resistiva opcional)

Interface de saída óptica: FC/UPC (configuração padrão, com LC/UPC, SC/UPC e ST/UPC
opcional)

Idioma da interface: Chinês simplificado, inglês, russo e coreano disponíveis (entre em contato com o escritório para obter suporte em outros idiomas)

Interfaces externas: USB, Micro-USB, 10M/100M Ethernet, fone de ouvido e Micro SD

Fonte de alimentação: Adaptador AC/DC: AC100V~240V, 50/60Hz e 1,5A DC: 17V±3V(2A)
Bateria interna de lítio: 11,1V, 6800mAh, tempo de operação da bateria: 8h

Medidor de potência integrado: -70~+10dBm

Localizador visual de falhas integrado: 650nm/10mW
Peso: Cerca de 1,8kg
Dimensões: 190mm*144mm*48mm

Adaptabilidade ambiental:
Temperatura operacional: -10°C~+50°C (carregamento da bateria: 5°C~40°C)

Temperatura de armazenamento: -40°C~+70°C (bateria: -20°C~60°C)
RH: 5% ~95%, sem condensação
