Informações do Produto

Em estoque

  SOLAR PWM 20A CONTROLADOR 12V/24V DC OUT 2A USB
Código: 4642
clique na imagem para ampliar
u$ 30,00

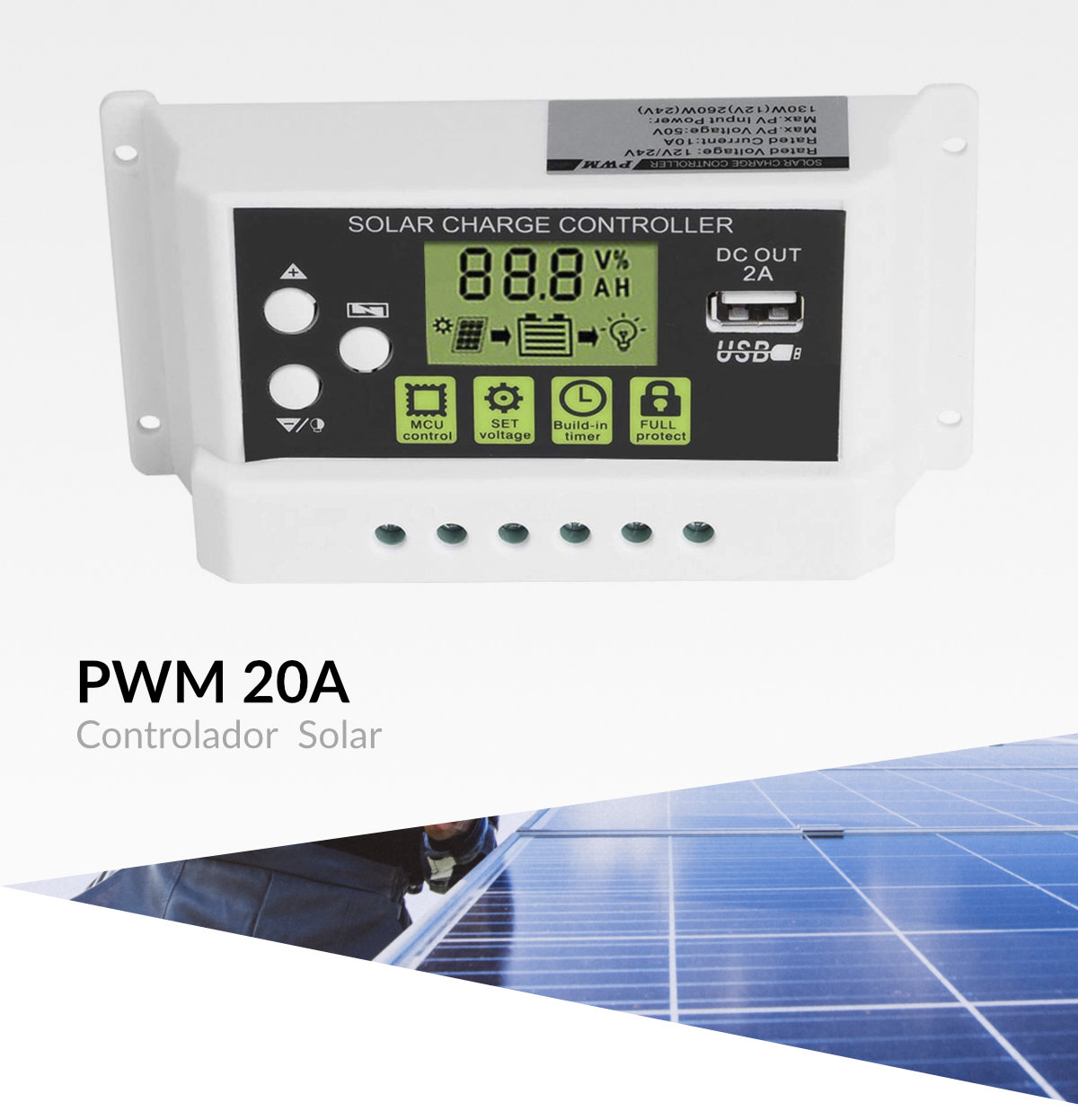

PWM 20A



Controlador de carga solar PWM 20A








Características



  • O chip de controle principal de nível industrial é adotado. Os parâmetros de carga e descarga podem ser ajustados.
  • Gerenciamento completo de carregamento PWM de 3 estágios.
  • Sobrecorrente embutida, proteção contra curto-circuito, proteção de circuito aberto, proteção de conexão reversa, são auto-recuperáveis, sem danos ao controlador.
  • Circuito de refluxo duplo MOS com valor calorífico ultrabaixo.
  • Alterne a função da bateria recarregável de lítio e da bateria de chumbo-ácido (pressione e segure 3 segundos na interface do tipo de bateria para entrar na configuração da chave), o padrão é bateria de lítio.






Especificações



Voltagem de corrente contínua 12V / 24V Auto Adapt
Carga atual 20A
Corrente de descarga 10A
Saída USB 5V 2A
Entrada solar máxima <41V
Equalização Bateria de lítio (LIT): 12,8 V
Bateria de chumbo-ácido (BAT): 14,4V
Flutuador Bateria de chumbo-ácido: 13,7 V (padrões, faixa ajustável 13-15 V)
Bateria de lítio: 12,0 V (padrões, faixa ajustável 11,5-12,8 V)
Proteção de subtensão Bateria de chumbo-ácido: 10,7 V (padrões, faixa ajustável 9,0-11,5 V)
Bateria de lítio: 10,7 V (padrões, faixa ajustável 9,0-11,0 V)
Disstarge Reconectar Bateria de chumbo-ácido: 12,6 V (padrões, faixa ajustável 11,5-13 V)
Bateria de lítio: 11,6 V (padrões, faixa ajustável 11,0-11,7 V)
Corrente de espera <10mA
Temperatura de operação
Dimensão 133 mm * 70 mm * 35mm
Max. Tensão do pv: 50 V
Max. Potência de entrada de PV: 260W (12V) 520W (24V)
Peso 140g






Informações Adicionais





Dicas para o diagrama de fiação : Qual é a diferença entre o MPPT e o controlador de carga PWM?

  • Método de carregamento: A diferença entre o controlador PWM e o controlador solar MPPT é que eles carregam de maneira diferente. O PWM é carregado em um modo de carregamento de três estágios. MPPT é a tecnologia de rastreamento de potência máxima e a eficiência de carregamento pode ser aumentada para cerca de 30%.
  • Voltagem: Quando o controlador solar MPPT é usado, a eficiência de carregamento é mais óbvia quando o painel solar de alta voltagem é usado para carregar a bateria de baixa voltagem. Se a voltagem da energia solar e da bateria forem iguais, por exemplo, é 12V, então a diferença entre o PWM prático e o controlador MPPT não é muito grande
  • Energia: Se a energia do painel solar for pequena, é mais apropriado selecionar um controlador PWM. Relativamente falando, se a potência do painel solar for grande, MPPT é selecionado. Controladores solares, porque o custo dos controladores solares MPPT é alto, se a energia do seu painel solar for pequena, é um desperdício do controlador MPPT.






Arquivos



Manual (PDF, inglês)
