Informações do Produto
  KIT GEO REFER GNSS RTK TRIPLA FREQ-TRIMBLE BD900 336 CANAIS
Código: 6667
clique na imagem para ampliar
u$ 13000,00

Descrição



Kit GNSS Geo Referenciamento Tipla Frequência - Trimble BD900 336 Canais*



*Consulte itens inclusos, na descrição deste produto








Características Principais

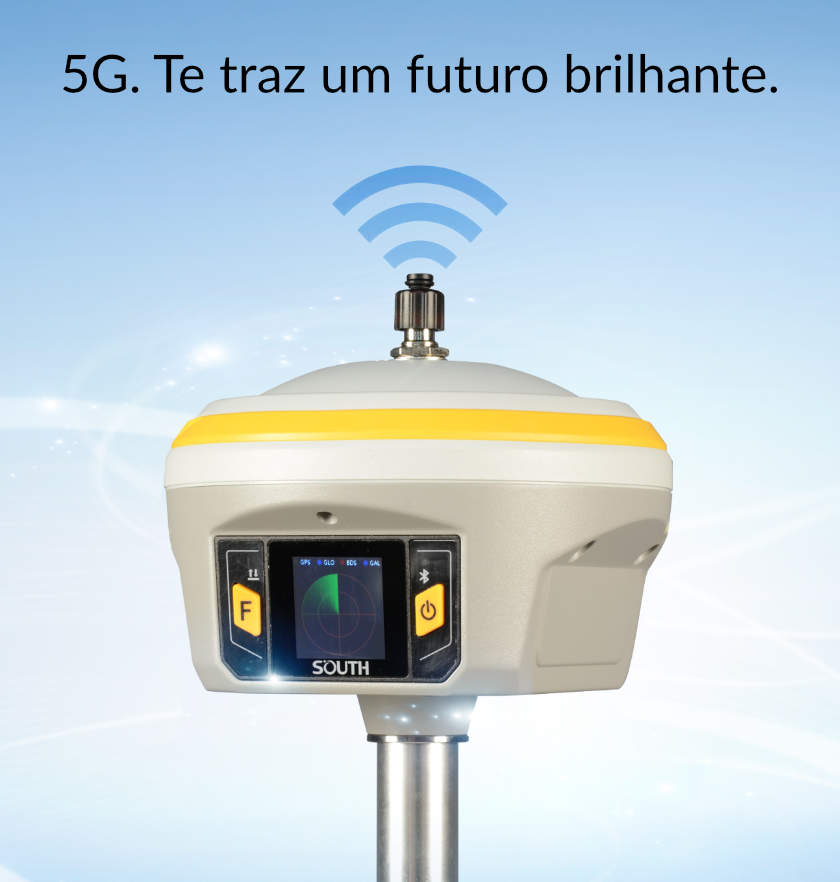

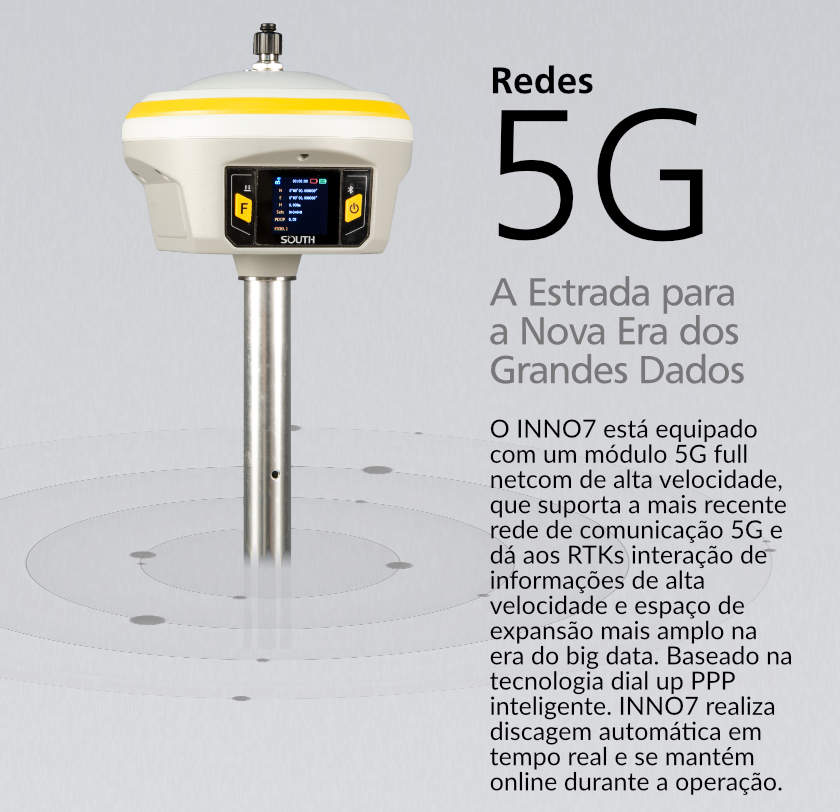

Rede 5G
Para a era do big data INNO7 está equipado com um Módulo netcom completo 5G de alta velocidade, suportando o mais recente Rede de comunicação 5G e fornece RTKs com uma interação de informações de alta velocidade e um espaço de expansão mais amplo na era do big data. Baseado em tecnologia dial-up PPP inteligente, INNO7 realiza discagem automática de tempo real e permanece online enquanto trabalha.

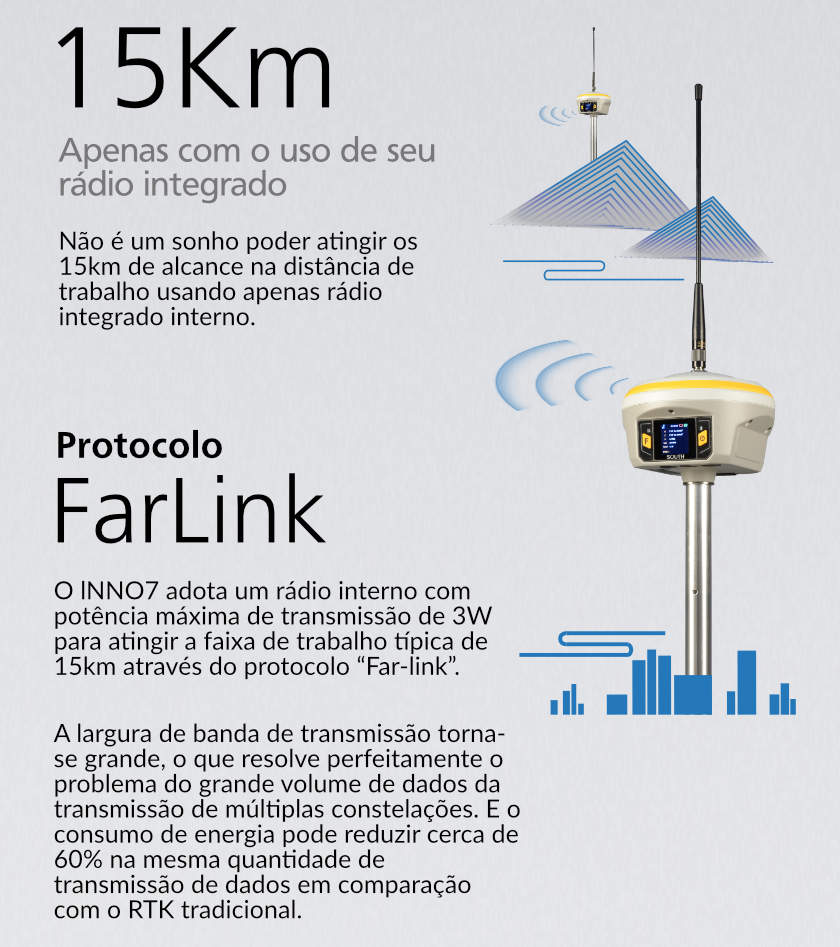

Protocolo FarLink
INNO7 adota rádio interno com potência máxima de transmissão de 3W para atingir a faixa de trabalho típica de 15 km através do protocolo "Far-link".
A largura de banda de transmissão torna-se ainda maior, o que resolve perfeitamente o problema do grande volume de dados de transmissão multi-constelação. E o consumo de energia pode reduzir cerca de 60% na mesma quantidade de transmissão de dados em comparação ao RTK tradicional.



15Km - Apenas com o uso de seu rádio integrado.
Não é um sonho poder atingir 15km de alcance na distância de trabalho usando apenas rádio integrado interno.

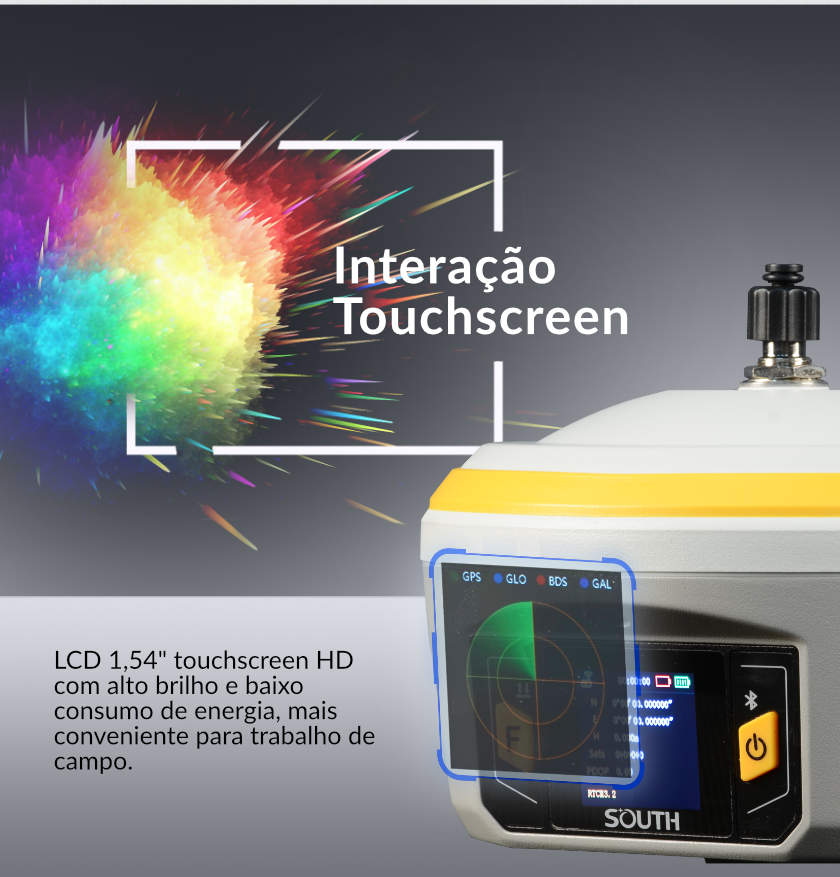

Interação Touch Screen
LCD de 1,54 polegadas touch screen HD com alto brilho e baixo consumo de energia são mais adequados para trabalho de campo, que é conveniente e eficiente para completar as configurações de toque, navegação de informações e configurações de função.



Slink e RTK XTRa
Contando com os serviços globais RTX, INNO7 é capaz de atingir a meta de posicionamento preciso de ponto único sem uma referência, o posicionamento não é mais limitado pelo ambiente do terreno, como montanha, terreno baldio, deserto, ilha, a solução fixa geralmente está disponível enquanto as constelações GNSS** estiverem visíveis. Por outro lado, a tecnologia RTK XTRa derivada de serviços RTX, pode estender o posicionamento RTK por vários minutos enquanto a fonte RTK primária de fluxo de correção é interrompida ou indisponível, realmente faz o RTK brilhar em qualquer lugar



O Veloz IMU
O INNO7 é integrado com um módulo IMU de nova geração que só precisa de 2 a 5s de agitação do receptor para concluir a inicialização, e o ângulo máximo de compensação de inclinação pode ser de 60 graus. Imune a interferências. Este módulo IMU profissional pode manter o efeito de inclinação por cerca de 40 se o receptor RTK permanecer em um ponto sem se mover.
IMU é uma unidade eletrônica que registra dados de velocidade angular e aceleração linear que são alimentados em uma unidade de processamento central para registro e interpretação de dados. Quando o receptor RTK se move, ele grava os dados e os envia de volta ao receptor para calcular para gerar o resultado corrigido da posição.



64GB SSD
Armazenamento de estado sólido (SSD) de 64 GB integrado, que pode atender à maioria das necessidades de trabalho de medição. E o recurso de armazenamento cíclico ajuda o receptor a excluir automaticamente os arquivos antigos se não houver espaço de memória suficiente, com esse excelente desempenho, o armazenamento de dados pode durar quase 4 anos com base no intervalo de amostragem de 5s. E o design do chip de memória embutido pode garantir a segurança dos dados de medição.



RTK²
Inovadora "tecnologia de algoritmo de motor RTK duplo" para obter verificação e cálculo de coordenadas secundárias, evitando efetivamente o problema de coordenadas falsas, precisão de coordenadas mais confiável e maior estabilidade.






Itens Inclusos



O sistema inclui:



  • 1 Receptor GPS-GLONASS + Galileo + Beidu para Base com duas baterias recarregáveis
  • 1 GPS-GLONASS + Galileo + Beidu para Rover com duas baterias recarregáveis
  • 1 Base Tribrach com promoção óptica
  • 1 haste de fibra de carbono com bússola e nível esférico para Rover
  • 1 coletor South H5
  • 1 software de campo SurvX
  • 1 software para pós-processamento de pontos estáticos
  • 2 caixas de alto impacto para receptores Base e Rover respectivamente
  • 2 cabos de comunicação USB
  • 2 antenas UHF portáteis para receptor
  • 1 tripé para base








Especificações***



Recursos GNSS Canais 336
GPS L1C / A, L1C, L2C, L2E, L5
GLONASS L1C / A, L1P, L2C / A, L2P, L3
BDS B1, B2, B3
GALILEOS E1, E5A, E5B, E5AltBOC, E6
SBAS L1C / A, L5 (apenas para os satélites que suportam L5)
IRNSS L5
QZSS L1C / A, L1 SAIF, L2C, L5, LEX
MSS L-Band Trimble RTX [1]
Taxa de saída de posicionamento 1Hz ~ 50Hz
Tempo de inicialização <10s
Confiabilidade de inicialização > 99,99%
Precisão de posicionamento Posicionamento GNSS diferencial de código Horizontal: 0,25 m + 1 ppm RMS
Vertical: 0,50 m + 1 ppm RMS
GNSS estático Horizontal: 2,5 mm + 0,5 ppm RMS
Vertical: 5 mm + 0,5 ppm RMS
Cinemática em tempo real Horizontal: 8 mm + 1 ppm RMS
(linha de base <30km) Vertical: 15 mm + 1 ppm RMS
SLink (RTX) [2] Horizontal: 4-10 cm
Vertical: 8-20 cm
RTK XTRa (xFill) [3] Horizontal: 5 + 10 mm/min RMS
Vertical: 5 + 20 mm/min RMS
Posicionamento SBAS Normalmente <5m 3DRMS
Tempo de inicialização RTK 2 ~ 8s
Compensação de inclinação IMU Incerteza da ponta do pólo horizontal adicional tipicamente inferior a 8 mm + 0,6 mm / ° inclinação para 30 °
Ângulo de inclinação IMU 0°~60°
Desempenho de Hardware Dimensões 15,3cm (φ) × 10,6cm (H)
Peso 1,2 kg (bateria incluída)
Material Carcaça de liga de magnésio e alumínio
Temperatura de operação -25°C~+65°C
Temperatura de armazenamento -35°C~+80°C
Umidade 100% sem condensação
À prova d'água / à prova de poeira Padrão IP68, protegido de imersão prolongada até a profundidade de 1m padrão IP68, totalmente protegido contra sopro de poeira
Choque / vibração Suportar uma queda de 2 metros do poste no chão de cimento naturalmente
Consumo de energia 2W
Fonte de energia 6-28 V DC, proteção contra sobretensão
Bateria Bateria de íon de lítio recarregável e removível de 7,4 V 3400mAh
Vida da bateria Bateria única: 16h (modo estático)
10h (modo de base UHF interno)
12h (modo rover)
Comunicações I/O Port Porta de alimentação externa 5PIN LEMO +
Rs232 7PIN LEMO + USB externo (OTG) + Ethernet
1 interface de antena UHF interface
1 de antena GPRS (antena interna e externa comutável)
Slot para cartão SIM (padrão)
UHF interno Receptor e transmissor de rádio, 1W / 2W / 3W comutável
Alcance de frequência 410-470MHz
Protocolo de comunicação Farlink, Trimtalk450s, SOUTH, SOUTH +, SOUTHx, HUACE, Hi-target, Satel
Alcance de comunicação Normalmente 15 km com protocolo Farlink
Rede móvel celular Módulo de comunicação de rede 5G avançado, compatível com 4G / 3G
Bluetooth BLEBluetooth 4.0 padrão, Bluetooth 2.1 + EDR
Comunicação NFC Percebendo par automático de perto (menor que 10 cm) entre o receptor e o controlador (o controlador requer o módulo de comunicação sem fio NFC)
WI-FI Modem Padrão 802.11 b / g
WIFI hotspot O receptor transmite seu ponto de acesso através da IU da web, acessando com qualquer terminal móvel
WIFI datalink O receptor pode transmitir e receber fluxo de dados de correção via link de dados WiFi
Armazenamento / transmissão de dados Armazenamento Armazenamento interno SSD de 64GB Armazenamento de
ciclo automático (os primeiros arquivos de dados serão removidos automaticamente enquanto a memória não é suficiente)
Suporte a armazenamento USB externo
O intervalo de amostra personalizável é de até 50 Hz
Transmissão de dados Modo plug and play de transmissão de dados USB
Suporta download de dados FTP / HTTP
Formato de dados Formato de dados diferenciais: CMR +, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2
Formato de dados de saída GPS: NMEA 0183, coordenada do plano PJK, código binário, Trimble GSOF
suporte de modelo de rede : VRS, FKP, MAC, totalmente suporte protocolo NTRIP
Sensores Bolha eletronica O software do controlador pode exibir a bolha eletrônica, verificando o status de nivelamento do pólo de carbono em tempo real
IMU Módulo IMU integrado, livre de calibração e imune a interferência magnética
Termômetro Sensor termômetro embutido, adotando tecnologia de controle de temperatura inteligente, monitorando e ajustando a temperatura do receptor
Interação com o usuário Sistema operacional Linux
Botões 2 botões e interface de operação visual
Indicadores 2 indicadores LED, indicador de interação de dados e indicador Bluetooth
LCD Display táctil LCD a cores HD de 1,54 polegadas com resolução 240 x 240
Interação na web Com o acesso ao gerenciamento da interface web interna via conexão WiFi ou USB, os usuários podem monitorar o status do receptor e alterar as configurações livremente
Orientação por voz A tecnologia de voz inteligente fornece orientação de voz de status e operação, suporta chinês / inglês / coreano / espanhol / português / russo / turco
Desenvolvimento secundário Fornece pacote de desenvolvimento secundário e abre o formato de dados de observação OpenSIC e definição de interface de interação
Serviço na nuvem A poderosa plataforma de nuvem fornece serviços online como gerenciamento remoto, atualização de firmware, registro online e etc.



OBSERVAÇÃO: A precisão da medição e a faixa de operação podem variar devido às condições atmosféricas, sinal multipercurso, obstruções, tempo de observação, temperatura, geometria do sinal e o número de satélites rastreados.
***Especificações sujeitas a alterações sem aviso prévio.



[1] Requer uma assinatura de serviço de dados.
[2] O RTK XTRa também requer uma assinatura do serviço de dados, e a precisão depende da disponibilidade do satélite GNSS. O posicionamento RTK XTRa termina após 5 minutos de tempo de inatividade do rádio.
[3] As precisões RTX dependem do serviço de correção escolhido. E 95% do tempo com as inicializações são em torno de 5 a 30 minutos.






Arquivos e Informações Adicionais



Folheto Inno7 em Inglês (PDF, 22MB)
Folheto Inno7 em espanhol (PDF, 954KB)
Manual do usuário Inno7 - v1.0 (PDF, inglês, 13MB)
**Saiba mais sobre sistemas de navegação por satálite (GNSS)
