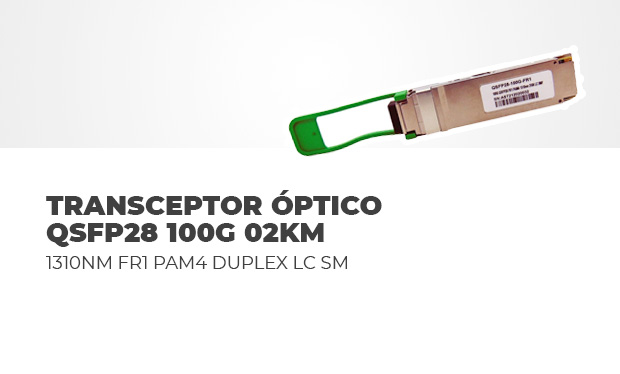

F. M QSFP28 100G 02KM 1310NM FR1 PAM4 DUPLEX LC SM

Especificações Técnicas.
Modelo: F. M QSFP28 100G 02KM 1310NM FR1 PAM4 DUPLEX LC SM
Código referência: 6808

Este transceptor óptico no formato QSFP28 foi projetado para conexões Ethernet de alta velocidade de 100 Gbps em fibra monomodo (SMF) até uma distância de 2 km. O grande diferencial deste módulo é o uso da tecnologia Single Lambda (100G Lambda MSA): ele utiliza um único comprimento de onda óptico operando em 50 Gbaud PAM4 para entregar os 100G de banda, em vez de multiplexar 4 comprimentos de onda diferentes (como os modelos CWDM4 ou LR4 tradicionais).

Destaques de Performance e Arquitetura Interna
 - Tecnologia Single Lambda (100G-FR): Opera no comprimento de onda central de 1310nm, utilizando modulação óptica PAM4 em uma única via para atingir 100 Gbps de taxa agregada.
 - Processamento de Sinal Digital (DSP com Gearbox Integrado):
 - No Transmissor (TX): O chip DSP converte os 4 canais elétricos de entrada de $25 \text{ Gbps NRZ}$ vindos do equipamento host em $1 \text{ canal óptico de 50 Gbaud PAM4}$.
 - No Receptor (RX): O fotodiodo do tipo PIN capta o sinal óptico e o converte para um sinal elétrico que o DSP traduz de volta para 4 canais de $25 \text{ Gbps NRZ}$.

 - Qualidade de Sinal Avançada: O DSP possui bloco de correção de erros FEC (*Forward Error Correction*) e *Retimer* de 4 canais integrados para garantir taxas de erro extremamente baixas no link.
 - Laser EML Resfriado (Cooled EML): Utiliza um laser de modulação por eletroabsorção resfriado (*Electro-absorption Modulated Laser*) com driver dedicado no caminho de transmissão, garantindo alta estabilidade óptica.
 - Eficiência Energética: Possui baixo consumo elétrico (máximo de 3.5W a 4.5W, dependendo das condições extremas de operação).

Conectividade e Compatibilidade com Padrões
 - Conector Óptico: Interface LC Duplex padrão para fibras monomodo (SMF).
 - Interface Elétrica Host: Compatível com o padrão $4 \times 25\text{G}$ (OIF CEI-28G-VSR) de 28 Gbps por canal.
 - Conformidade com Normas:
 - QSFP28 MSA (*Multi-Source Agreement*).
 - 100G Lambda MSA (Especificação 100G-FR).
* Padrão IEEE 802.3cd e diretivas ambientais RoHS.

Pinos de Controle e Gerenciamento de Baixa Velocidade (Barramento de 2 Fios)

O módulo é alimentado por uma fonte única de +3.3V (com os pinos $V_{ccTx}$ e $V_{ccRx}$ interligados internamente) e disponibiliza 7 pinos de controle de hardware de acordo com a especificação MSA:
 - ModSelL (Module Select): Pino de entrada mantido em nível baixo (*Low*) pelo equipamento principal (host) para habilitar a comunicação serial de 2 fios com o transceptor específico.
 - SCL e SDA (Serial Clock / Serial Data): Linhas do barramento I2C que permitem ao sistema acessar o mapa de memória e os dados de diagnóstico digital (DDM/DOM) do módulo.
 - ResetL (Reset): Pino de entrada que força um reset completo do transceptor de volta às configurações de fábrica ao ser mantido em nível baixo.
 - LPMode (Low Power Mode): Pino usado para limitar a potência máxima do módulo, protegendo equipamentos host que possuem restrições de dissipação térmica.
 - ModPrsL (Module Present): Sinal do host que indica a presença física do módulo no slot (assume nível *Low* quando o módulo é inserido).
 - IntL (Interrupt): Pino de saída do tipo coletor aberto que assume nível *Low* para alertar o sistema sobre possíveis falhas operacionais ou status críticos.

Aplicações Típicas
 - Interconexão de Data Centers (DCI).
 - Redes de Core Ethernet de 100 Gbps.
 - Infraestruturas de Redes Corporativas (Enterprise) de alta densidade.

Especificações Físicas e Ambientais
 - Distância Máxima: Até 2 km sobre fibra monomodo (SMF) com FEC ativo.
 - Temperatura de Operação: $0^\circ\text{C a } 70^\circ\text{C}$ (faixa comercial estendida).
 - Resistência: Projetado sob rigidíssimos controles contra interferências eletromagnéticas (EMI) e variações de umidade.

Arquivos:
- Especificações Tecnicas: Clique aqui
