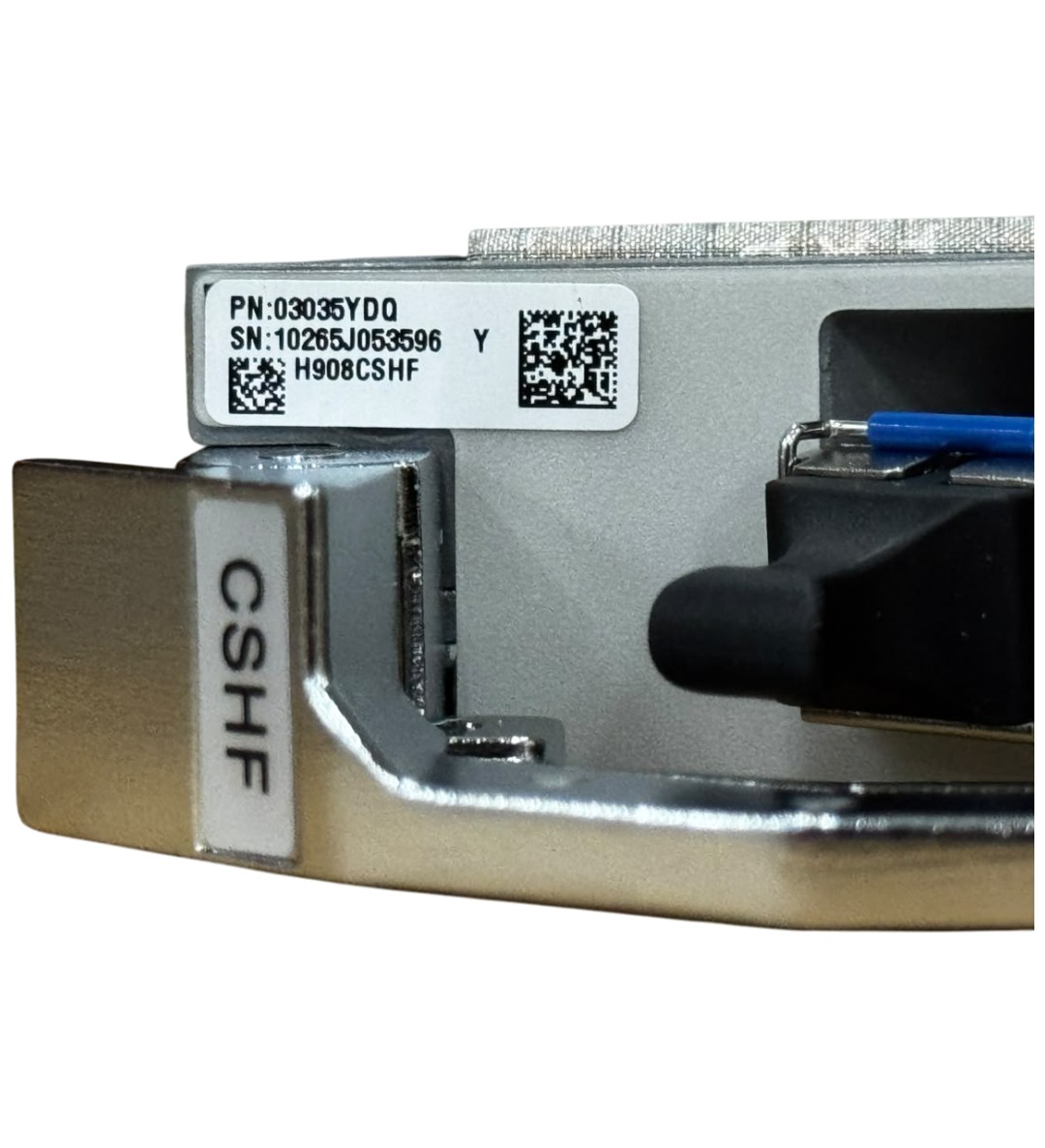

**VERSAO H908

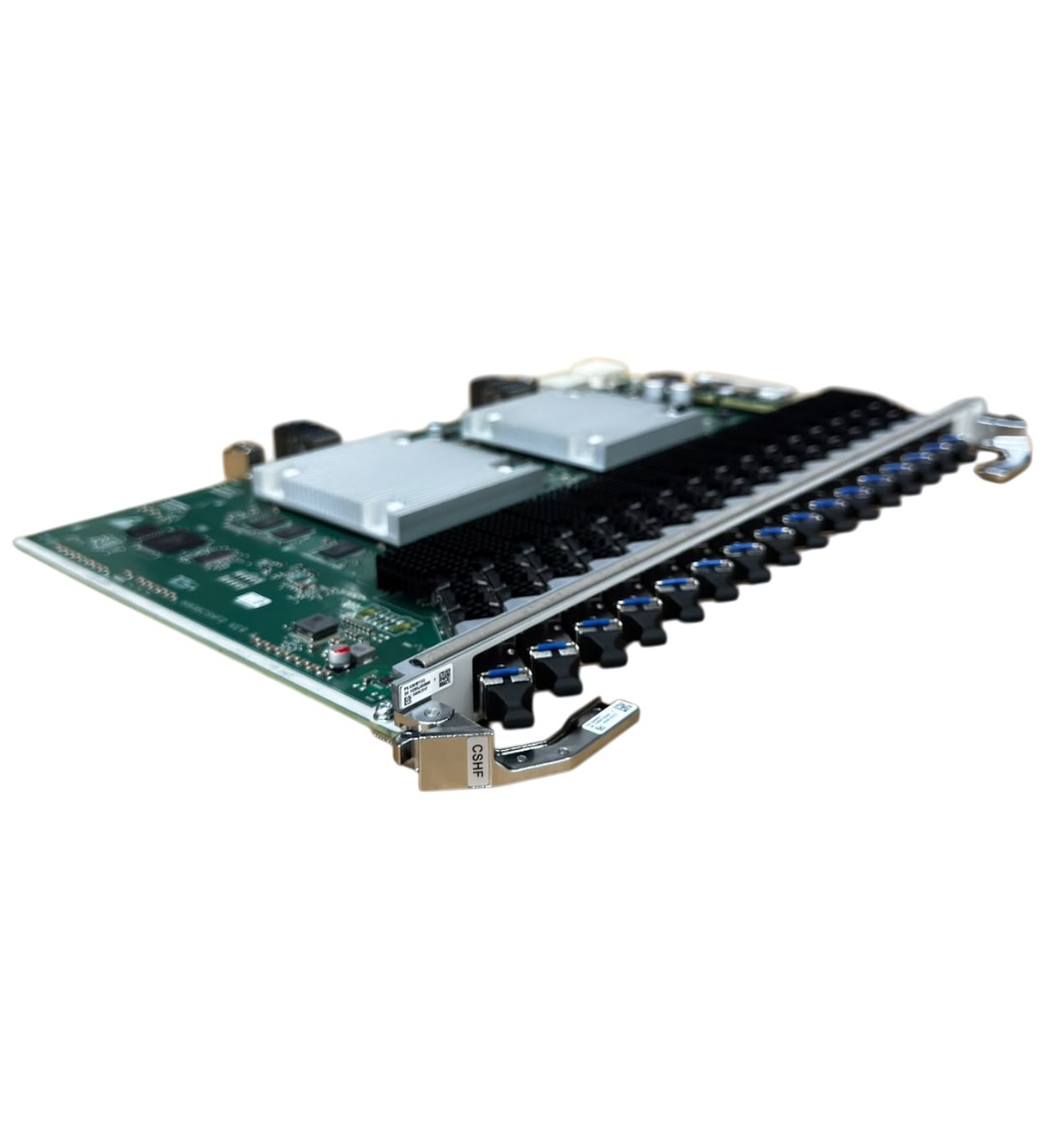

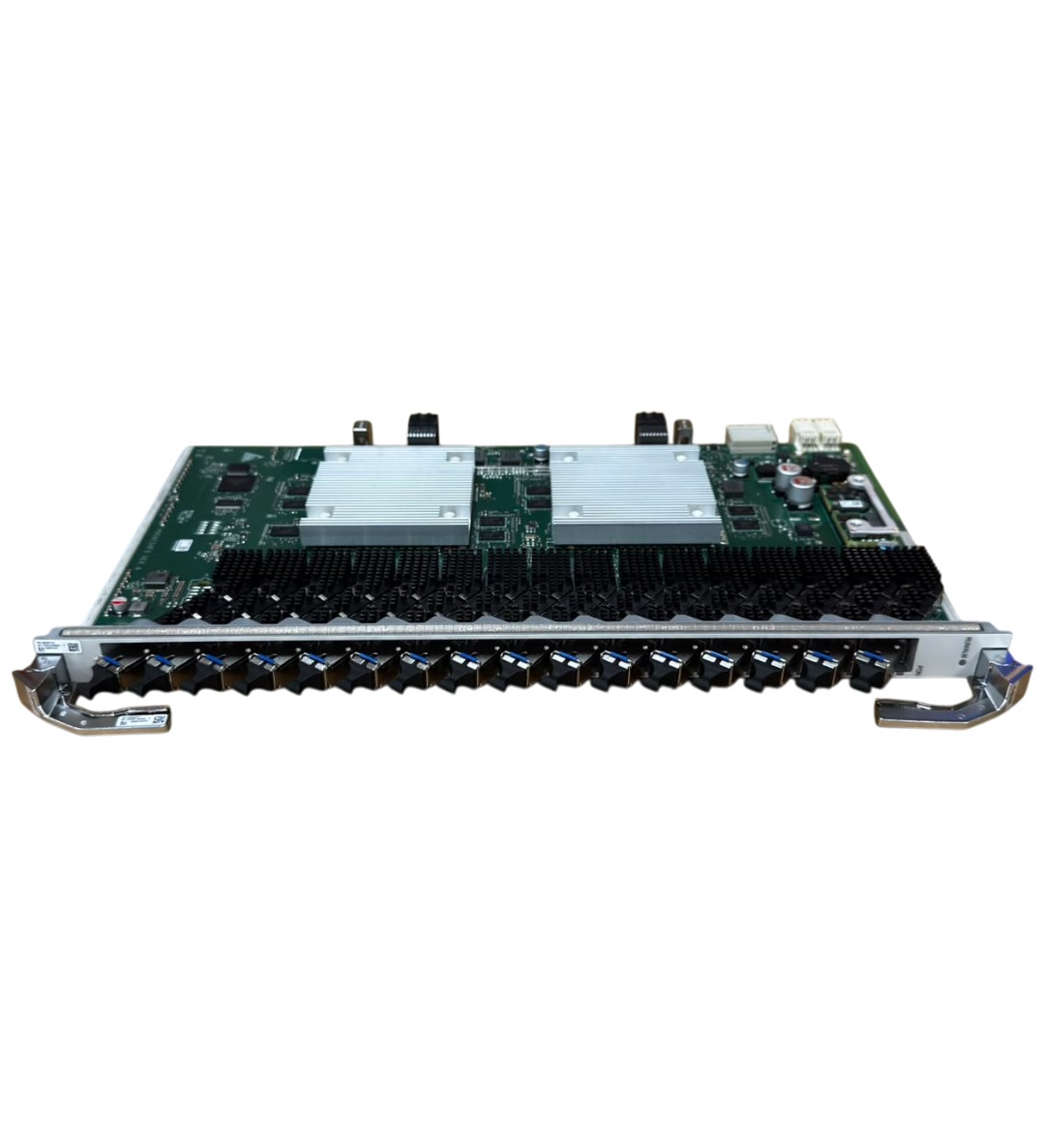

A placa Huawei H908CSHF é uma placa de interface XGS-PON e GPON Combo OLT de 16 portas para a série Huawei SmartAX MA5800 OLT, incluindo as MA5800-X17, MA5800-X15, MA5800-X7 e MA5800-X2. Ele trabalha em conjunto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG(S)-PON e GPON.

Especificação
Porto GPON 16 ports XGS-PON & GPON
Módulo Combo PON XGS-PON&GPON Classe C+
Tipo Módulo óptico bidirecional de uma fibra
Comprimento de onda operacional
Canal GPON: Tx: 1490 nm
RX: 1310 nm

CANAL XG-PON & XGS-PON:
Referência: 1577 milhas náuticas
Prescrição: 1270 nm

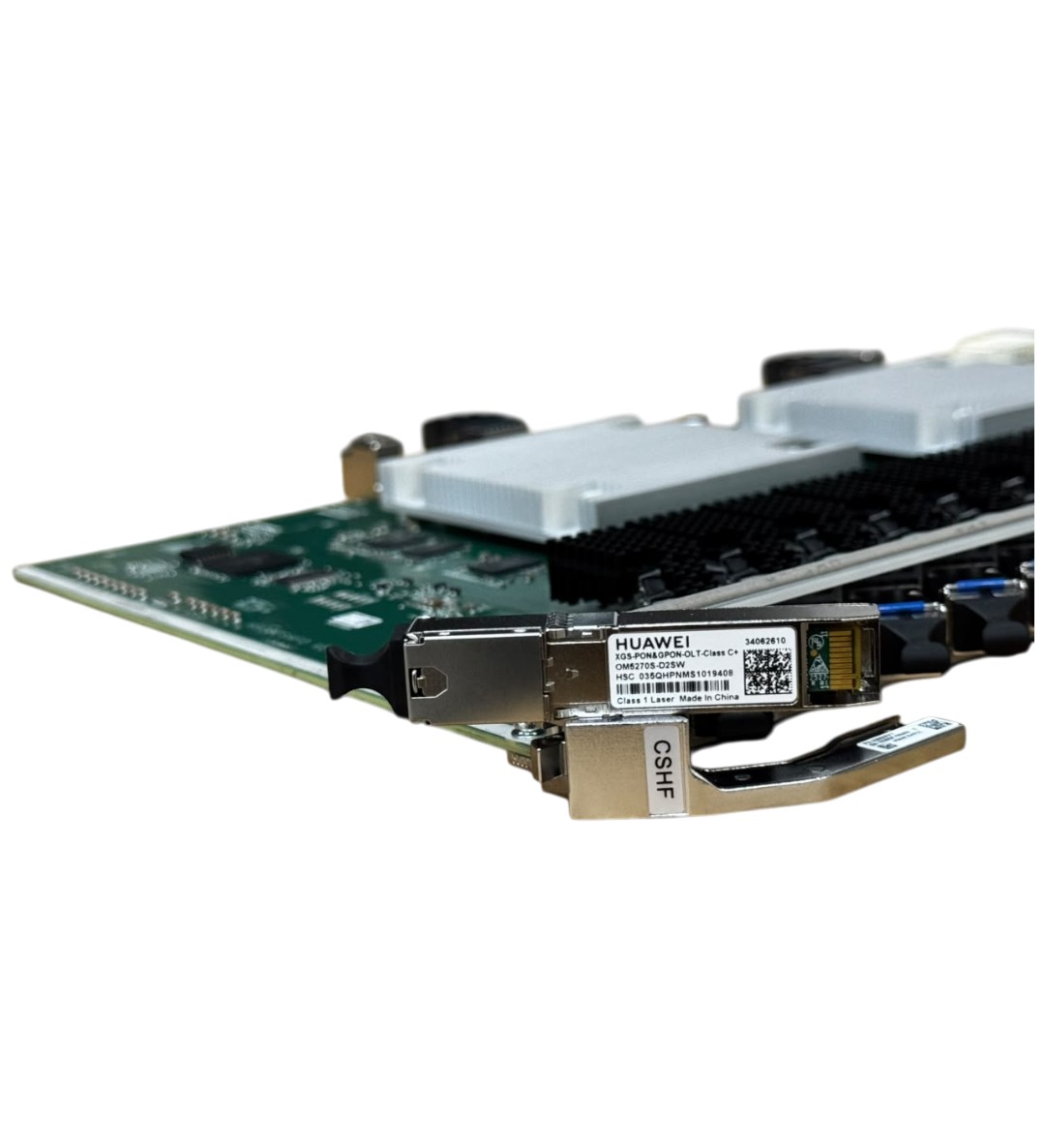

Tipo de Encapsulamento SFP+
Taxa de Porto
Canal GPON:
Tx: 2,488 Gbit/s
Rx: 1,244 Gbit/s

Canal XGS-PON:
Tx: 9,953 Gbit/s
Rx: 9,953/2,488 Gbit/s

Potência Óptica Mínima de Saída
Canal GPON: 3 dBm
Canal XGS-PON: 5 dBm

Potência Óptica Máxima de Saída
Canal GPON: 7 dBm
Canal XGS-PON: 8 dBm

Sensibilidade máxima do receptor
Canal GPON: -32 dBm
Canal XG-PON: -30,5 dBm
Canal XGS-PON: -29 dBm

Tipo de Conector Óptico SC
Tipo de Fibra Óptica Modo único
Sobrecarga de Potência Óptica Canal GPON: -12 dBm
Canal XG-PON: -10 dBm
Canal XGS-PON: -8 dBm

Índice de extinção 8,2 dB

Função
Capacidade de encaminhamento 200 Gbit/s
Modo de taxa Taxa simétrica

T-CONTs por porta PON
GPON: 1024
XG(S)-PON: 2048

Fluxos de serviço por placa PON 16352

Tamanho máximo da estrutura
2052 bytes
9216 bytes (quadro jumbo ativado)

Número máximo de endereços MAC 131072
Diferença máxima de distância entre duas ONUs sob a mesma porta PON 40 km

Especificações do Dispositivo
Dimensões (L x D x H) 23,30 mm * 257,90 mm * 399,20 mm

Consumo de Energia e Tamanho Máximo do Quadro
Consumo de Energia
Estática: 48 W
Máxima: 98 W

Temperatura de operação -40°C a +65°C
