F. OTDR CABO TESTE 500M SC-UPC FC-UPC TFLC-2

ESPECIFICAÇÕES DO PRODUTO

O OTDR é uma ferramenta necessária para testes em fibra óptica, utilizando o princípio de espalhamento da luz para medir a perda de fibra óptica e falhas de luz. No entanto, o OTDR possui uma zona morta e, se nada for feito, essa zona pode afetar a precisão dos resultados dos testes. Assim, usar um cabo de lançamento OTDR é uma maneira de eliminar os efeitos da zona morta.

O ABS possui excelentes propriedades mecânicas, alta resistência ao impacto e pode ser usado em baixas temperaturas. Tem boa resistência ao desgaste e isolamento elétrico, além de ser quase imune a variações de temperatura, umidade e frequência, podendo ser utilizado na maioria dos ambientes.

Características

• Compacto, robusto, leve

• Comprimentos padrão: 100m, 300m, 500m, 1km, 2km

• Disponível com vários estilos de conectores

• Compacto! Encaixa-se facilmente em cases ou kits de OTDR

• Para uso como cabo de lançamento OTDR

• Para uso como cabo de recepção OTDR

• Mede perda de inserção e refletância das conexões próximas e distantes de um link de fibra óptica usando OTDR

• Utilizado para testar a perda de link com OTDR

Destaques

• Teste, Inspeção e Localização

  • O cabo de lançamento de fibra óptica OTDR é usado para medir a perda e a refletividade da conexão proximal e a inserção remota não danificada da linha de fibra óptica usando OTDR.

  • Cada cabo de lançamento OTDR pode ser usado como cabo de transmissão e recepção OTDR, ambos necessários para eliminar os pontos cegos ao medir a perda completa da linha de fibra óptica com OTDR.

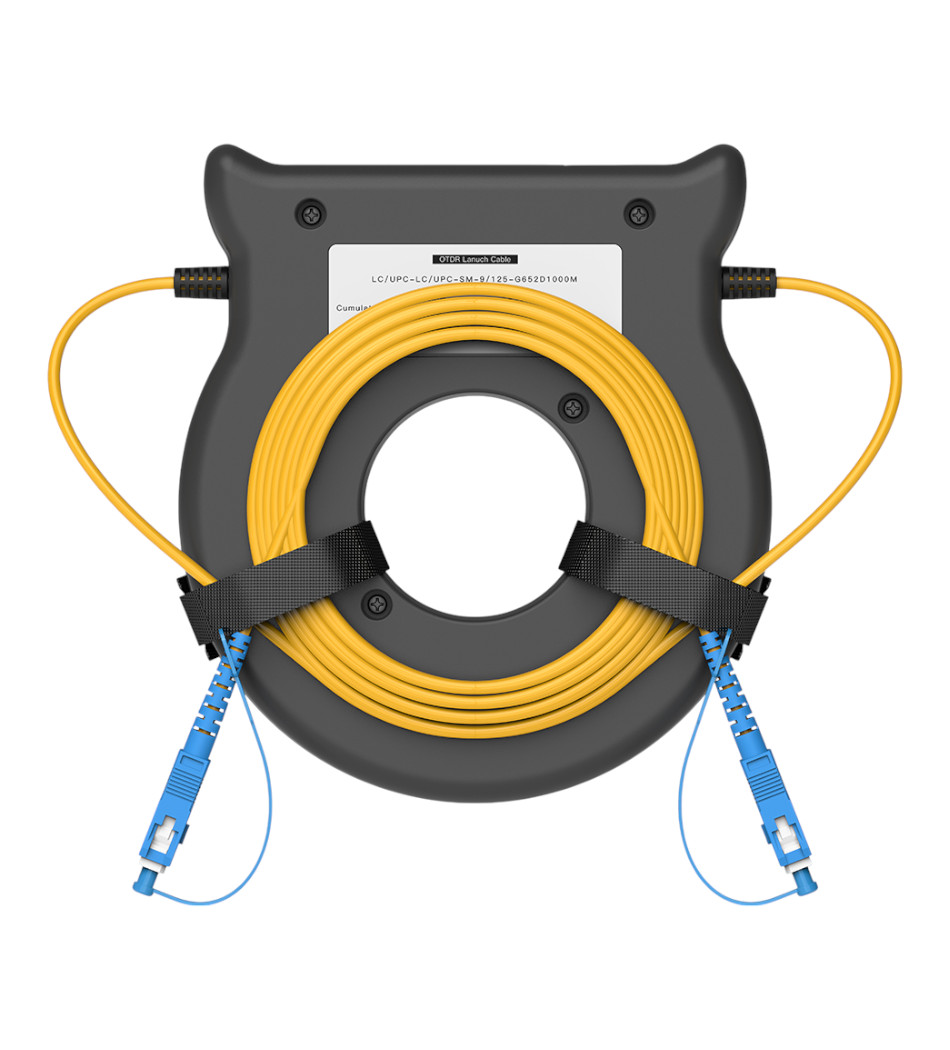

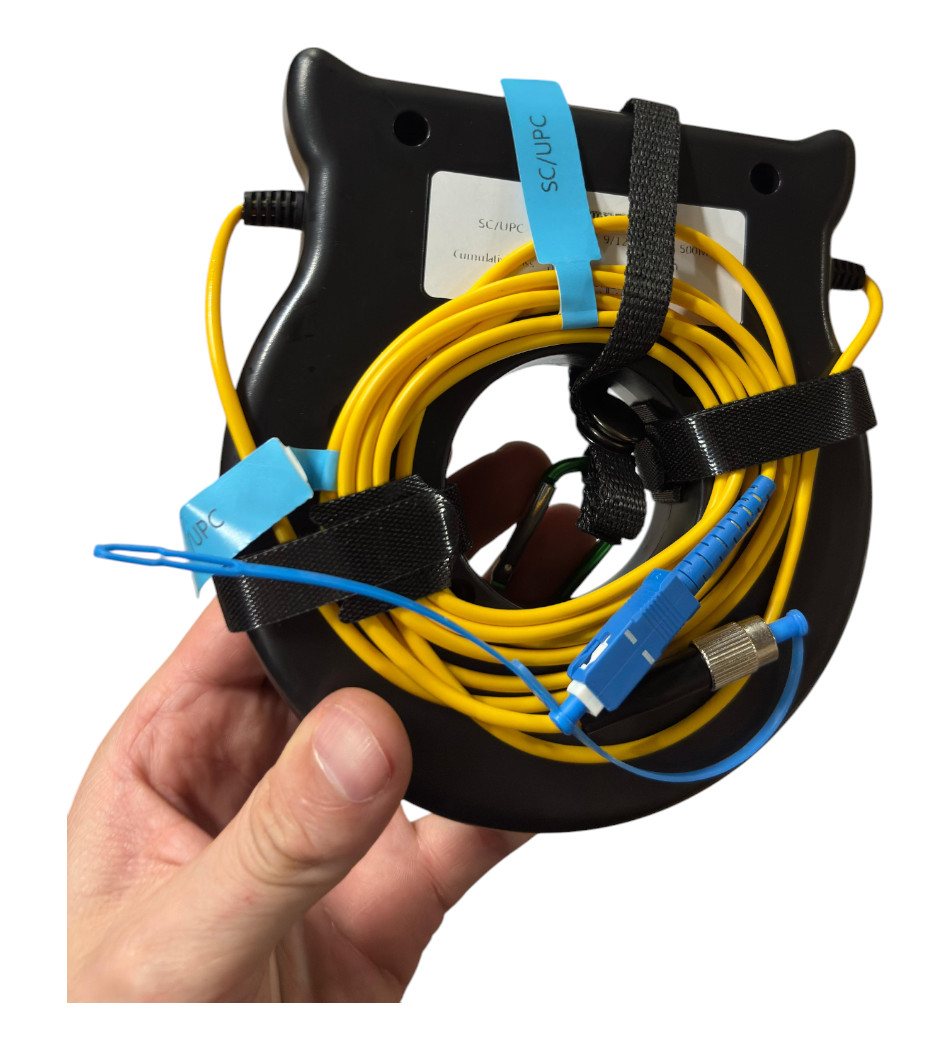

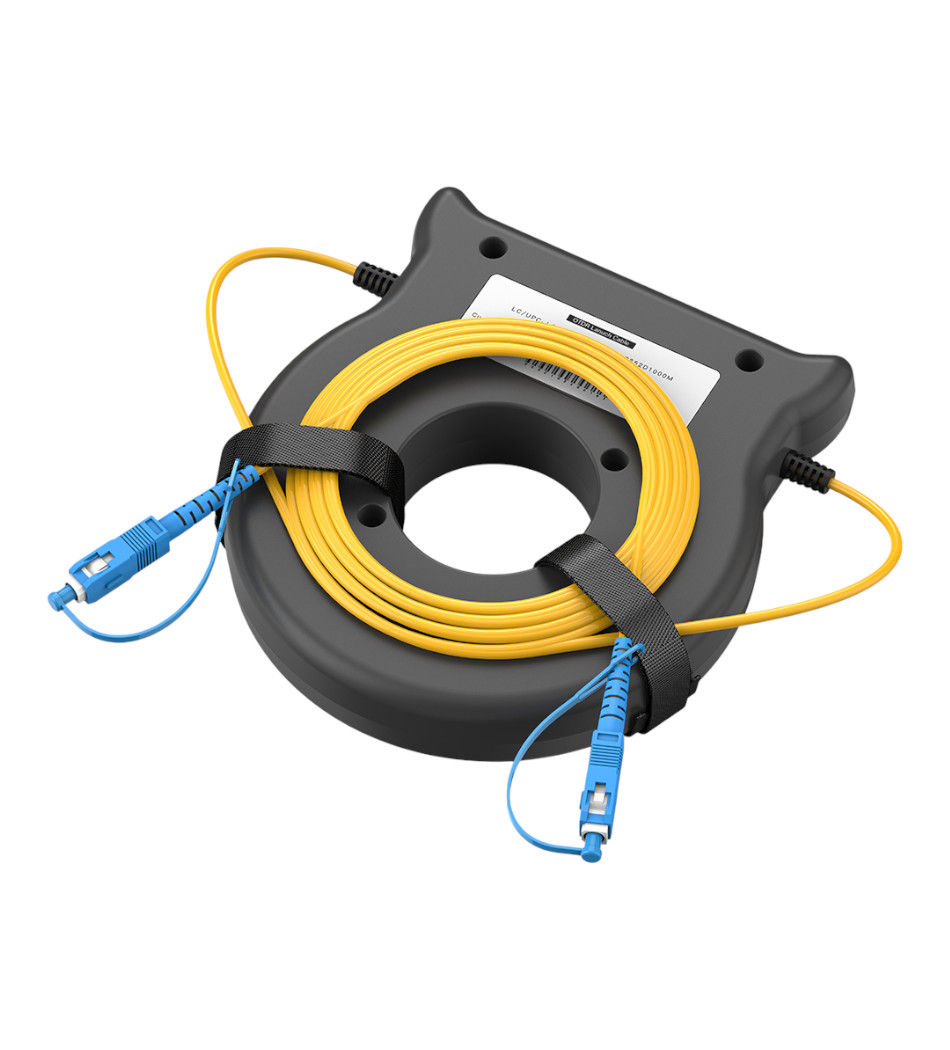

  • O cabo de lançamento OTDR adota um design enrolado, fácil de transportar, compacto e leve. Possui opções de comprimento variadas, sendo muito adequado para aplicações de teste de redes de fibra óptica de curta, média e longa distância.

• Gerar uma Linha de Base Usando Anéis de Fibra

  • Use o Anel de Fibra como cabo de lançamento. Conecte o Anel de Fibra entre seu OTDR e o link de fibra a ser testado. Isso permitirá medir a perda da conexão próxima.

  • Use o Anel de Fibra como cabo de recepção. Conecte o Anel de Fibra ao conector de extremidade distante do link de fibra a ser testado. Isso permitirá medir a perda da conexão distante.

  • Ao usar o cabo de lançamento como cabos de transmissão e recepção, você pode medir a perda total de inserção do link de fibra.

Descrição Técnica

• Configuração: padrão, acoplador

• Tipo de Fibra: monomodo

• Comprimento: 500m

• Modelo: OS2-500M, 9/125μm

Mais Informações

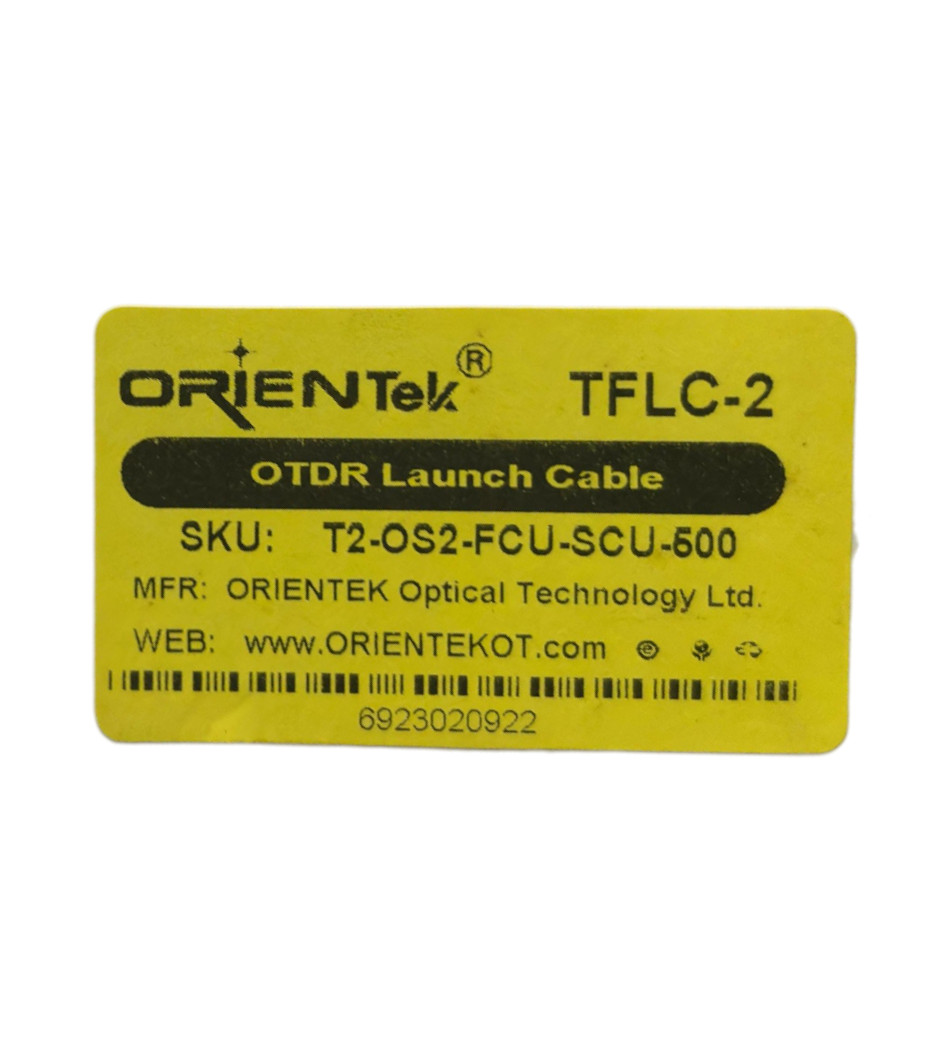

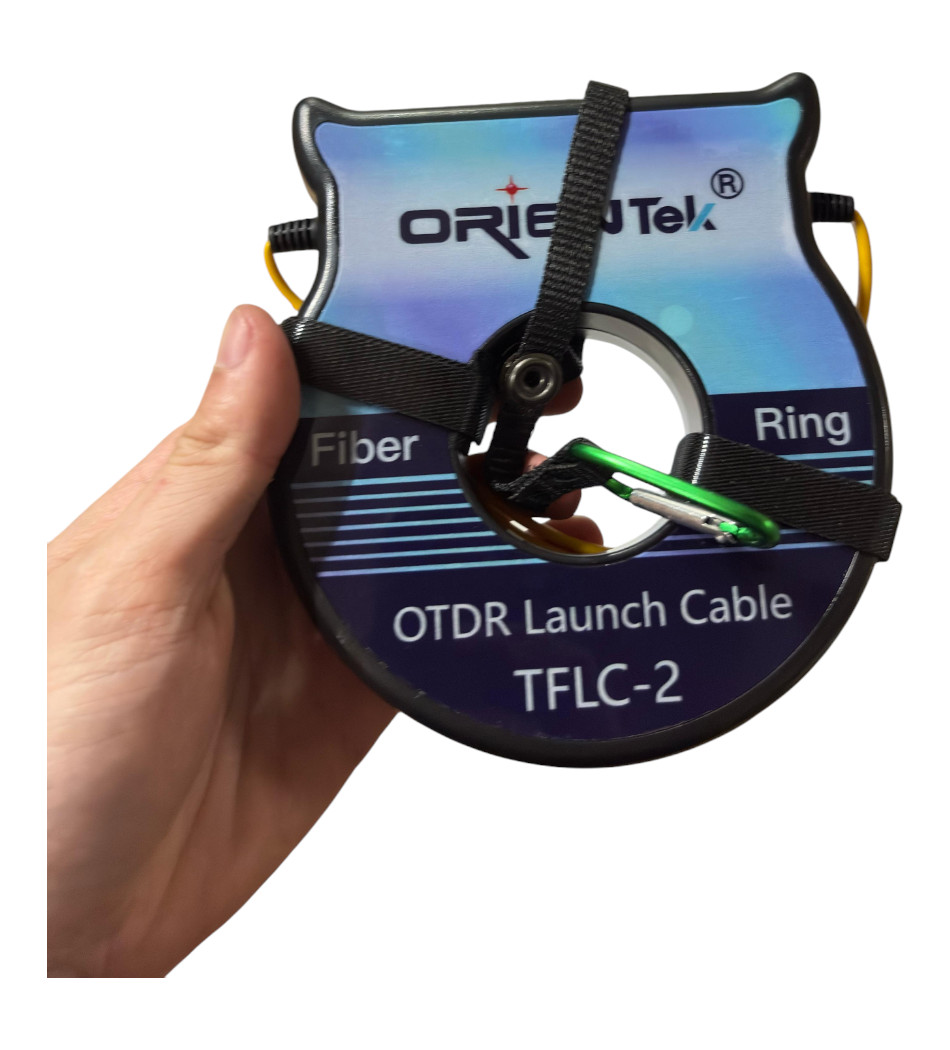

• Número da Peça do Fabricante: TFLC-2

Ficha Técnica: Clique aqui
