F. OTDR K70-S 1310-1550NM 32/30 DB SD/USB/FP/VFL/DC BIVOLT

Descrição

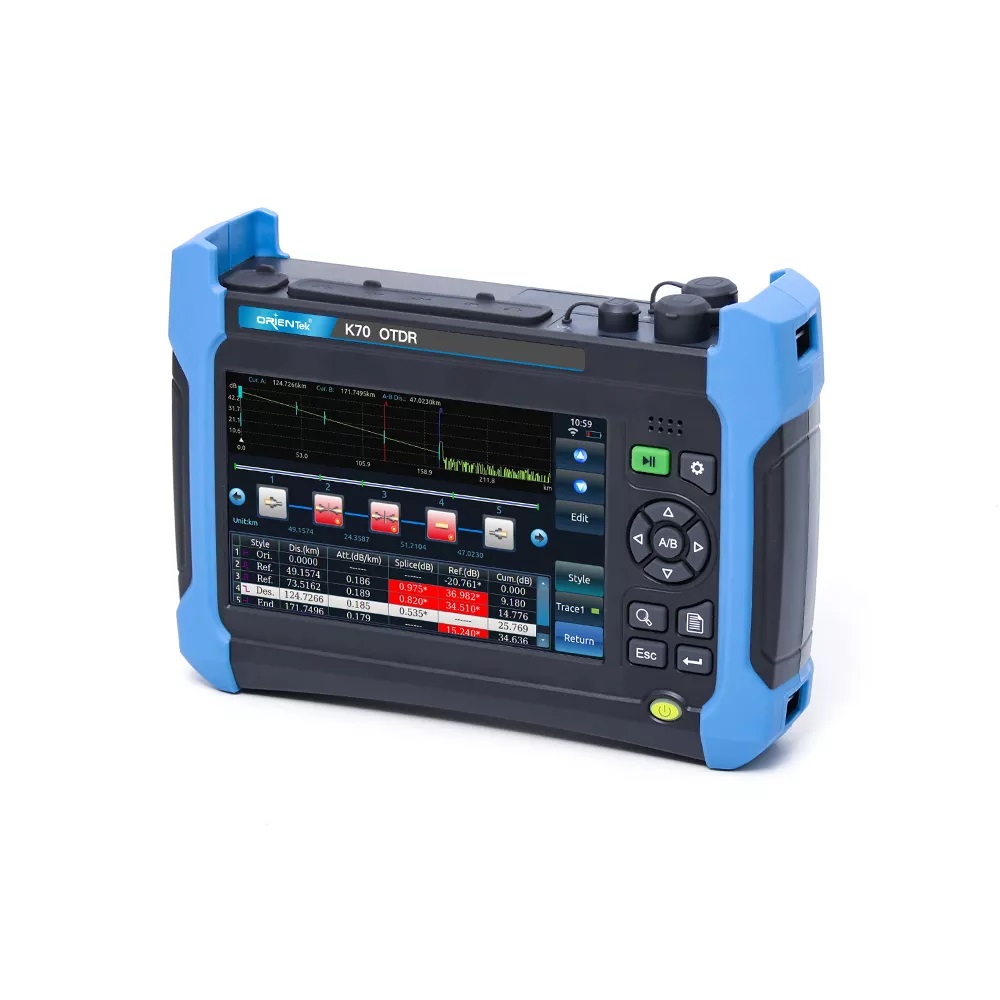

Orientek K70 OTDR SM 1310 / 1550nm 32 / 30dB com OPM VFL
Modelo K70-S

Características Principais

• Grande tela GUI de 7 polegadas
• Zona Morta 0,5 m
• Alta faixa dinâmica de até 42dB
• OPM e VLS integrados
• Tudo-em-um 850 ~ 1625 nm

Especificações*

Modelo: K70-S.
----- Faixa dinâmica do comprimento de onda: 1310/1550 nm 32/30 dB.
----- Evento da zona morta (m): 0,5
----- Zona morta de escurecimento (m): 3
----- Precisão da faixa: ± (0,75 + intervalo de amostra + 0,0025% × faixa) (excluindo erro de posicionamento da refratividade) (m)
Resolução da faixa: 0,05, 0,1, 0,2, 0,5, 1, 2, 4, 8, 16 e 105,0 pés.

Faixa de teste:
0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64, 128, 256 e 318,1 mi (modo único);
0,4, 0,8, 1,6, 3,2, 6,4, 16 e 19,9 mi (850 nm multimodo)
- teste de PW:
3, 5, 10, 30, 80, 160, 320, 640 , 1280, 5120, 10240 e 20480ns
3, 5, 10, 30, 80, 160, 320, 640 e 1280ns (modo múltiplo de 850 nm)

Número máximo de pontos de amostragem: 256 K.
Resolução de perdas: 0,001 dB.
Faixa de ajuste de refratividade: 1.00000 ~ 1.99999 (etapa: 0.00001).

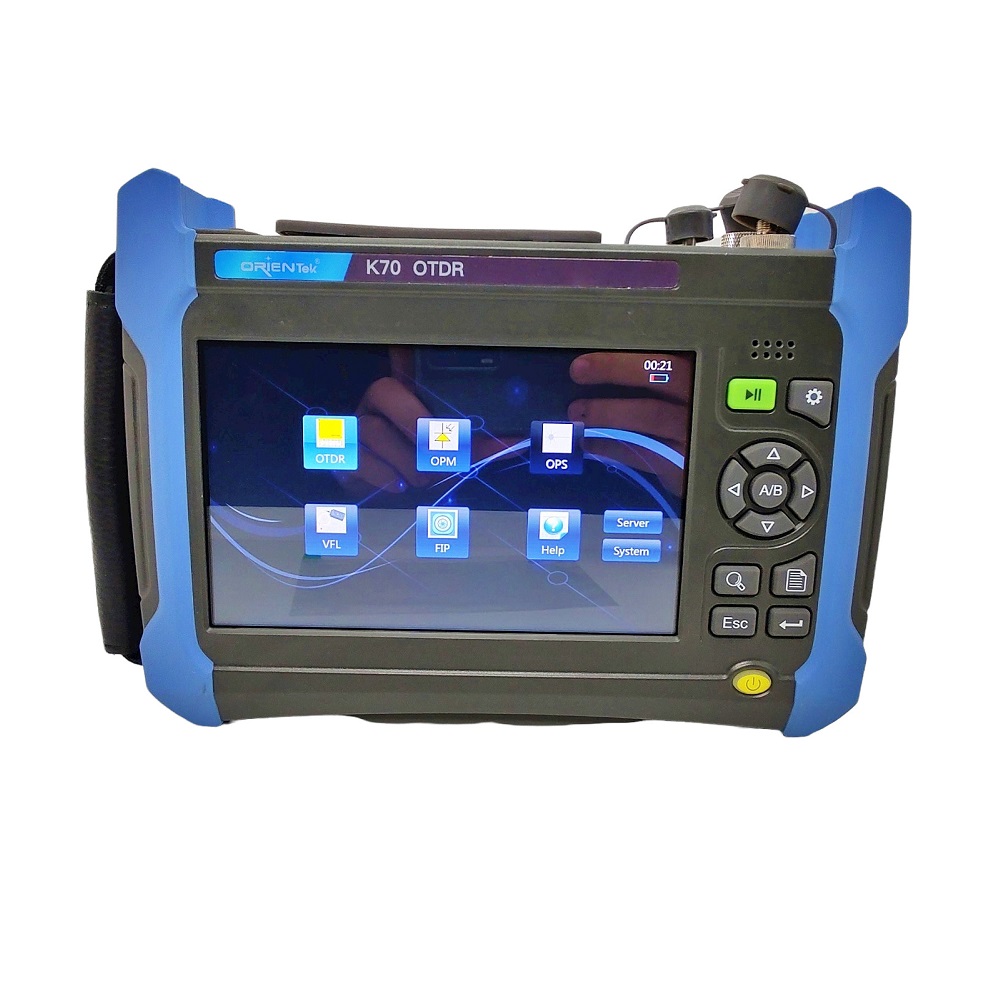

Unidade de alcance: km, milhares de pés, pés. Tela: tela LCD colorida de 800 × 480, TFT de 7 polegadas (tela de toque capacitivo na configuração padrão e uma tela de toque resistente).
Interface de saída óptica: FC / UPC + LC / UPC + SC / UPC.
Idioma: inglês

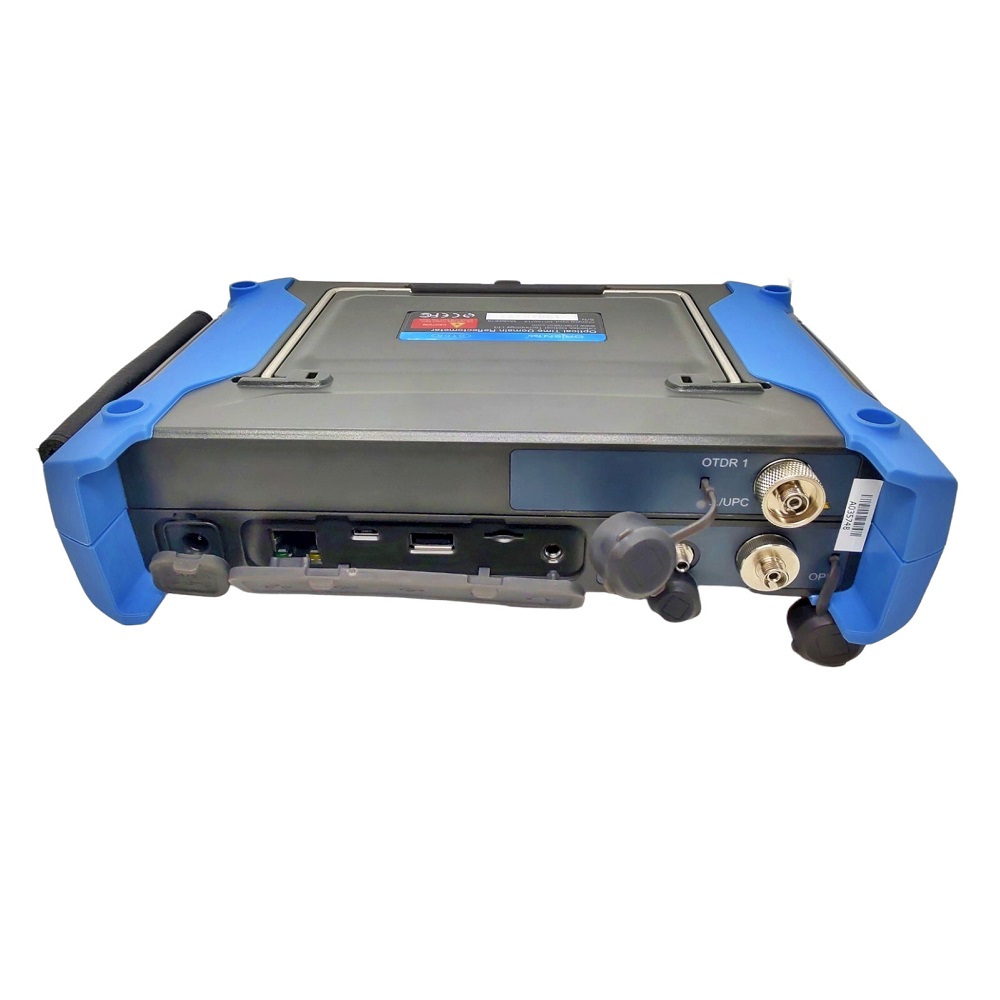

Interfaces externas: USB, Micro-USB, Ethernet de 32,8 pés / 328,1 pés, fones de ouvido e Micro SD.
Fonte de alimentação: Adaptador AC / DC: AC100 V ~ 240 V, 50/60 Hz e 1,5 A DC: 17 V ± 3 V (2A), bateria interna Li: 11,1 V, 6800 mAh, tempo de operação Bateria: 8 h. Medidor de energia integrado: -70 ~ + 10 dBm.
Localizador visual integrado de falhas: 650 nm / 10 mW.

----- Peso / Dimensões: aproximadamente 4.0 lbs / 2.047 pol. (Largura) × 7.087 pol. (Altura) × 2.165 pol. (Profundidade).
Temperatura de operação: 14,0 ° F a +122,0 ° F (carga da bateria: 41,0 ° F a 104,0 ° F).
Temperatura de armazenamento: -40,0 ° F ~ + 158,0 ° F (latência: -4,0 ° F ~ 140,0 ° F) UR: 5% ~ 95%, sem condensação.

*Clique na imagem da descrição referente às especificações para ampliá-la.

Arquivos

Orientek K70 - Datasheet (PDF, inglês, 6MB)
