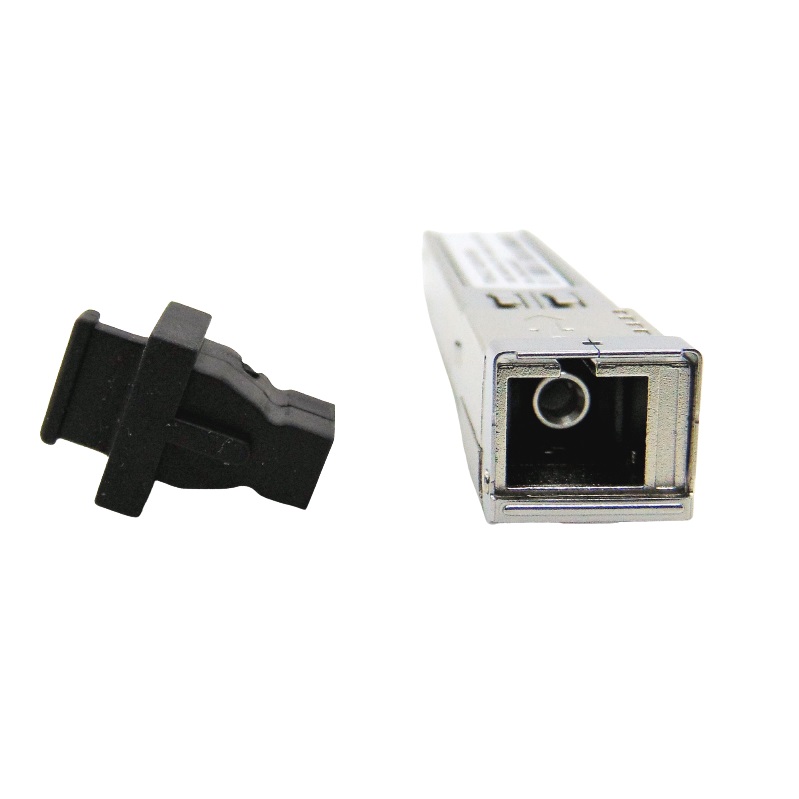

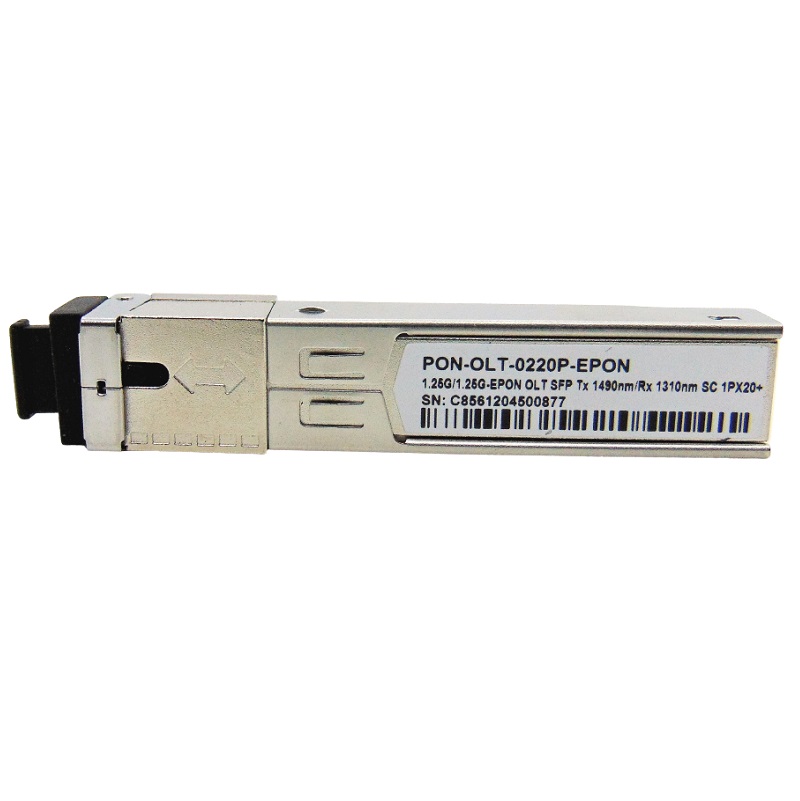

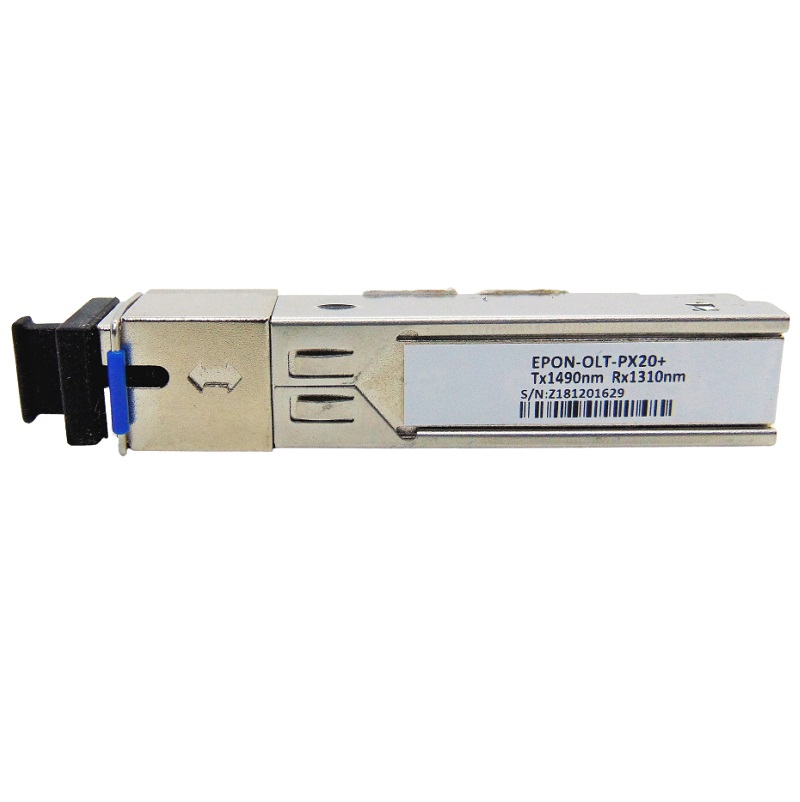

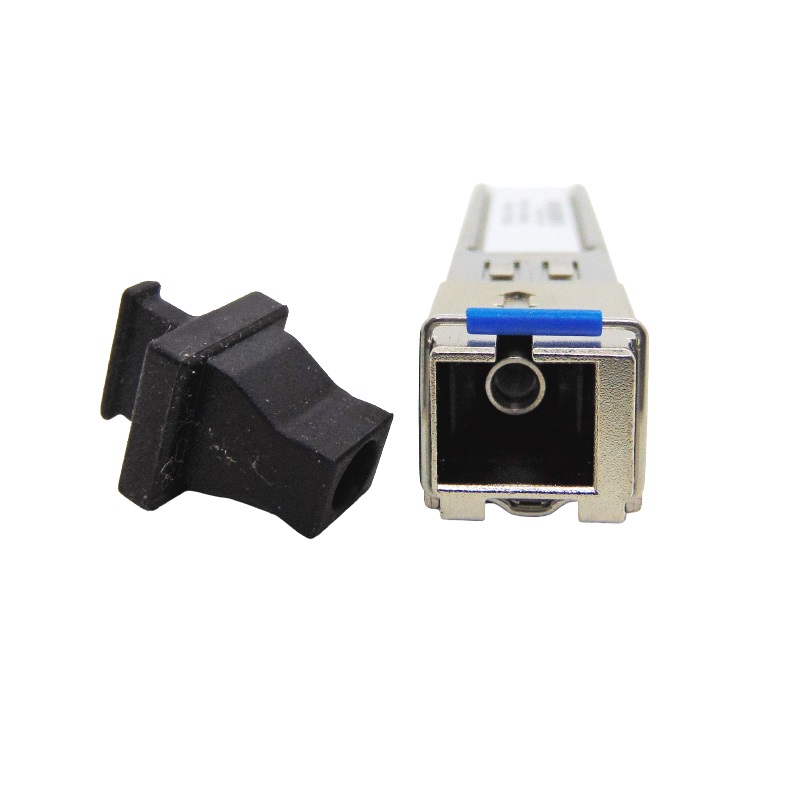

F. M SFP 1.25G 20KM PON-OLT-0220P-EPON TX1490-RX1310NM

Recursos * Pacote compatível com SFP MSA * Compatível com IEEE Std 802.3ah -2004 * Links de dados bi-di de fibra única com simétrico 1,25 Gbps upstream e Rio abaixo * Modo contínuo 1490 nm operação do transmissor * Operação no modo Burst de 1310 nm de receptor * Integrado com micro-óptica WDM filtro para duplo comprimento de onda Tx / Rx Operação * em 1490 / 1310nm * Laser DFB 1490 nm para contínuo transmissor de modo * 1310 nm APD-TIA para modo burst receptor * Suporta mais de 20dB dinâmico alcance no sistema * SC ou outros conectores opcionais com grande perda de retorno * 0 a +70 ambiente operacional alcance * Fonte de alimentação única de 3,3 V * Padrão de segurança de classe laser Compatível com IEC-60825 * Baixo consumo de energia * Baixo EMI e excelente ESD proteção Formulários * Gigabit Ethernet Passivo Lado OLT de redes ópticas Padrão * Compatível com IEEE Std 802.3ah ™ -2004 * Compatível com FCC 47 CFR Parte 15, Classe B * Compatível com FDA 21 CFR 1040.10 e 1040.11, Classe Descrição do Produto O EPON-OLT-20 é um transceptor OLT óptico para IEEE802.3ah ™ -2004 Aplicativo 1 000BASE-PX20. As funções de transmissão e recepção estão contidas em um pacote Small Form Plugable (SFP) padrão com uma única interface de fibra terminada com um SC padrão ou outros conectores opcionais com alta perda de retorno. O transceptor é o módulo de alto desempenho para taxas de dados de 1,25 Gbps. O transceptor compreende um receptor óptico de modo Burst de 1 31 0 nm e um receptor óptico de 1 490 nm Transmissor óptico de modo contínuo. O transmissor utilizou um poço quântico múltiplo 1 O laser DFB de 490 nm é compatível com o padrão de segurança de classe laser IEC-60825. o receptor usa um APD de 1 31 0 nm integrado e um pré-amplificador montado em um painel óptico cabeçalho e limite de IC pós-amplificador. O transmissor incorpora um circuito de controle automático de energia do laser para manter a potência óptica e a taxa de extinção em uma temperatura ambiente de 0 a +70. Incluído no módulo está uma entrada de Desabilitação de Transmissão e um Indicador de Falha do Transmissor. As entradas de dados do transmissor e as saídas de dados do receptor são compatíveis com LVPECL. Características do transmissor As características ópticas e elétricas mostradas na Tabela 3 são medidas a 0 ° C
