IPTV EDFA 16 PORTAS CATV PON V8816W-16P-22 WDM SC/APC SC/UPC

Especificações Técnicas.

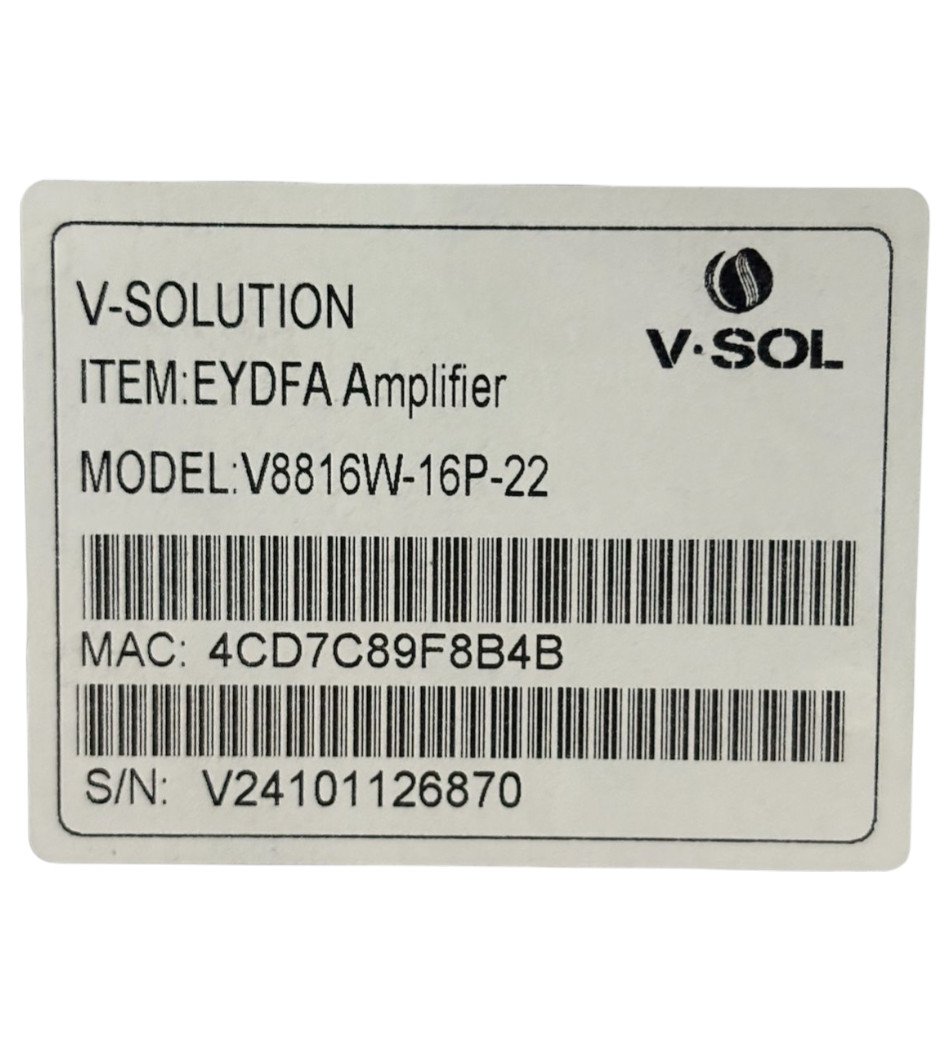

Modelo: IPTV EDFA 16 PORTAS CATV PON V8816W-16P-22 WDM SC/APC SC/UPC
Código referência: 2894

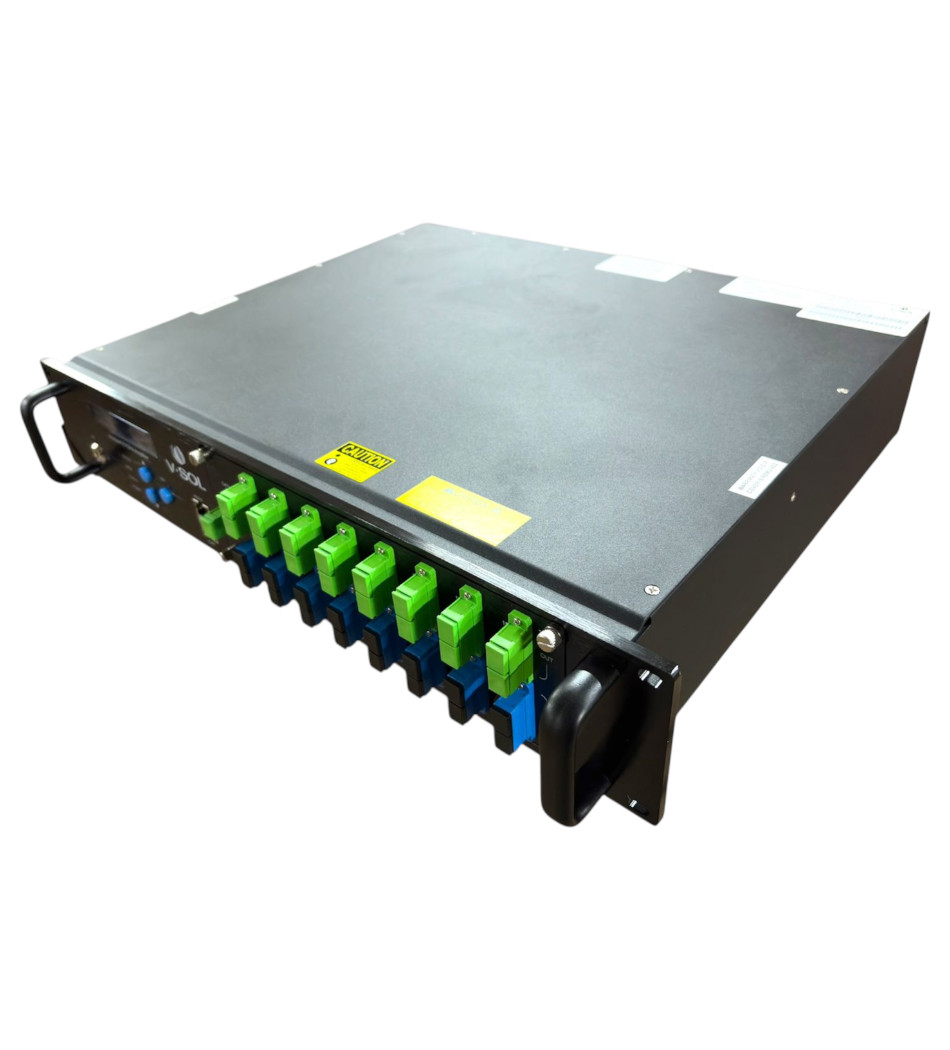

O amplificador de fibra V8816W- 16P da série 1550nm combina a tecnologia de EDFA de baixo ruído e EYDFA de alta potência. Este equipamento é ideal para aplicações FTTH (Fiber to the Home) , pois substitui múltiplas unidades EDFA  e oferece uma potência óptica de saída total que pode chegar a 40dBm. Cada porta de saída de 1550nm pode fornecer não menos que 19 dBm/22dBm (nível de potência óptica selecionável).

Um dos grandes destaques é que cada porta de saída possui um CWDM (Multiplexação por Divisão de Comprimento de Onda Bruta) integrado, permitindo a multiplexação do sinal CATV e do fluxo de dados PON OLT. O produto se destaca pelo seu excelente desempenho e confiabilidade, além de suporte a gerenciamento de rede e redundância de energia.

Destaques e Funcionalidades
- CWDM Integrado: Cada porta de saída possui CWDM embutido para combinar sinais CATV e dados PON OLT.
- Redundância de Energia Dupla: Suporta opções de alimentação AC/DC, com chaveamento automático e hot- plug.
- Controle Óptico Avançado (APC, ACC & ATC): Design de circuito óptico perfeito que assegura baixo ruído, alta saída e alta confiabilidade do dispositivo em toda a banda de operação (1545~1565nm).
- Gerenciamento Remoto SNMP/Web: Interface RJ45 padrão para gerenciamento de rede SNMP e WEB.
- Compatibilidade FTTx PON: Compatível com qualquer FTTx PON: EPON, GPON, 10GPON.
- Proteção Automática: Possui função de proteção automática para baixa ou nenhuma entrada. Quando a potência óptica de entrada é menor que o valor definido, o laser desliga automaticamente para proteger a segurança operacional do dispositivo.
- Saída Ajustável: Faixa de ajuste de 0 a - 4dBm.
- Entradas de Fibra Dupla: Suporta entradas de fibra CATV/PON.
- Comutação Óptica Eficiente: O tempo de comutação do switch óptico é curto e a perda é pequena. Possui funções de comutação automática e comutação manual forçada.
- Display LCD e Monitoramento: Os parâmetros operacionais da máquina são controlados por microprocessador, e o display LCD no painel frontal possui funções como monitoramento do status do laser, exibição de parâmetros, alarme de falha e gerenciamento de rede. Se os parâmetros operacionais do laser desviarem da faixa permitida pelo software, o sistema emitirá um alarme prontamente.

Especificações Técnicas
- Comprimento de Onda de Operação CATV: 1545- 1565 nm
- Comprimento de Onda de Passagem OLT PON: XPON: 1310/1490 nm; 10G PON: 1270/1577 nm
- Faixa de Entrada Óptica: - 8 a +10 dBm
- Potência de Saída: 40 dBm (intervalo de 1dBm)
- Nº de Portas OLT PON: 16 (SC/UPC)
- Nº de Portas COM: 16
- Perda de Passagem CATV: 0.8 dB (SC/APC)
- Perda de Passagem OLT: 0.8 dB
- Faixa de Ajuste de Saída: - 4 a 0 dB (0.1dB por passo)
- Uniformidade das Portas de Saída: 0.7 dB
- Estabilidade da Potência de Saída: 0.3 dB
- Isolamento entre CATV e OLT: 40 dB
- Tempo de Comutação do Switch Óptico: 8 ms (Opcional)
- Perda de Inserção do Switch Óptico: 0.8 dB (Opcional)
- Figura de Ruído: 6 dB (Pin: 0dBm)
- PDL: 0.3 dB
- PDG: 0.4 dB
- PMD: 0.3 ps
- Potência de Bombeamento Remanescente: - 30 dBm
- Perda de Retorno Óptico: 45 dB
- Conector de Fibra: SC/APC, FC/APC, LC/APC
- Teste RF: 78- 82 dBμV (Opcional)
- Interface de Gerenciamento de Rede: SNMP, WEB suportados
-  Alimentação:
     - AC: 90- 265 V
     - DC: - 72 a - 36 V
- Consumo de Energia: 100 W (Fonte de alimentação dupla. Saída 40dBm)
- Temperatura de Operação: - 5 a 65 °C
- Temperatura de Armazenamento: - 40 a 85 °C
- Umidade Relativa de Operação: 5 a 95 %
- Dimensão (L, C, A): 370 × 483 x 88 mm
- Peso: 7.5 Kg
