F. ONT CATV WIFI GPON FD600-701GAW 1GE 2.4GHZ 1ANT 5DBI APC

F. ONU CATV WIFI GPON FD600-701GAW 1GE 2.4GHZ 1ANTENA 5DBI APC

OBS: mesmo fabricante que CIANET, FURUKAWA E OVERTEK

1GE WiFi CATV ONU GPON FD600-701GAW adota a tecnologia WDM com comprimento de onda de downlink 1550nm e 1490nm, comprimento de onda de uplink 1310nm. Só precisa de fibra de um núcleo para transmitir dados e serviço de CATV. 1GE WiFi CATV ONU GPON FD600-701GAW-HR220 pode integrar com a função sem fio, que atendem 802.11 n / b / g normas técnicas, tem built-in antena direcional de alto ganho, a taxa de transmissão sem fio de até 300Mbps.

PRINCIPAIS CARACTERÍSTICAS
Interface Ethernet 1 * 10/100 / 1000M
1 interface GPON
FWDM embutido
Potência óptica de entrada -18dBm ~ 0dBm
Suporta função WiFi e função AGC

Interface PON
1 * porta GPON, padrão FSAN G.984.2, Classe B +
Taxa de dados downstream: 2,488 Gbps
Taxa de dados upstream: 1.244Gbps
Fibra monomodo SC / APC
Perda de link de 28dB e distância de 20KM com 1: 128

Interface Ethernet do usuário
Autonegociação de 1 * 10/100 / 1000M
Full / half modo duplex
conector
MD45 MDI / MDI-X
100m distância

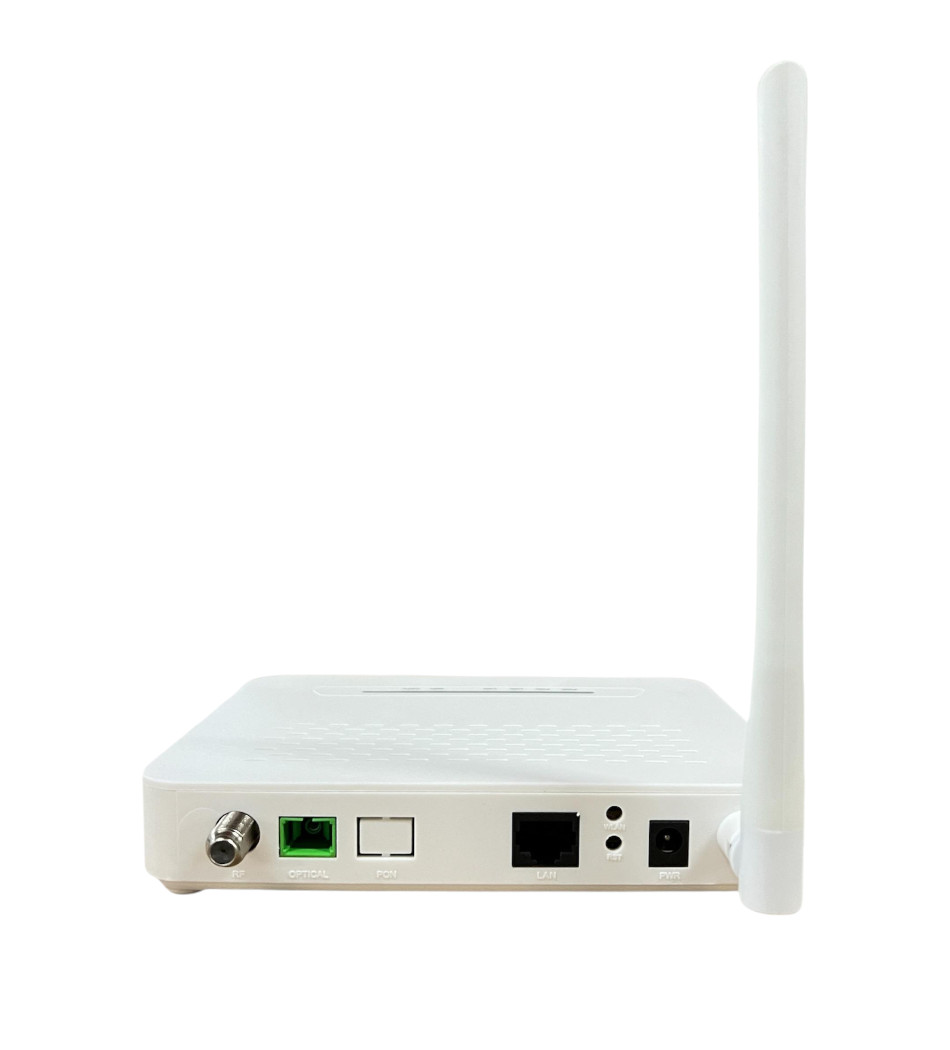

1 saída RF
Conector fêmea do tipo F

Interface de Potência: Fonte de alimentação 12V DC

PON
Comprimento de onda: Tx 1310nm, Rx1490nm
Óptico: Tx Potência óptica: 0 ~ 5dBm
Parâmetro
Rx Sensibilidade: -28dBm
Saturação Potência óptica: -8dBm
Tipo de conector: SC
Fibra óptica: fibra monomodo 9 / 125µm

Parâmetro de transmissão de dados
Taxa de Transferência PON: Downstream 2.488Gbit / ss;
Ethernet a montante de 1.244Gbit / s :
Taxa de perda de pacotes de 1000Mbps : <1 * Latência 10E-12: <1.5ms

Capacidade de negócios
Comutação de velocidade de 2 camadas
Suporte VLAN TAG / UNTAG, conversão de VLAN
Suporta limitação de velocidade baseada em porta
Suporta classificação de prioridade
Suporte de controle de tempestade de transmissão
Suporte de detecção de loop

Gerenciamento de Rede
Suporte IEEE802.3 QAM, ONU pode ser gerenciado remotamente pela OLT
Interface OMCI em conformidade com o padrão, conforme definido pela ITU-T G.984.4
Suporte à gestão WEB

Função de gerenciamento
Monitor de status, Gerenciamento de configuração, Gerenciamento de alarmes,
Gerenciamento de logs

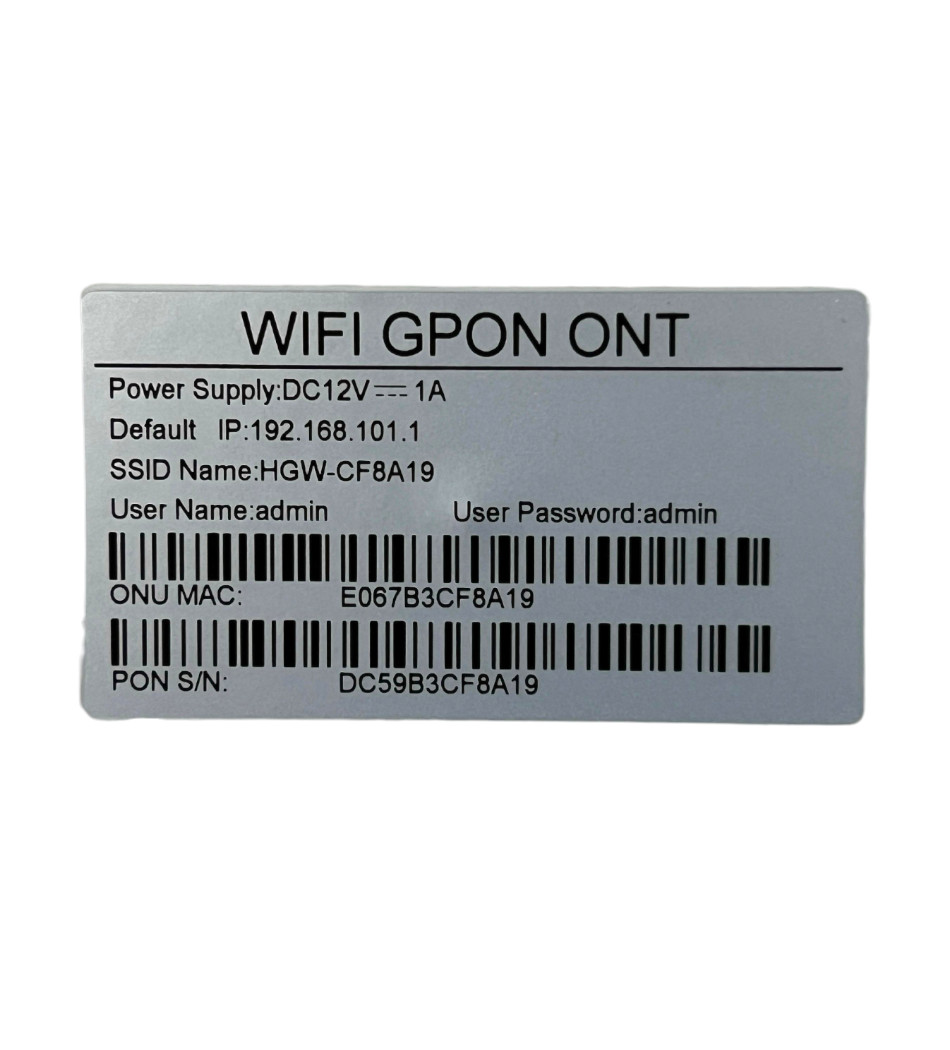

Fonte de alimentação: DC 12V / 1A
Consumo de energia: <6.5 w

Especificações Físicas
Dimensão do Item: 160mm (L) * 140mm (W) * 29mm (H)
Peso item: 0,2 kg

Especificações Ambientais
Temperatura de funcionamento: 0 a 50ºC
Temperatura de armazenamento: -40 a 85ºC
Humidade de funcionamento: 10% a 90% (sem condensação)
Humidade de armazenamento: 10% a 90% (sem condensação)

CATV
Comprimento de onda 1100-1600 nm
Perda de retorno óptico > 45 dB
Potência óptica de entrada -18dBm ~ 0dBm
Freqüência RF 47MHz ~ 1000MHz
Alavanca de saída RF 78dBuV (@ -12 ~ -2dBm @ 85MHz)
CNR > 41dB (@ -10dBm @ Canal DS22)
CSO > 60dBc (@ -10dBm @ Canal DS22)
CTB > 60dBc (@ -10dBm @ Canal DS22)
Perda de retorno de saída de RF > 12 dB
Impedância de RF 75Ohm
Função AGC

ESPECIFICAÇÃO WIFI ( ADEQUÁVEL PARA DISPOSITIVOS WIFI )
Modo operacional Roteador ou ponte

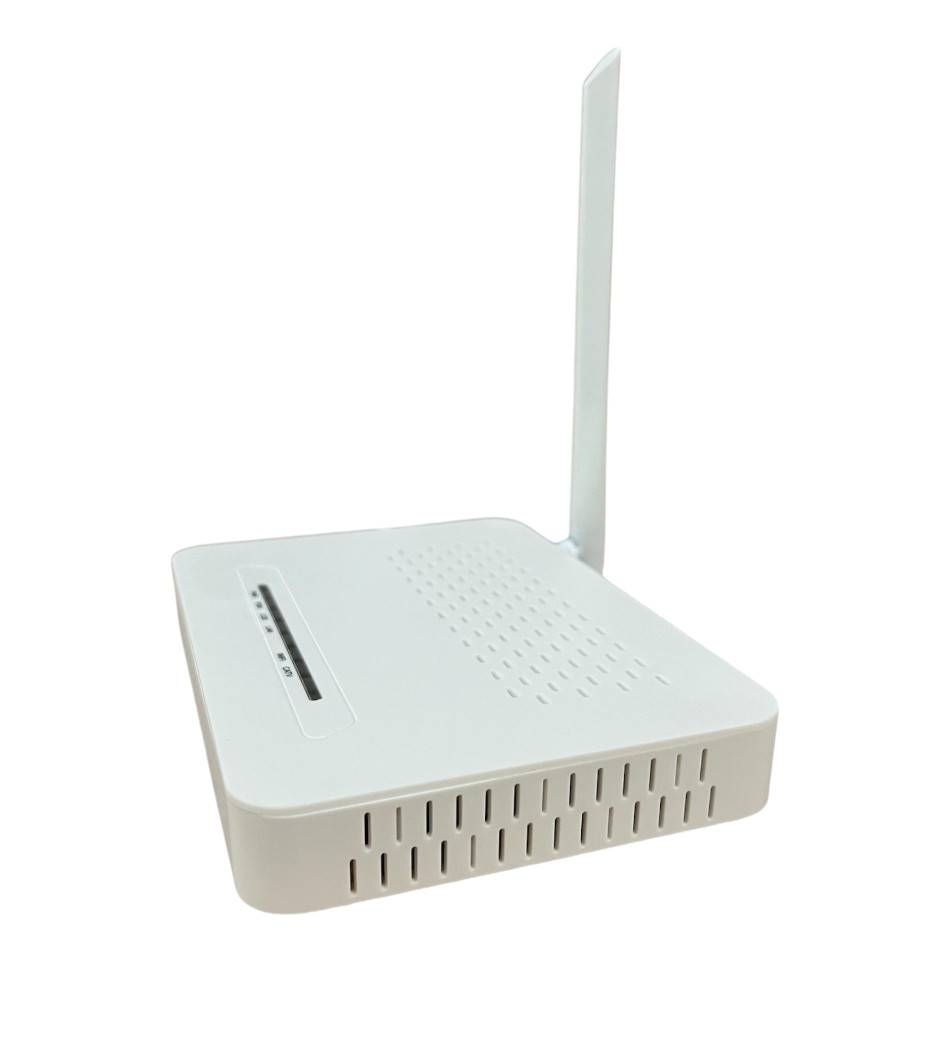

Antena Wi-Fi 1 antena externa

Taxa de transferência
IEEE 802.11b: 11 Mbps
IEEE 802.11g: 54 Mbps
IEEE 802.11n: 300Mbps

Freqüência 2,412 ~ 2,472 GHz

Canal 13 * Canal, configurável para atender o padrão dos EUA, Canadá, Japão e China

Modulação DSSS, CCK e OFDM

Codificação BPSK, QPSK, 16QAM e 64QAM

RF recebe sensibilidade
802.11b:
-83dBm @ 1 Mbps; -80 dBm a 2 Mbps;
-79dBm @ 5,5 Mbps; -76dBm @ 11 Mbps
802.11g:
-85dBm @ 6 Mbps; -84dBm @ 9 Mbps;
-82dBm @ 12 Mbps; -80dBm a 18 Mbps;
-77dBm a 24 Mbps; -73dBm a 36 Mbps;
-69 dBm a 48 Mbps; -68dBm a 54 Mbps
802.11n 20MHz:
-74dBm a 65 Mbps;
-70 dBm @ 130 Mbps;
802.11n 40MHz:
-70dBm a 135 Mbps;
-67dBm @ 300 Mbps;

Alavanca de saída RF
802.11b:
17 ± 0,5dBm a 11 Mbps

802.11g:
15 ± 0,5dBm a 54 Mbps; 16 ± 0,5dBm a 48 Mbps;
17 ± 1 dBm a 6 a 36 Mbps
802.11n 20MHz:
14 ± 0,5dBm a 130 Mbps; 15 ± 0,5dBm a 78 Mbps;
18 ± 0,5dBm a 6,5 ??Mbps
802.11n 40MHz:
14 ± 0,5 dBm a 300 Mbps; 15 ± 0,5dBm @ 162 Mbps;
18 ± 0,5dBm a 13,5 Mbps

Modo de criptografia
Segurança 802.11i: WEP-64/128, TKIP (WPA-PSK) e AES (WPA2-PSK)

Arquivo

- Especificações técnicas: Clique aqui
