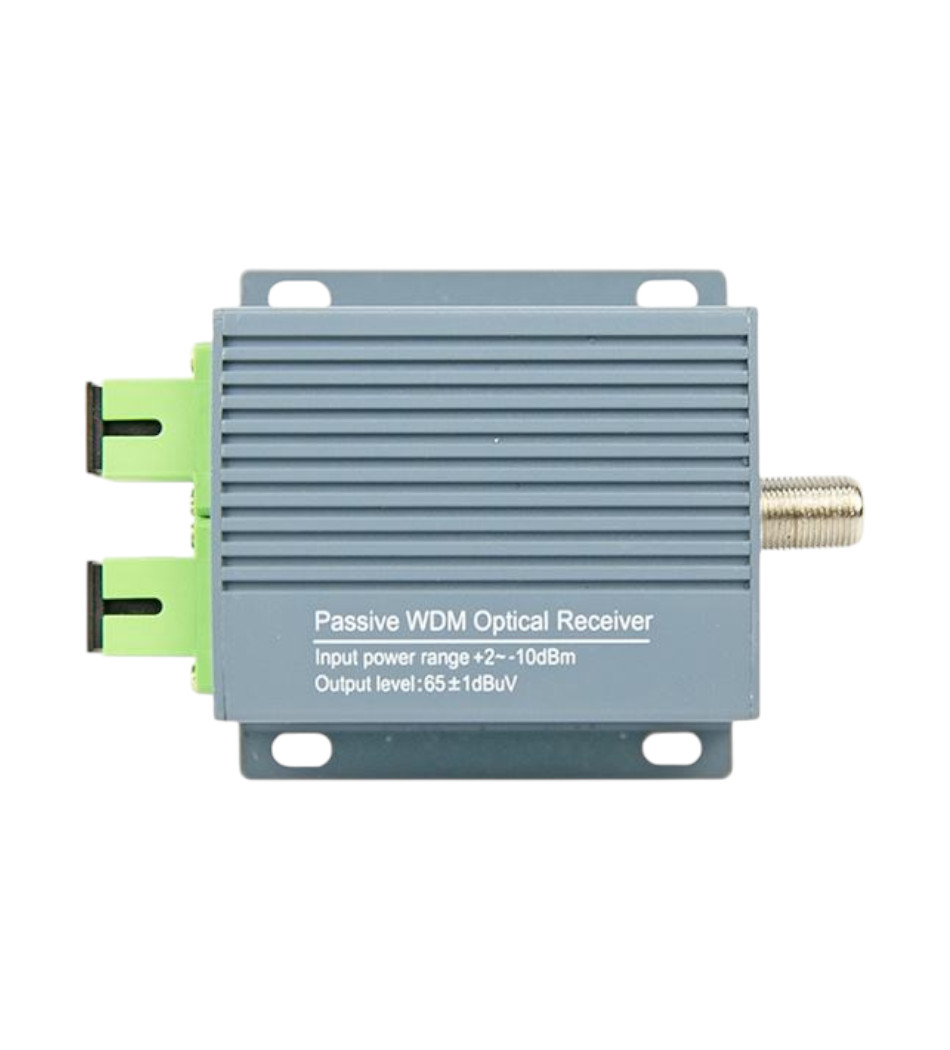

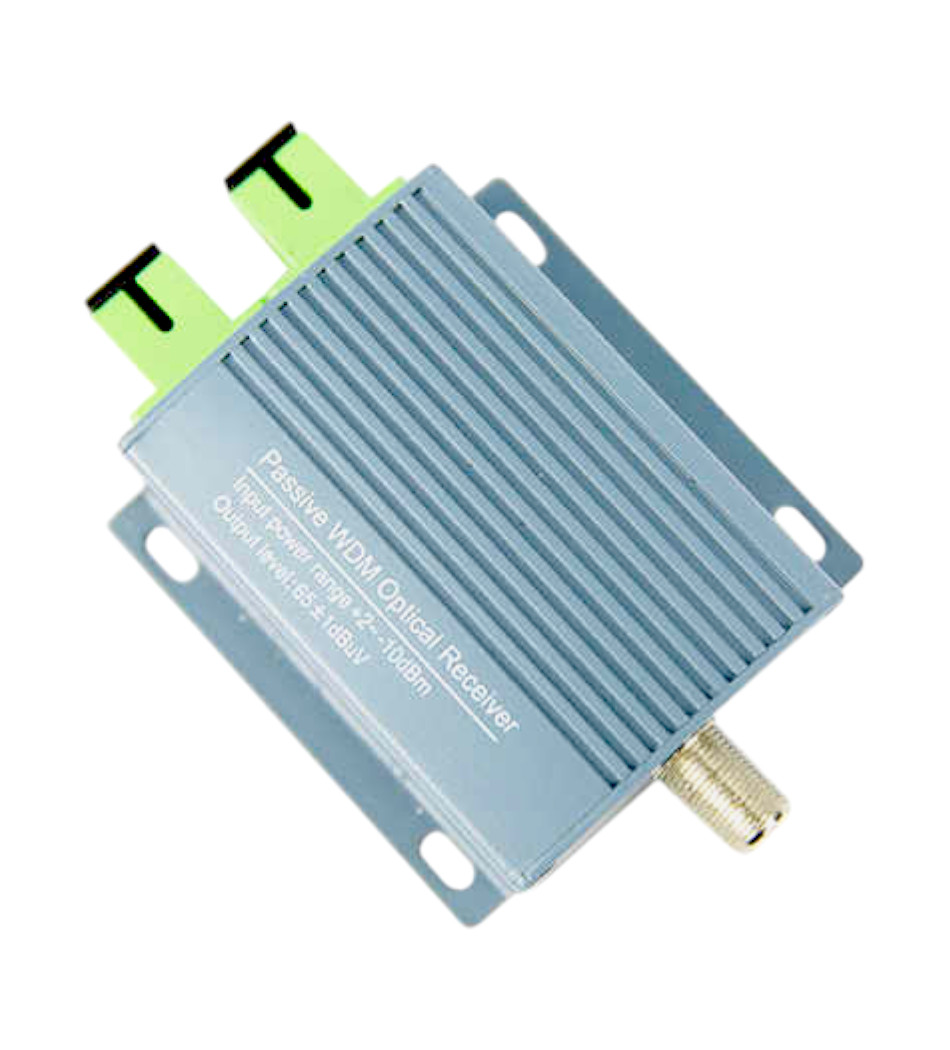

IPTV MINI NODE AGC WDM 1RF SC-APC AC-APC 45-1003MHZ OR16P

Especificações Técnicas.

Modelo: IPTV MINI NODE AGC WDM 1RF SC-APC AC-APC 45-1003MHZ OR16P
Código referência: 4651

- Receptor óptico FTTH passivo com WDM
- Utilizado para acesso de sinal analógico ou digital em redes FTTH (fibra até a casa)
- Não requer fonte de alimentação
- Ideal para aplicações domésticas

Características Técnicas
- Largura de banda: 45~1003 MHz
- Faixa de potência de entrada: +2 a -10 dBm
- Sem fonte de alimentação: consumo de energia nulo
- Nível de saída: 65 dBµV (com entrada óptica de 0 dBm)

Parâmetros Ópticos
- Comprimento de onda CATV: 1550 nm
- Comprimento de onda PON: 1310/1490 nm
- Comprimento de onda XGSPON: 1270/1577 nm
- Responsividade (A/O): 0,9
- Potência de entrada óptica: +2 a -10 dBm
- Perda de retorno: 55 dB

Conectores Ópticos
- CATV: SC/APC
- PON: SC/APC

Parâmetros de RF
- Largura de banda: 45 ~ 1003 MHz
- Nível de saída: 65 dBµV (entrada óptica de 0 dBm)
- Impedância de saída RF: 75 Ω
- Porta de saída RF: 1

Índices de Sinal Digital

- MER: ≥ 36 dB (com entrada óptica de 0 dBm)
- BER: < 1.0E-9 (com entrada óptica de 0 dBm)

Ambiente de Trabalho
- Temperatura de operação: -5 °C a +50 °C
- Temperatura de armazenamento: -40 °C a 85 °C
- Umidade de operação: 5% a 95% (sem condensação)

Dimensões
- Modelo OR16P: 67 × 100 × 23 mm
- Modelo OR19P: 108 × 103 × 26 mm
