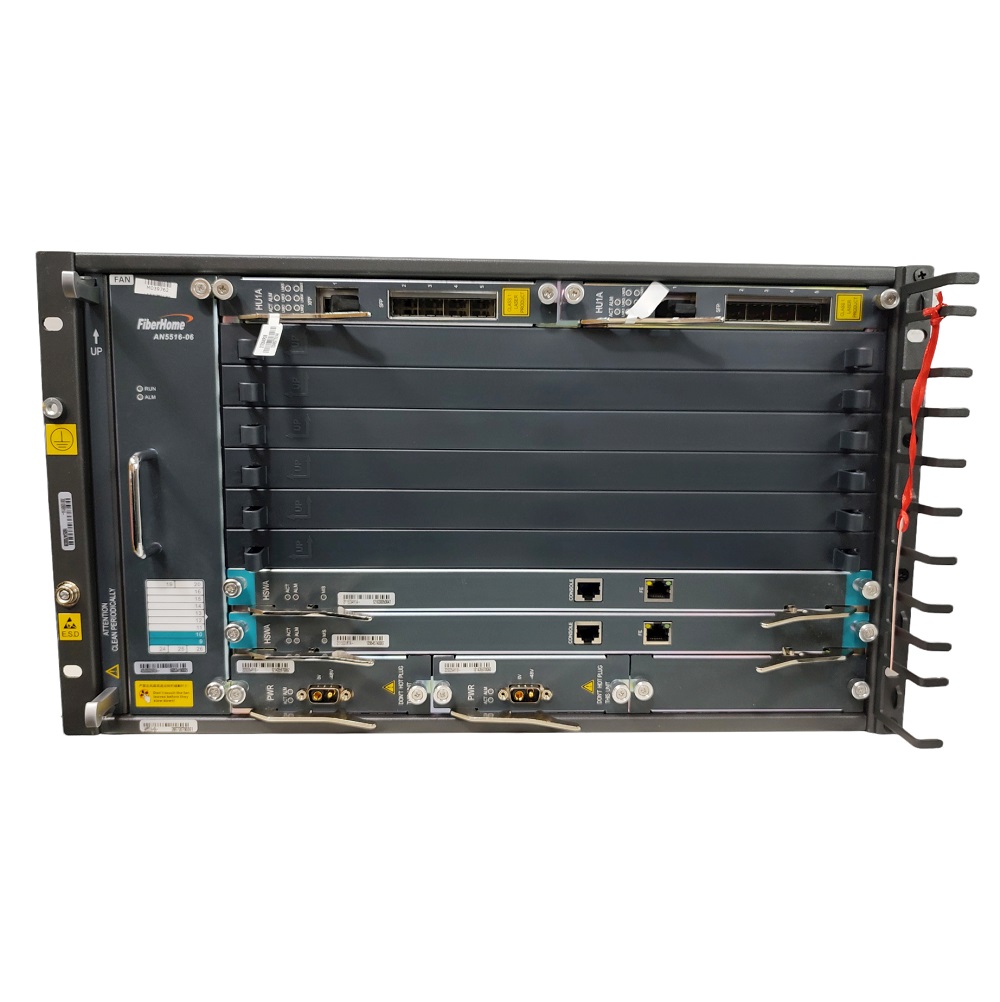

F. OLT AN5516-06B MEDIA FBH 6U 10G 2*HU1A+2*HSWA+2*PWR DC

Especificações Técnicas.

Modelo: F. OLT AN5516-06B MEDIA FBH 6U 10G 2*HU1A+2*HSWA+2*PWR DC
Código referência: 4861
Certificado de Homologação: ANATEL Nº 03180-15-06078

- Sem placa.
- Não acompanha módulos SFP.
- Não acompanha FONTE, sugestão:
  F. FONTE POWER SUPLLY EMERSON FOR OLT OF HUAWEI/ZTE/FIBERHOME

OLT AN5516-06 MEDIUM OLT(6U) FIBERHOME


Acompanha:

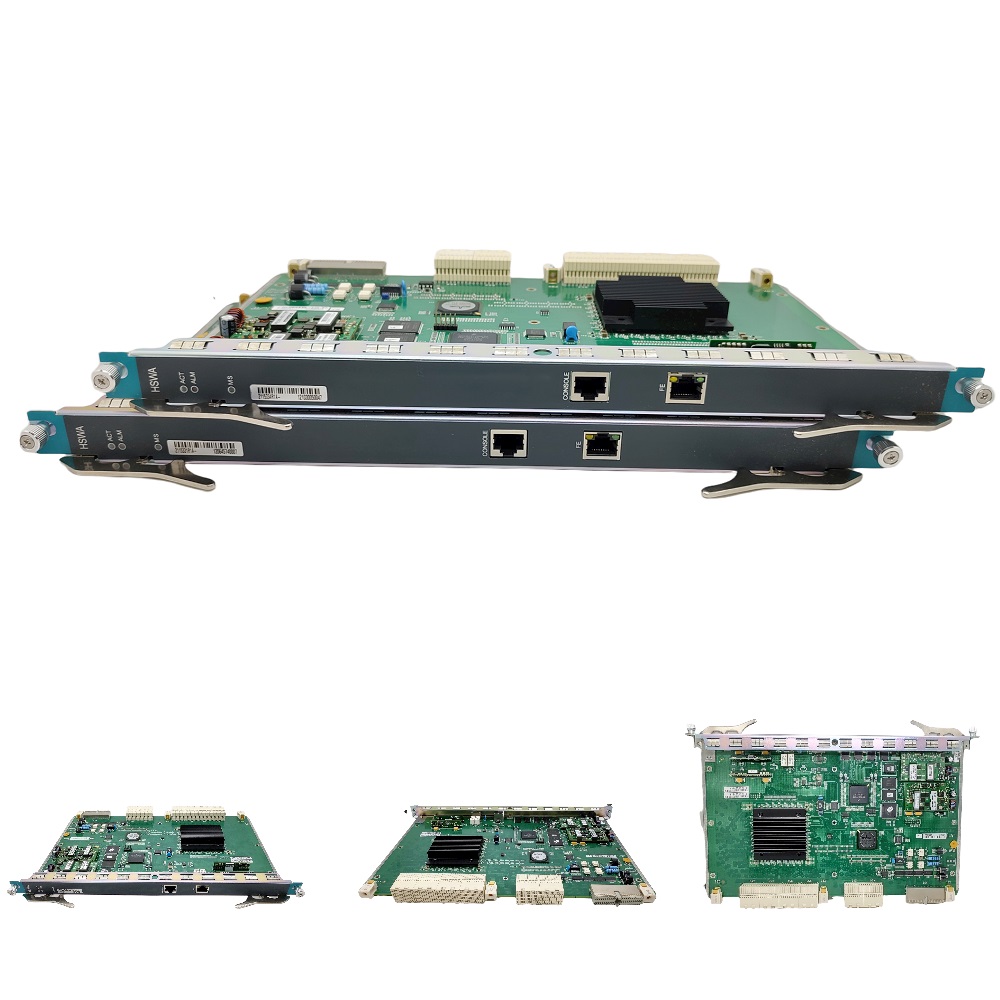

- 2x Placa de controle HSWA

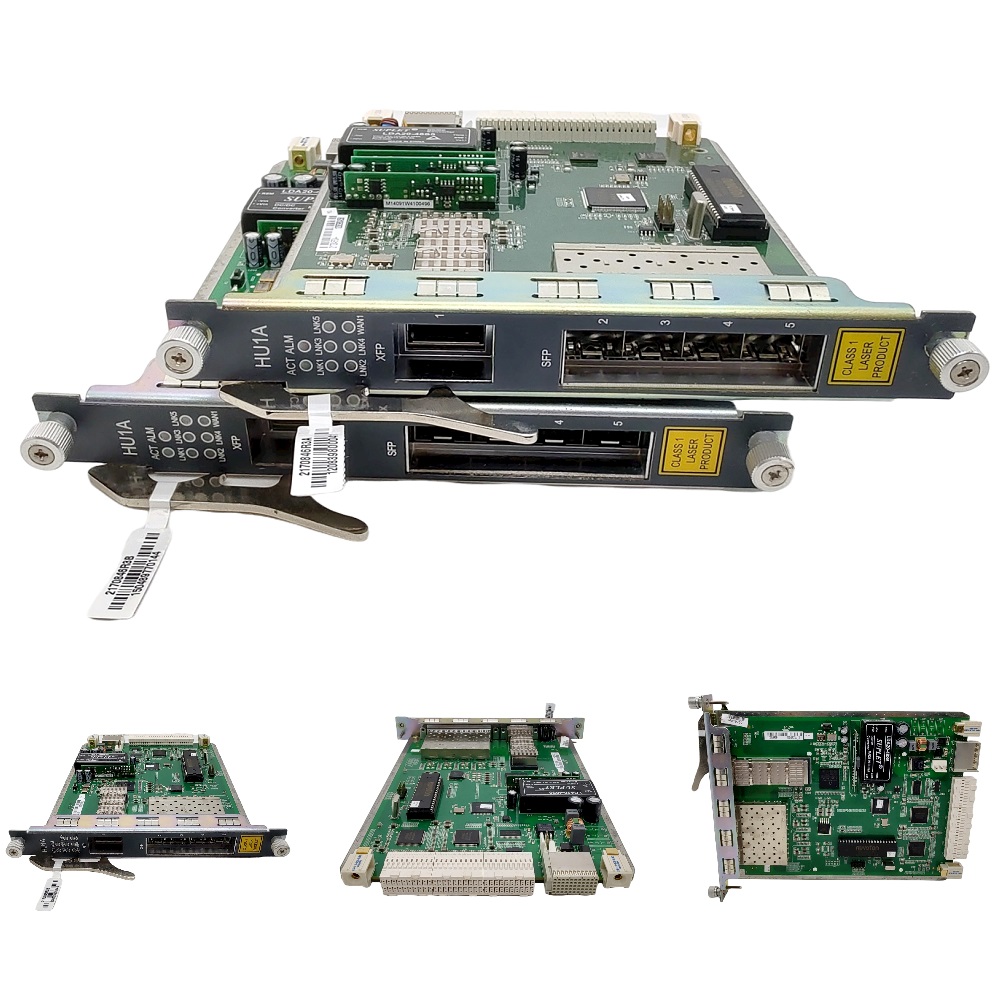

- 2x Placas HU1A - 4 portas de uplink SFP 1GB (Óptico ou elétrico). - 1 portas de uplink XFP 10GB- Hot Swap.

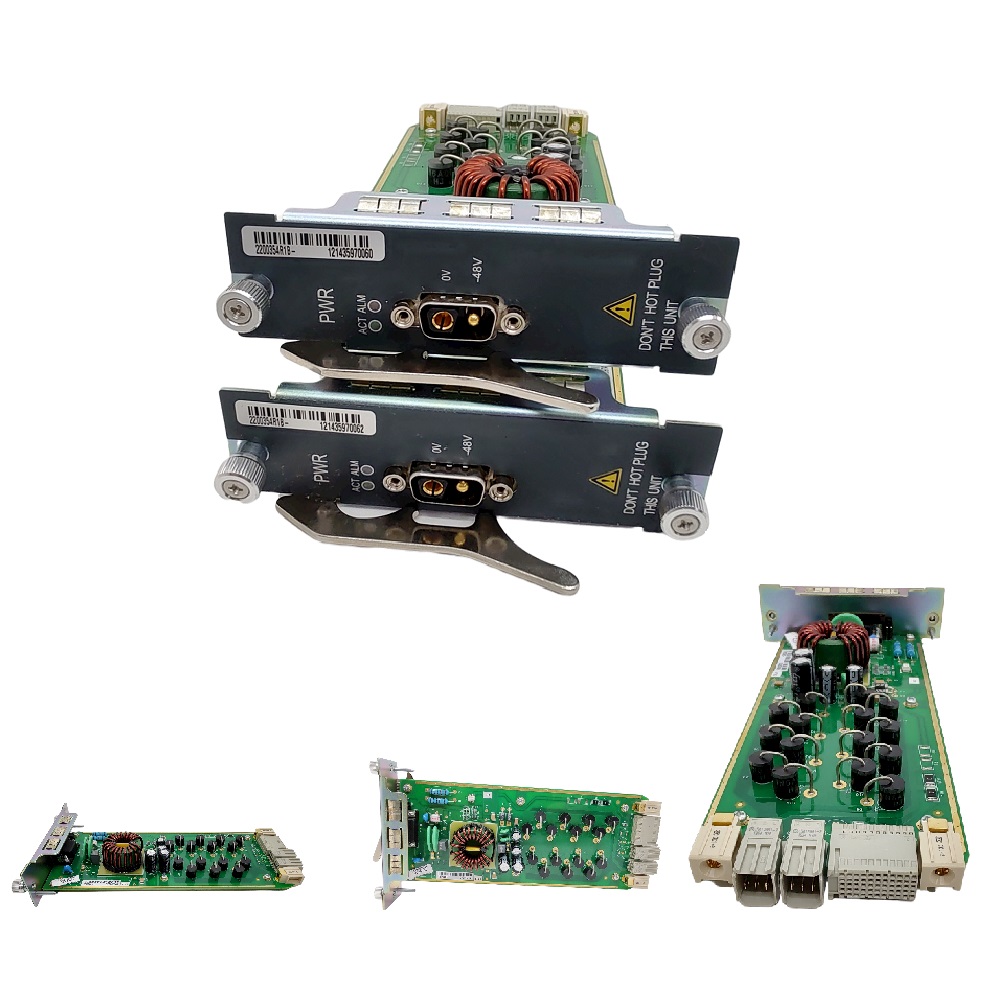

- 2x Placas de energia PWR DC

A plataforma GPON OLT AN5516-06 produzida pela FiberHome é um dos
mais avançados equipamentos OLT FTTx. É um equipamento GPON
carrier chassi de alta capacidade, que fornece um máximo de 3.072 ONUs,
utilizando splitter com razão 1:64.

Compatível com as plataformas GPON e EPON:
Ao configurar os diferentes tipos de cartões, os usuários GPON e EPON
podem estar conectados simultaneamente no mesmo chassi OLT,
utilizando ONUs diferentes.

Conformidade com padrões internacionais:
O AN5116-06B está em conformidade com padrões internacionais, tais
como o conjunto de normas ITU-T G.984 e IEEE 802.3ah e
recomendações relacionadas.

Flexibilidade de configuração:
Por meio de diferentes tipos de ONU, o AN5516-06 implementa soluções
FTTH / FTTB / FTTC para atender vários tipos de necessidades.

Funções avançadas e alta capacidade:
- Backplane do chassi com 10Gbps e do tipo “non traffic block”;
- Suporta até 2 portas XFP 10GE / 8 portas 1GE como uplinks, para conexão
   ao backbone da rede;
- Suporta um máximo de 3.072 ONUs por chassi/subrack AN5516-06;
- Oferece economia de espaço devido ao tamanho compacto para sua
  classe de solução.

Alto Nível de Redundância:
O chassi AN5516-06 é projetado para ter confiabilidade “carrier class”,
semelhante a uma estrutura doublefabric. Os principais componentes do
chassi podem ser configurados para redundância 1+1, inclusive para
entrada de alimentação elétrica. Os mecanismos de proteção pode ser
implementados no módulo ou entre módulos GPON.

Plataforma de gerenciamento EMS/NMS integrada:
Todos os equipamentos FTTx GPON/EPON podem ser gerenciados por
uma plataforma única ANM2000.

Especificações:
- Modelo: OLT AN5116-06
- Tamanho mm (LxPxA): 480x231x266
- Peso (chassi completo): 22 kg
- Capacidade (por sub rack): 3.072 usuários ONUs
- Capacidade (por cartão de servico): 4 portas PON por service de GPON
- Capacidade Core Switch: 1000Gbps
- Requisitos Ambientais: Temperatura de Operação -10C ~50C |
- Temperatura de Armazenamento -30C ~65C | Humidade do ambiente 5% ~ 95%
- Serviços: Ethernet | CATV | NGN voz (MGCP/H.248/SIP) | TDM |
- Broadcast IPTV | VOD unicast
- Interfaces Uplink: 10 GE óptico XFP | GE óptico SFP | GE RJ45 | E1 | STM- 1
- Interfaces PON: Fibra óptica: G.652/G.657 monomodo | Conector:
- SC/UPC | Distância máxima: 20km | Porta GPON em conformidade com
- Class B+/C para ODN | Porta EPON 1000BASE-PX10/PX20 para ODN
- Comprimento de Onda: TX 1310nm | RX 1490nm
- Taxa de Transmissão Óptica: Upstream 1,25G | Downstream 2,5G
- Consumo de alimentação: 555W (chassi completo)
- Alimentação: -48V DC (40V ~ 57V)

Características:
- Equipamento de escritório central compacto de classe de operadora
- Adequado para usuários de equipamentos de média densidade
- Espaço total 10
- Ranhura de Serviço 6
- Capacidade do cartão de comutação 976G
- Capacidade do barramento de backplane 1.6T
- Suporta 48 portas PON
- Plataforma comum de EPON/GPON/10G PON/P2P
- Compartilhamento comum de software e placa de interface com AN5516-06B

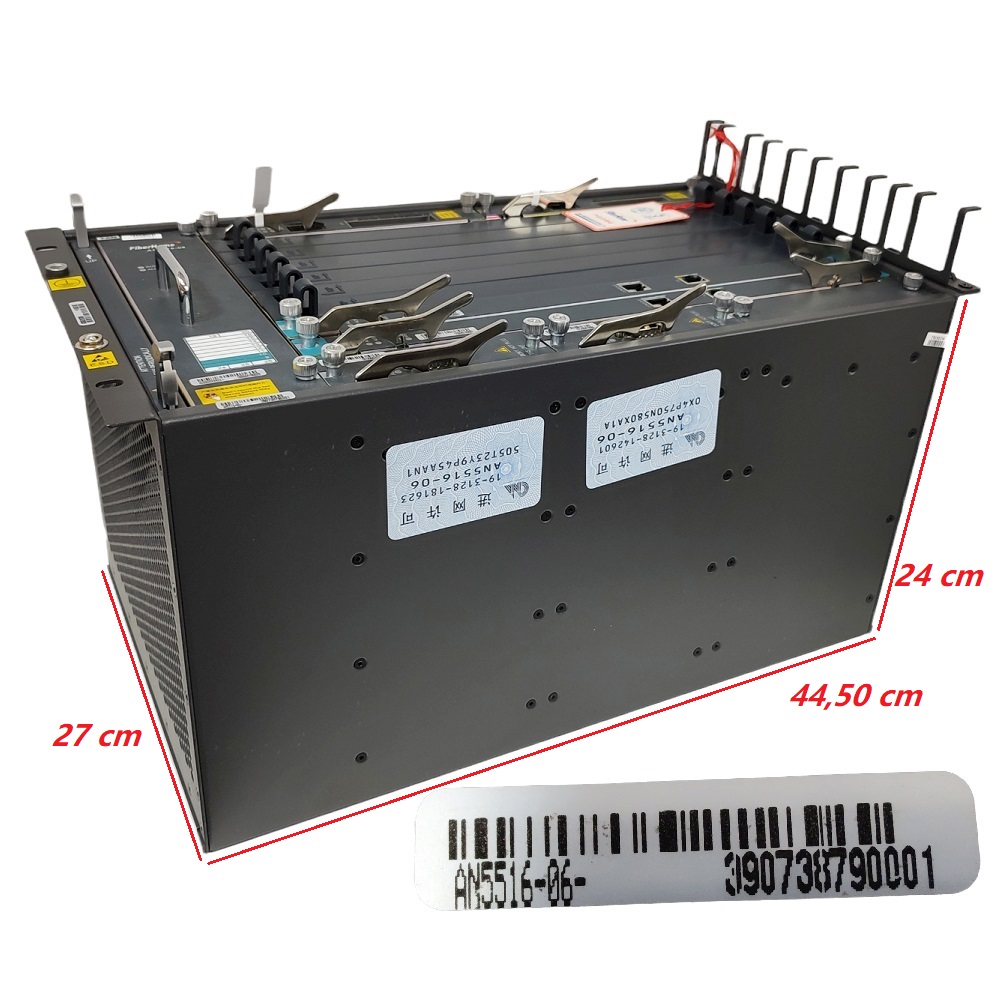

Dimensões e Peso:
- Tamanho: 480 x 265 x 230 mm
- Peso: 22,060kg
