IPTV MINI NODE AGC WDM 2RF SC-UPC SC-APC 46-1006M SR4020AW

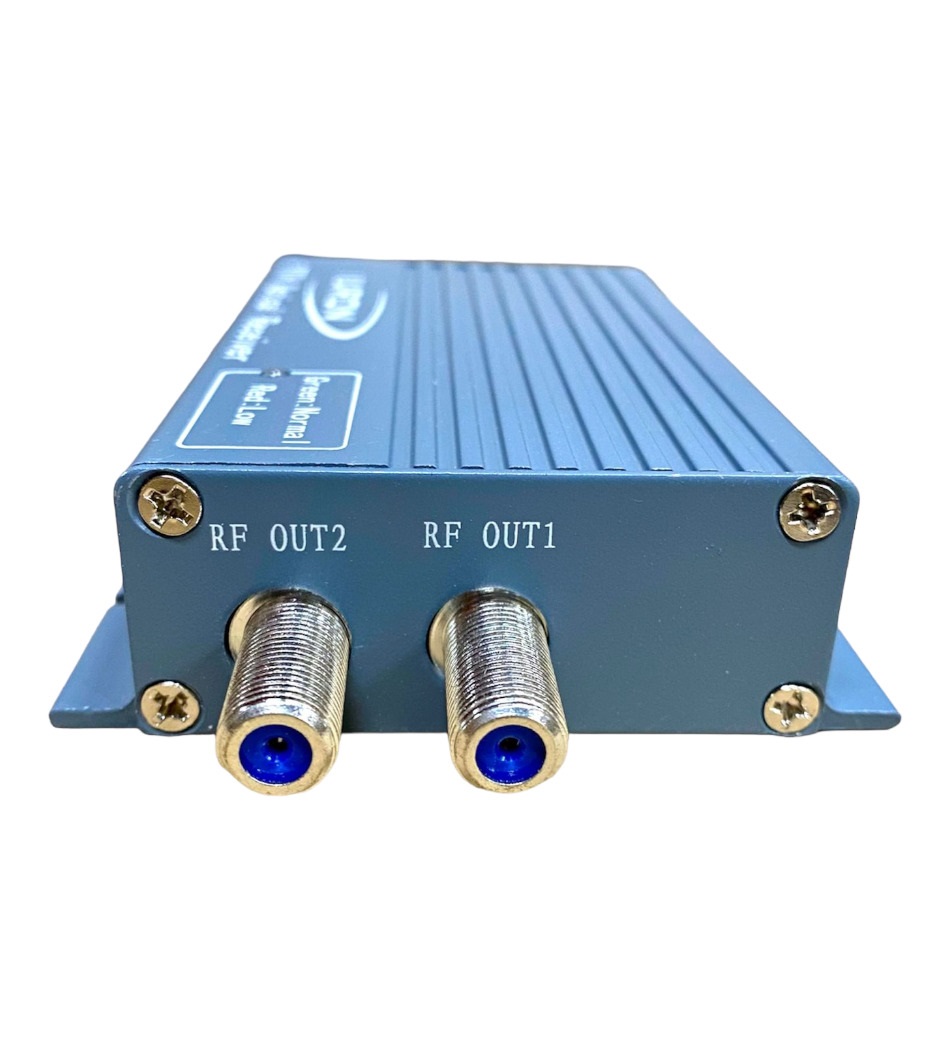

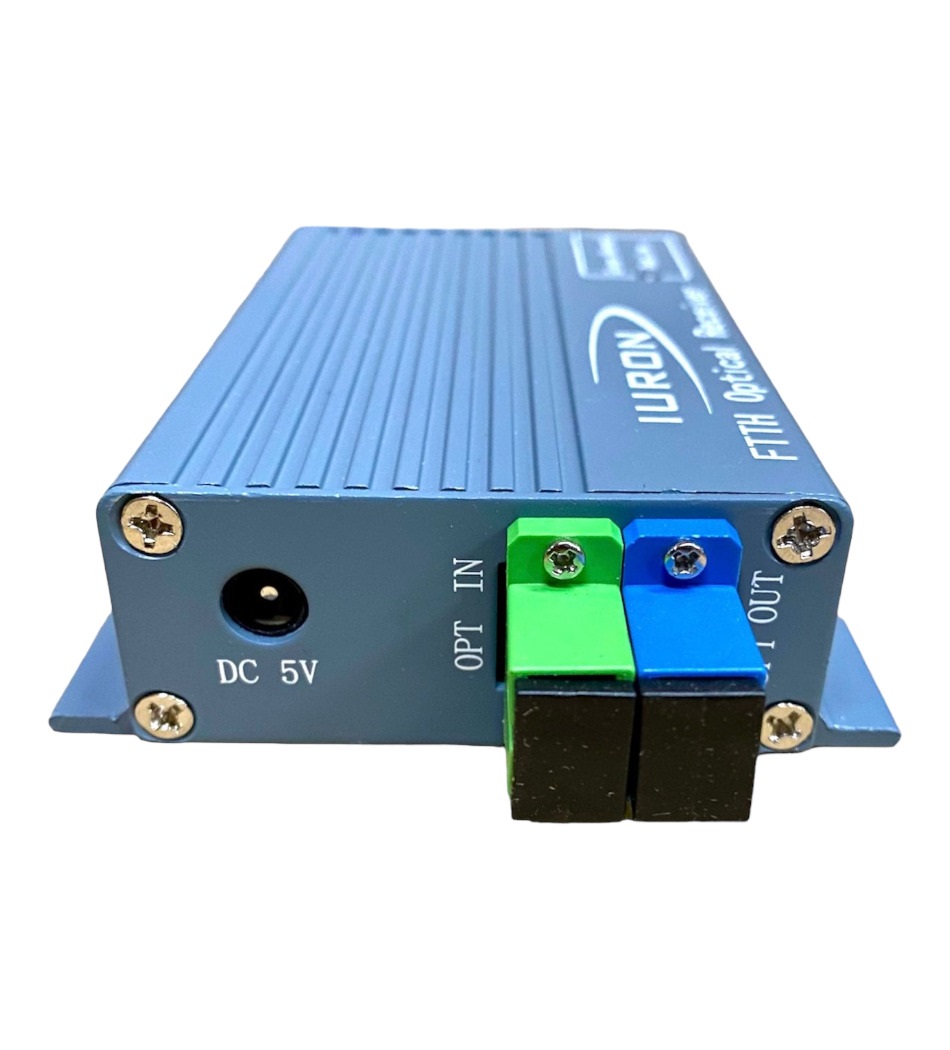

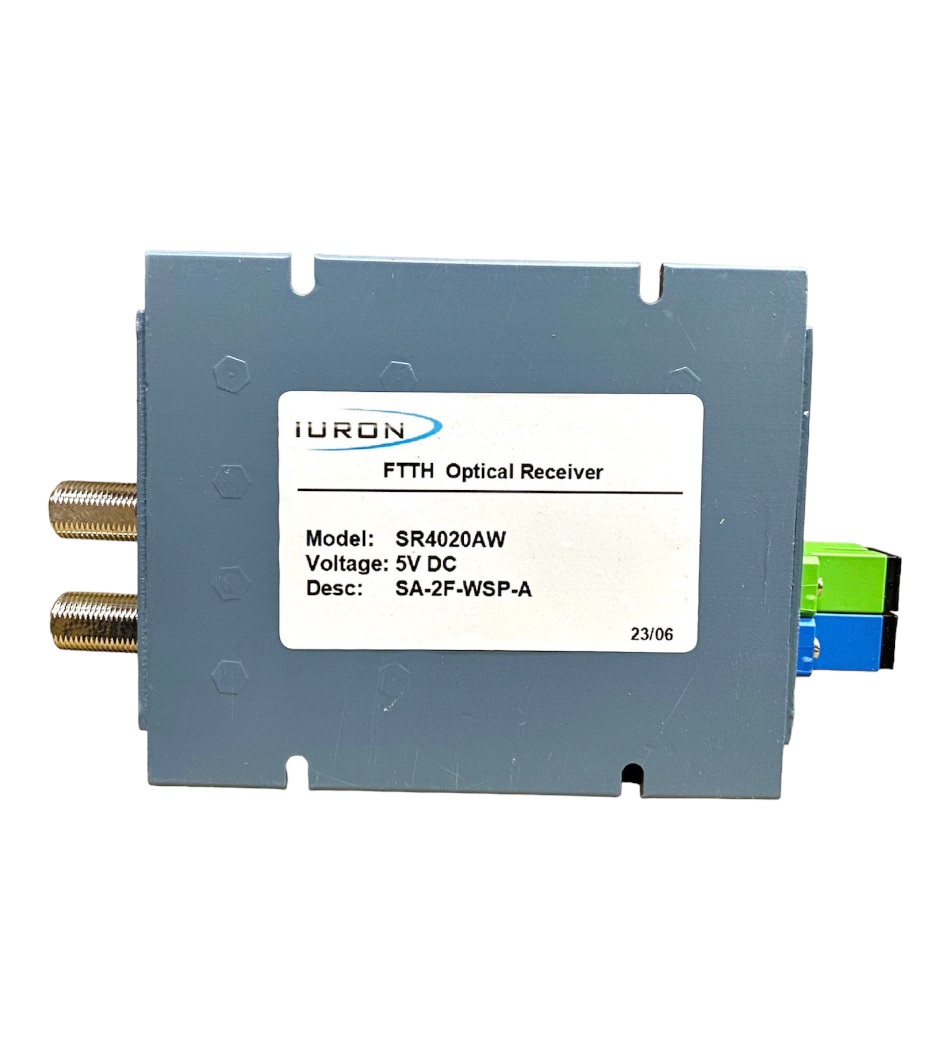

SR4020AW 2 Saídas FTTH AGC Com WDM Número do modelo: SR4020AW AGC e WDM integrados Invólucro de alumínio de alta qualidade O ganho de saída é ajustável manualmente Breve Visão Geral O receptor óptico SR4020AW é um receptor óptico doméstico com acesso de fibra óptica como objetivo final. É adequado para terminais de acesso de assinante de rede FTTH (fiber to the home), permitindo que sinais analógicos ou digitais entrem na casa. A máquina usa fotodetectores de baixa potência, GaAs e tecnologia óptica AGC para atender às necessidades de recepção de CATV de fibra para casa. Este dispositivo pode aumentar o WDM e alcançar o triple play. Características de desempenho - Concha em perfil de alumínio de alta qualidade com boa dissipação de calor. - Circuito amplificador de baixo ruído GaAs completo do canal RF. O sinal digital satisfaz a recepção de -18dBm no mínimo e a recepção de -10dBm de um sinal analógico no mínimo. - Com entrada óptica AGC (a gama AGC é personalizada). - Design de baixo consumo de energia, usando uma fonte de alimentação chaveada de alta eficiência para garantir alta confiabilidade e alta estabilidade da fonte de alimentação. O consumo geral de energia é inferior a 1W, com circuito de detecção de luz. - Dispositivos de proteção contra raios de vários estágios (diodos de supressão de transientes TVS) e sistemas de proteção contra raios são estanques para garantir a operação segura do equipamento. - O WDM integrado pode realizar aplicações de convergência de três redes domésticas de fibra única (1490/1310/1550nm). - Isolador óptico integrado, entrada para obter isolamento de 1490/1310 nm. - O ganho de saída é ajustável manualmente (0 ~ 18dB) e o nível de saída é> 80dBuV. - SC/APC SC/UPC conectores ópticos personalizados, interfaces RF métricas ou imperiais. - Pode realizar o modo de alimentação da alimentação de saída. - Saídas simples ou duplas são opcionais Dica e observação: Condições de teste: 59 sinais de canais de televisão analógicos PAL-D na faixa de frequência de 550 MHz, na faixa de 550 MHz a 862 MHz, sob condições específicas de perda de link. O sinal de modulação digital é transmitido dentro da faixa de taxa, o nível do sinal de modulação digital (dentro da largura de banda de 8 MHz) é 10 dB inferior ao nível da portadora do sinal analógico, e a potência óptica de entrada do receptor óptico é 0dBm, medindo C/N, CTB, CSO. SR4020AW 2 saídas FTTH AGC nó óptico de fibra com WDM Potência óptica de entrada 0dBm ~-10dBm (sinal analógico) 0dbm ~-18dbm (sinal digital) Faixa de controle AGC: (0 ~ -9)dBm (Padrão); ( -3 ~ -12)dBm ; ( -6 ~ -15)dBm Opcional. perda de reflexão óptica >45dB conector óptico SC-UPC SC-APC Alcance de frequência: 45 ~ 1006 MHz Tensão do adaptador : AC90V ~ 145V e AC145V ~ 265V ou personalizado Planicidade na banda ±1dB@45~1006MHz Tensão de alimentação DC5V Reflexão de saída de RF 16dB @ 47~550MH; Temperatura de operação -20°C ~+55°C Faixa de ajuste de ganho 0-18dB poder <1W Nível de saída ( 78 ~ 80) dBuV (AGC: @-9 ~ + 0dBm, porta única) (Pino 0dBm Tamanho do produto : 12,9×7,9×2,6 cm Peso líquido do produto : 0,17kg Números da porta de saída: 2 Impedância de saída de RF 75 Relação portadora/ruído 51dB
