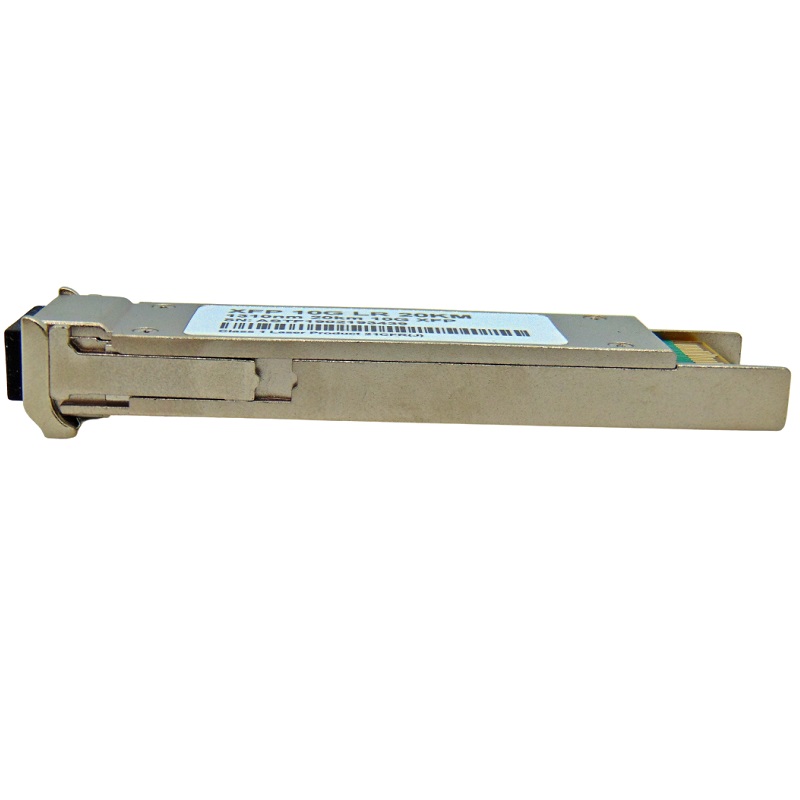

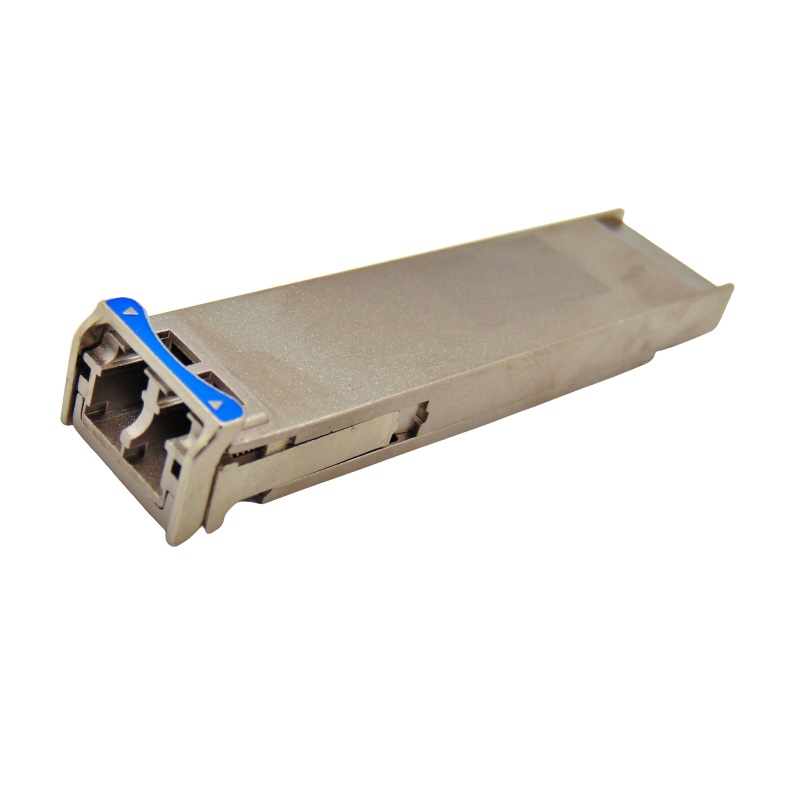

F. M XFP 10G LR 20KM LC DUPLEX 1310NM

Módulo transceptor óptico XFP de 10 Gb / s 1310nm 20km LR AOX-3192-LR Recursos * Interface óptica serial de 10 Gb / s compatível com 802.3ae * Pino e transmissor DFB não resfriado de 1310nm receptor fotodiodo * Interface mecânica XFP com trava de segurança e quente plugável * Interface Elétrica de Alta Velocidade XFI * Interface de 2 fios para gerenciamento e digital monitor de diagnóstico * Baixo consumo de energia, fonte de alimentação única + 3,3 V * Temperatura da caixa de operação: 0 a 70 ° C * Invólucro de metal integral para desempenho EMI superior * Firmware avançado permite sistema do cliente informações de criptografia a serem armazenadas no transceptor * Compatível com RoHS * Não é necessário relógio de referência Formulários * Placa de linha SONET (OC-192) / SDH (STM64) * 10GBASE-LR (10.3125Gbps) * 10GBASE-LW (9.953 Gbps) * Switches e roteadores Ethernet 10GE * Armazenamento 10GE. . 1. Descrição Geral O AOX-3192-LR é um módulo transceptor ótico de 10 Gb / s muito compacto para comunicação ótica serial aplicativos a 10 Gb / s. O AOX-3192-LR converte um fluxo de dados elétricos serial de 10 Gb / s em óptico de 10 Gb / s sinal de saída e um sinal de entrada ótico de 10 Gb / s para fluxos de dados elétricos seriais de 10 Gb / s. A alta velocidade A interface elétrica de 10 Gb / s é totalmente compatível com a especificação XFI e permite rastreamento de PCB host FR4 até 200mm. O AOX-3192-LR é projetado para uso em uma variedade de equipamentos SONET / SDH de 10 Gb / s, incluindo FEC (9,95 Gb / sa 11,3 Gb / s) e aplicativos Ethernet LAN (10,3 Gb / s) e WAN (9,95 Gb / s). O alto transmissor DFB-LD de 1310 nm não resfriado de desempenho e receptor PIN de alta sensibilidade fornecem desempenho para aplicações SONET / SDH e Ethernet em links de até 10km. O formulário totalmente compatível com XFP O fator fornece conectividade a quente, atualizações fáceis de porta ótica e baixa emissão EMI. 2. Descrição funcional O AOX-3192-LR contém um conector LC duplex para a interface óptica e um conector de 30 pinos para o interface elétrica. O gráfico da seção 3 mostra o diagrama de blocos funcional do transceptor AOX-3192-LR XFP. Operação do transmissor O módulo transceptor recebe dados elétricos de 10 Gb / s e transmite os dados como um sinal óptico. o transmissor contém um circuito Clock Data Recovery (CDR) que reduz o jitter do sinal recebido e remodela o sinal elétrico antes da conversão elétrica para óptica (E-O). A potência de saída óptica é mantido constante por um controle automático de energia (APC) circuito. A saída do transmissor pode ser desligada pelo sinal de desabilitação de TX, no pino TX_DIS. Quando TX_DIS é declarado alto, o transmissor é desligado. Operação do receptor O sinal óptico recebido é convertido em sinal de dados elétricos serial. O receptor óptico contém um CDR circuitos que remodelam e retimes um sinal elétrico antes de enviar para o canal XFI (ou seja, XFP conector e traços de sinal de alta velocidade). O sinal RX_LOS indica potência óptica insuficiente para recepção de sinal no receptor.
