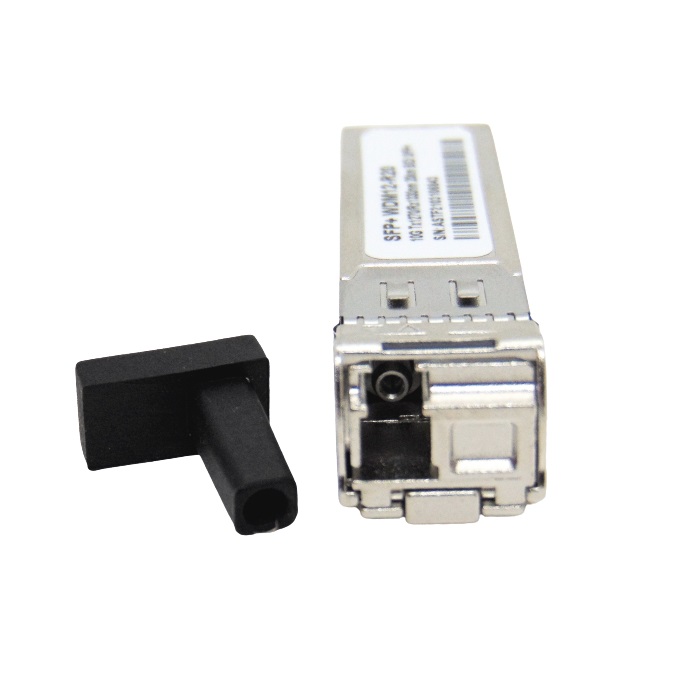

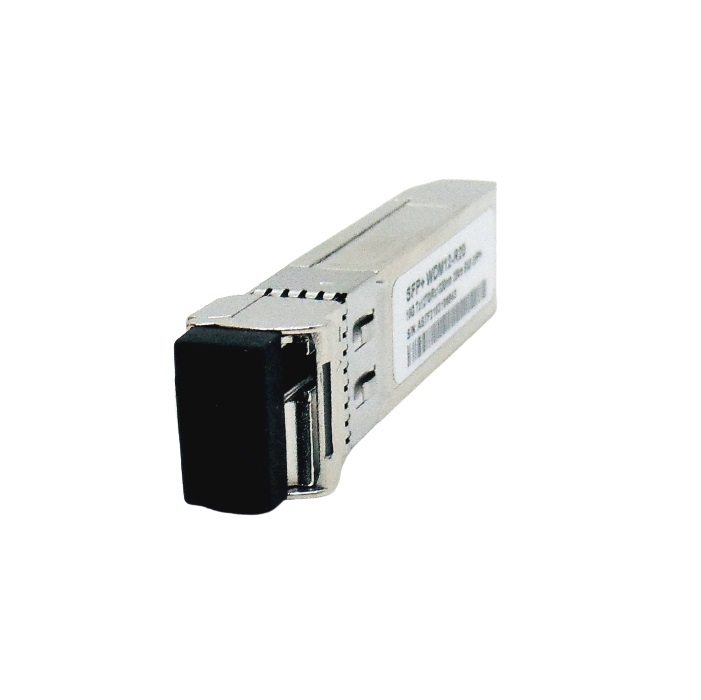

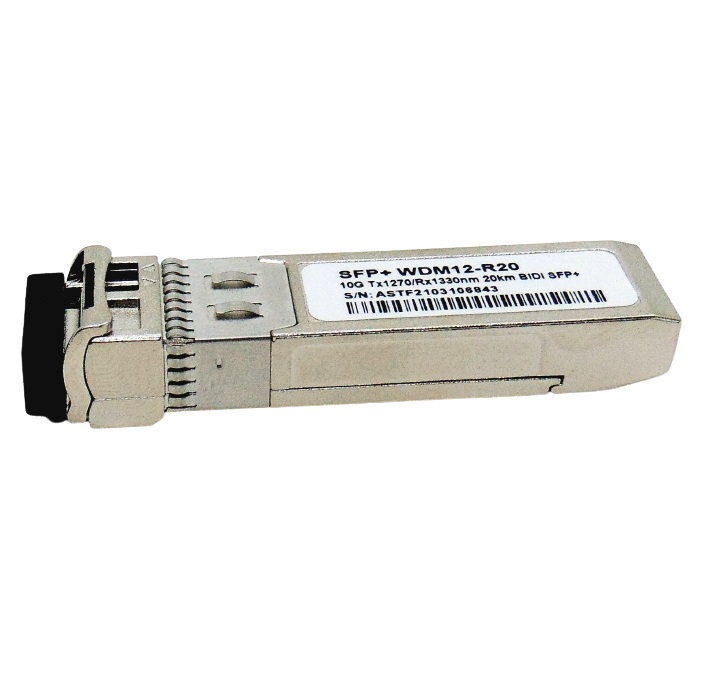

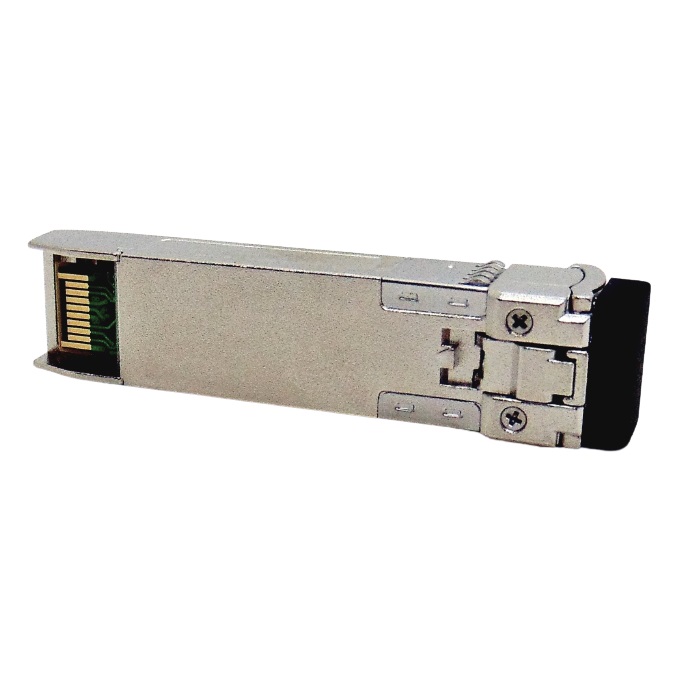

F. M SFP+ 10G 20KM LC BIDI DDM TX1270-RX1330NM WDM12-R20

PAR COM COD. (5174) 10Gb/s XFP Optical Transceiver Module WDM/BIDI 1330/1270nm 20km Recursos * Interface óptica serial de 10 Gb / s compatível com 802.3ae 10GBASE-LR, conector LC único para bidirecional aplicação, SMF acima de 20km * Interface elétrica compatível com as especificações SFF-8431 para aprimorado de fator de forma pequeno de 8,5 e 10 Gigabit plugável módulo “XFP” * Transmissor DFB 1270 / 1330nm, foto-detector PIN * Interface de 2 fios para especificações de gerenciamento em conformidade com SFF 8472 digital interface de monitoramento de diagnóstico para transceptores ópticos * Número da peça (-40 ° C a 85 ° C): * função de loopback do lado do cliente, lado da linha * O firmware avançado permite que as informações de criptografia do sistema do cliente sejam armazenadas em transceptor * Compatível com ROHS Módulo transceptor óptico XFP de 10 Gb / s WDM / BIDI 1330 / 1270nm 20km Formulários * Redes de área de armazenamento de alta velocidade * Conexão cruzada de cluster de computador * Canais de dados de alta velocidade personalizados * Linha lateral loop para trás * Volta do lado do cliente DESCRIÇÃO GERAL Este transceptor 10Gigabit XFP BiDi foi projetado para transmitir e receber dados ópticos sobre fibra óptica monomodo para comprimento de link de 20 km. A interface elétrica do módulo XFP BiDi é compatível com as especificações elétricas SFI. A impedância de entrada do transmissor e de saída do receptor é 100 Ohms de diferencial. As linhas de dados são internamente AC acoplado. O módulo fornece terminação diferencial e redução diferencial para conversão de modo comum para terminação de sinal de qualidade e baixo EMI. SFI normalmente opera mais de 200 mm de material FR4 melhorado ou até cerca de 150 mm de FR4 padrão com um conector. O transmissor converte 10 Gbit / s serial PECL ou CML dados elétricos em serial óptico dados compatíveis com o padrão 10GBASE-LR. Transmissão compatível com coletor aberto Disable (Tx_Dis) é fornecido. Uma lógica “1” ou nenhuma conexão neste pino irá desativar o laser de transmissão. Um “0” lógico neste pino fornece operação normal. O transmissor tem um circuito interno de controle automático de energia (APC) para garantir energia óptica constante saída através da tensão de alimentação e variações de temperatura. Um coletor aberto compatível Transmit Fault (Tx_Fault) é fornecido. TX_Fault é um contato de saída do módulo que quando alto, indica que o transmissor do módulo detectou uma condição de falha relacionada ao laser operação ou segurança. O contato de saída TX_Fault é um dreno / coletor aberto e deve ser puxado para o Vcc_Host no host com um resistor na faixa de 4,7-10 k ?. TX_Disable é um contato de entrada do módulo.Quando TX_Disable é declarado alto ou deixado aberto, o XFP a saída do transmissor do módulo deve ser desligada. Este contato deve ser puxado para VccTcom 4,7 k? a 10 k? resistor O receptor converte dados óticos seriais de 10 Gbit / s em dados elétricos PECL / CML seriais. É fornecido um coletor aberto compatível com perda de sinal. Rx_LOS quando alto indica um nível de sinal óptico abaixo do especificado na norma pertinente. O contato Rx_LOS é uma saída de dreno / coletor aberta e deve ser puxada até Vcc_Host no host com um resistor na faixa de 4,7-10 k ?, ou com uma terminação ativa. A filtragem da fonte de alimentação é recomendado para o transmissor e o receptor.O sinal Rx_LOS tem como objetivo indicação preliminar para o sistema em que o XFP está instalado que o sinal recebido força está abaixo do intervalo especificado.Tal indicação normalmente aponta para não instalado cabos, cabos rompidos ou um transmissor desativado, com falha ou desligado na extremidade o cabo.
