PAR COM COD. (5173)

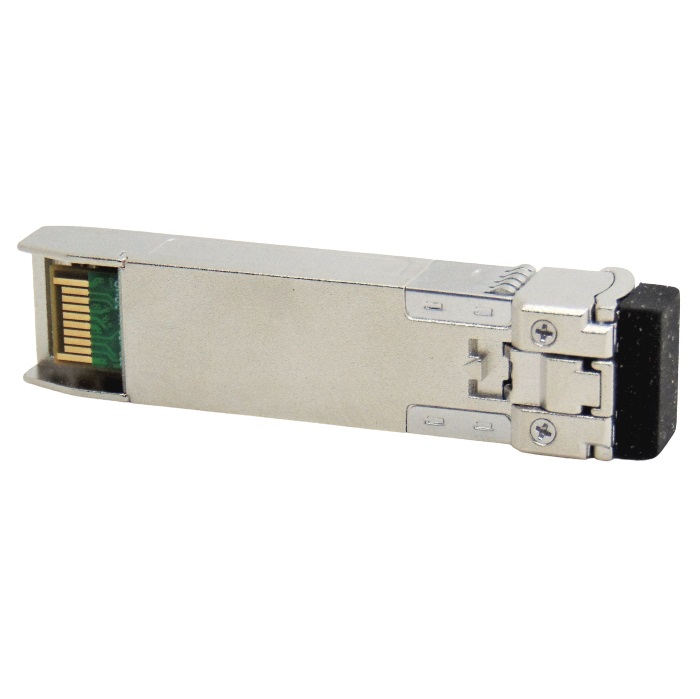

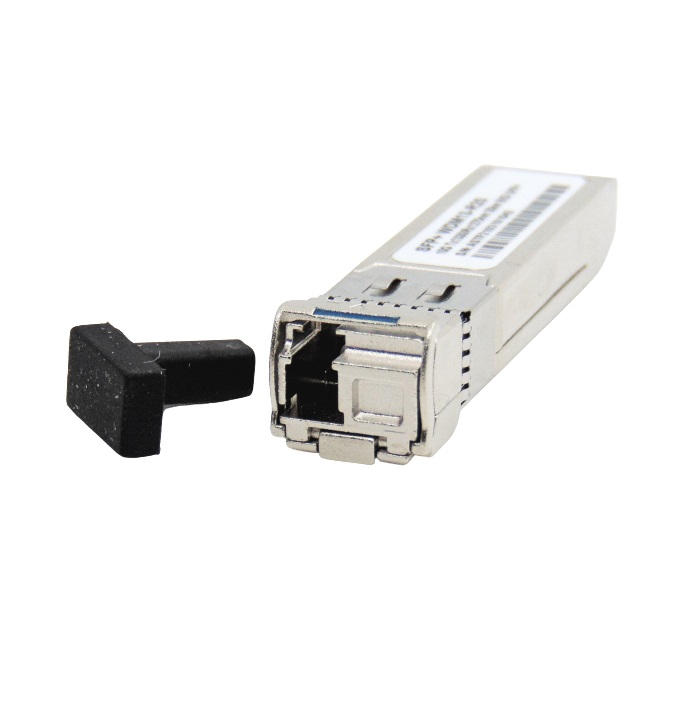

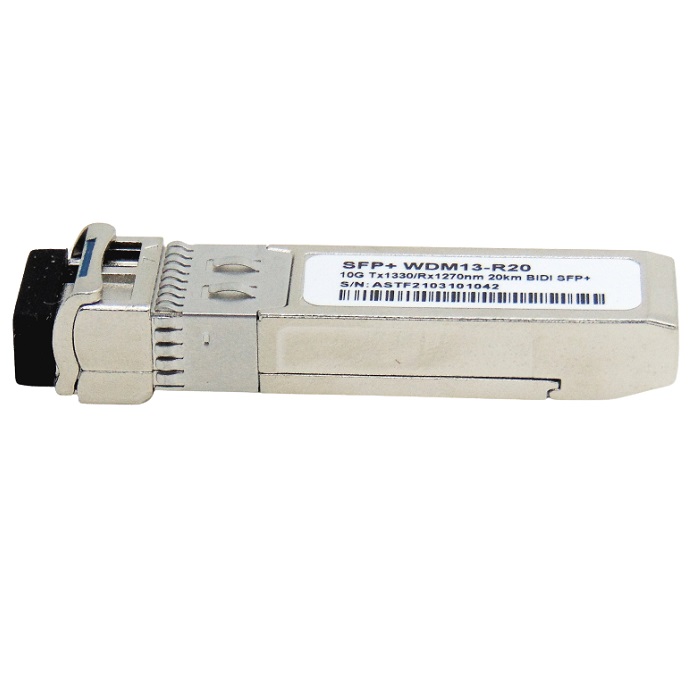

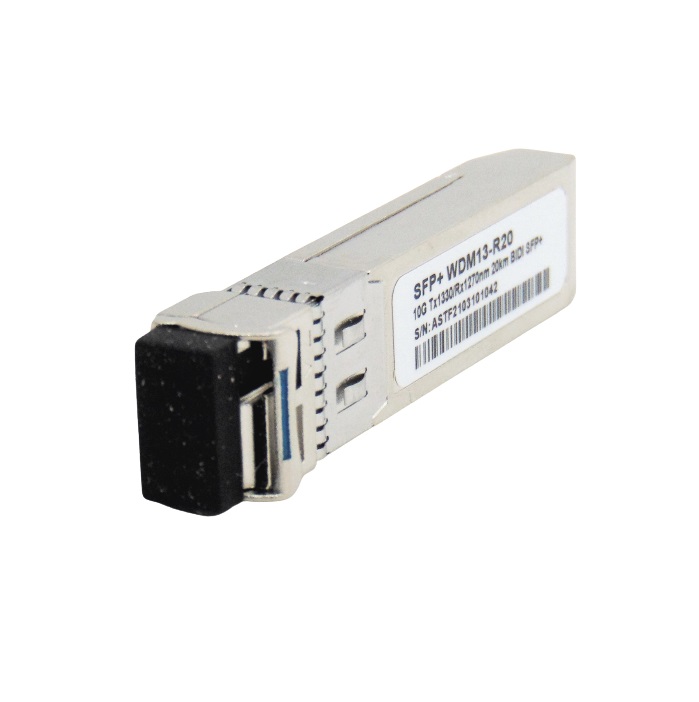

Módulo transceptor óptico XFP de 10 Gb / s
WDM / BIDI 1330 / 1270nm 20km
Recursos
Interface óptica serial de 10 Gb / s compatível com 802.3ae
10GBASE-LR, conector LC único para bidirecional
aplicação, SMF acima de 20km
Interface elétrica compatível com as especificações SFF-8431 para um fator de forma pequeno aprimorado de 8,5 e 10 Gigabit plugável
Módulo “XFP
Transmissor DFB 1270 / 1330nm, foto-detector PIN
Interface de 2 fios para especificações de gerenciamento em conformidade com SFF 8472 digital
Interface de monitoramento de diagnóstico para transceptores ópticos
Número da peça (-40 ° C a 85 ° C):
Lado da linha, função de loopback do lado do cliente
O firmware avançado permite que as informações de criptografia do sistema do cliente sejam armazenadas no transceptor
Compatível com ROHS
Módulo transceptor óptico XFP de 10 Gb / s
WDM / BIDI 1330 / 1270nm 20km
Formulários
Redes de área de armazenamento de alta velocidade
Conexão cruzada de cluster de computador
Canais de dados de alta velocidade personalizados
Loop lateral da linha para trás
Loop back do lado do cliente
DESCRIÇÃO GERAL
Este transceptor 10Gigabit XFP BiDi foi projetado para transmitir e receber dados óticos em fibra ótica monomodo para comprimento de link de 20 km.
A interface elétrica do módulo XFP BiDi é compatível com as especificações elétricas SFI. A impedância de entrada do transmissor e de saída do receptor é 100 Ohms de diferencial. As linhas de dados são acopladas internamente em CA O módulo fornece terminação diferencial e reduz o diferencial para conversão de modo comum para terminação de sinal de qualidade e baixo EMI.
O SFI normalmente opera mais de 200 mm de material FR4 aprimorado ou até cerca de 150 mm de FR4 padrão com um conector.
O transmissor converte dados elétricos PECL ou CML seriais de 10 Gbit / s em dados óticos seriais compatíveis com o padrão 10GBASE-LR. Transmissão compatível com coletor aberto
Disable (Tx_Dis) é fornecido. Uma lógica “1” ou nenhuma conexão neste pino desabilitará a transmissão do laser. Uma lógica “0” neste pino fornece operação normal. O transmissor tem um loop interno de controle automático de energia (APC) para garantir uma saída de energia óptica constante em toda a tensão de alimentação e variações de temperatura. Um coletor aberto compatível
Transmit Fault (Tx_Fault) é fornecido. TX_Fault é um contato de saída do módulo que, quando alto, indica que o transmissor do módulo detectou uma condição de falha relacionada à operação do laser ou segurança. O contato de saída TX_Fault é um dreno / coletor aberto e deve ser
puxado para o Vcc_Host no host com um resistor na faixa de 4,7-10 k ?. TX_Disable é um contato de entrada do módulo. Quando TX_Disable é declarado alto ou deixado aberto, a saída do transmissor do módulo XFP deve ser desligada. Este contato deve ser puxado até VccT com 4,7 k? a 10 k? resistor
O receptor converte dados óticos seriais de 10 Gbit / s em dados elétricos PECL / CML seriais.
É fornecido um coletor aberto compatível com perda de sinal. Rx_LOS quando alto indica um nível de sinal óptico abaixo do especificado no padrão relevante. O contato Rx_LOS é uma saída de dreno / coletor aberto e deve ser puxado para Vcc_Host no host com um resistor na faixa de 4,7-10 k, ou com uma terminação ativa. A filtragem da fonte de alimentação é recomendada para o transmissor e o receptor. O sinal Rx_LOS é uma indicação preliminar para o sistema no qual o XFP está instalado de que a intensidade do sinal recebido está abaixo do intervalo especificado. Essa indicação geralmente aponta para cabos não instalados, cabos quebrados ou um transmissor desativado, com falha ou desligado na extremidade do cabo.
