F. OLT AN5516-01 FBH 11U 10G 2*HU4A+1*HSWD DC 10 VENT S/BOAR

F. OLT AN5516-01 FBH 11U 10G 2*HU4A+1*HSWD DC 10 VENT S/BOARD

*** NAO TEM FONTE, SUGESTAO DE FONTE:
F. FONTE POWER SUPLLY EMERSON FOR OLT OF HUAWEI/ZTE/FIBERHOME

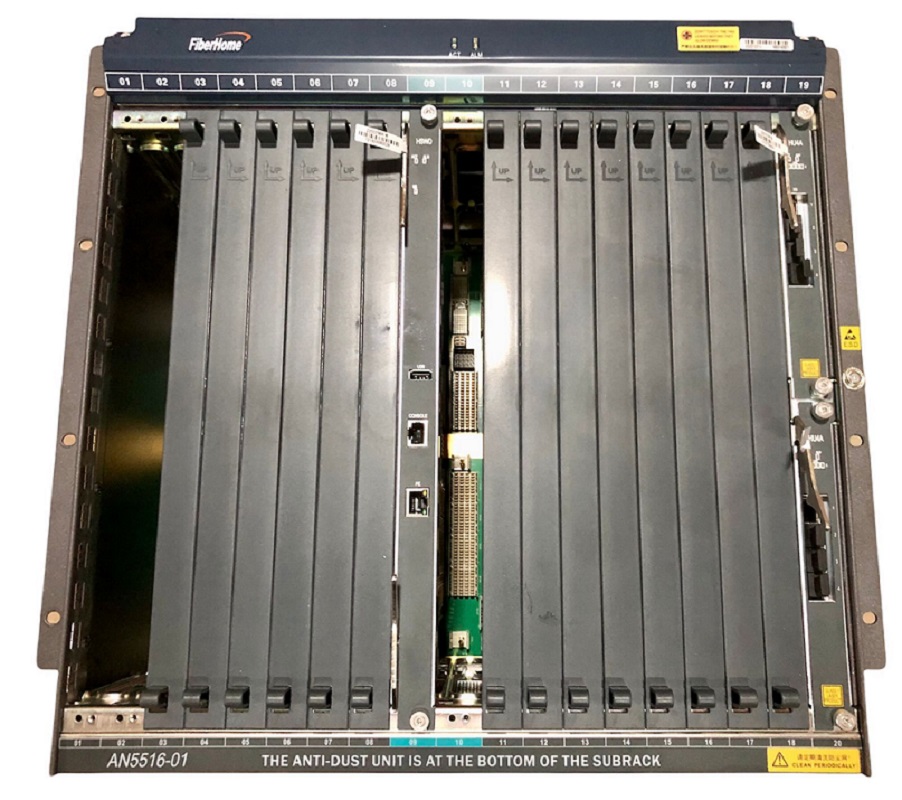

OLT 5516-01

ACOMPANHA

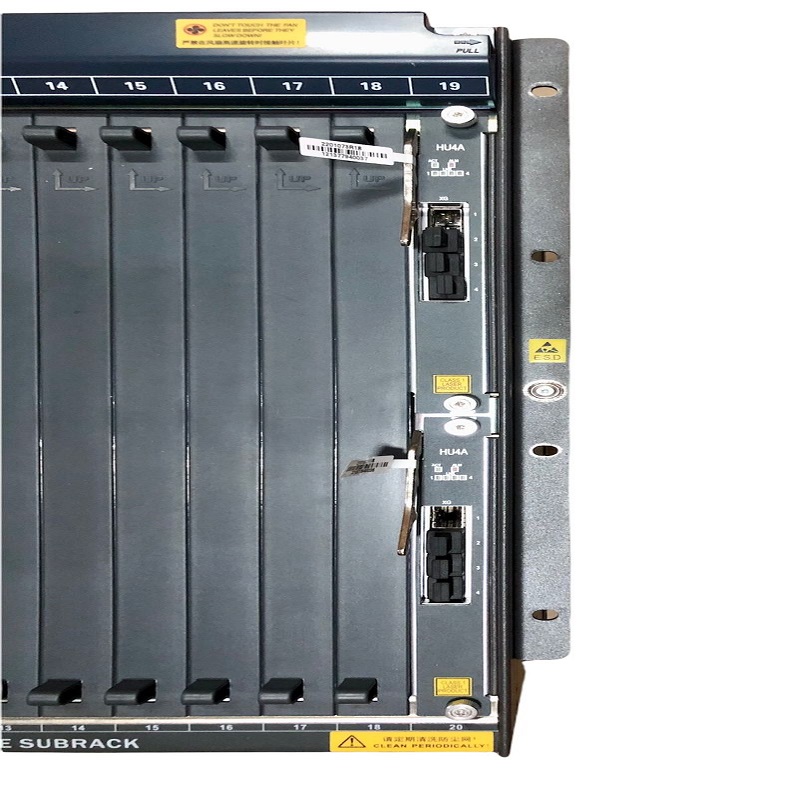

* 2 UPLINK HU4A - 4 portas de uplink SFP+ 10GB. Hot Swap.
* 1 placa de controle HSWD
* 2 entrada de alimentação
* 2 Cabos de força para OLT (FC030502048-3696229-3M)

CARACTERISTICAS da Placa FiberHome HSWD

- 1 porta serial (console RJ45) para gerenciamento local.
- 1 porta serial (USB) para armazenamento.
- 1 porta Fast Ethernet (RJ45) para gerenciamento Out-of-band.
- Suporta gerenciamento de múltiplas VLANs e múltiplos IPS de acesso.
- Mirroring e trunking para as portas de UPLink.
- 4 modos de Multicast: Proxy, Snooping, Proxy-Snooping e Multicast controlável.
- Previne a geração de storm broadcast na rede.
- VLAN port-based e VLAN IEEE 802.1q.
- QinQ VLAN e VLAN translation.
- NGN e três protocolos de voz: MGCP, SIP e H.248.
- Atualização remota de todos os cartões.
- Suporta o protocolo RSTP, evitando loops na rede.
- Informações de desempenho e monitoramento através de alarmes da AN5516-06 e todas as ONUs respectivamente conectadas.
- Suporta funções de ACL, com estritos mecanismos de segurança.
- DCHP Snooping e DHCP 82.
- Controle de tráfego.
- Suporta função de switching na camada 2.
- Classificação de pacotes na camada 2 a 7.
- Suporta o protocolo ARP e função ARP Proxy.
- Suporta protocolos de roteamento, como OSPF e RIP.
- DHCP Server / Relay / Função de Snooping.
- Suporta protocolos de Multicast, como: PIM-SM/DM e IGMPv2/v3.

ESPECIFICAÇÕES TÉCNICAS

Interfaces
1x Porta USB (Armazenamento)
1x Serial Console RJ45 (Gerenciamento local)
1x Porta RJ45 Fast Ethernet (Gerenciamento Out-of-band)

Protocolos suportados
IEEE 802.1ag, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.1D, IEEE 802.1p, IEEE 802.1Q, IEEE Std 802.1s-2002, RFC 2236, RFC 3376, RFC 826, RFC 2328, RFC 2131, ITU-T Y.1731, etc.

Suporta auto negociação
10 / 100 / 1000 Mbit/s, 10 Gbit/s (full duplex)

Modos de operação
1 Gbit/s, 10 Gbit/s, 20 Gbit/s and 40 Gbit/s

Modo de switching
Armazenar e Encaminhar

Capacidade do cartão Core Switch
1.92 Tbit/s

Tamanho da tabela MAC: 288k

Tempo de troca (Switching Time) 50ms

Consumo de energia: 80W máx

Quantidadede ONU"s suportadas: 16000

Temperatura de operação: 0ºC to 45ºC

Temperatura ambiente para instalação: -30ºC to 60ºC

Umidade do ambiente para instalação: 10% to 90%
