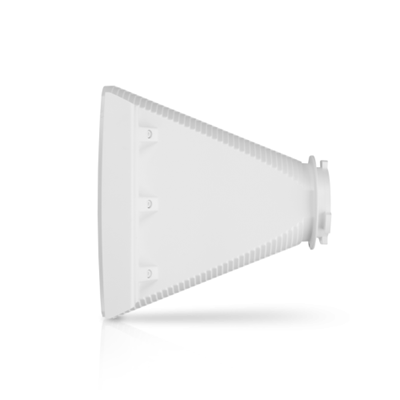

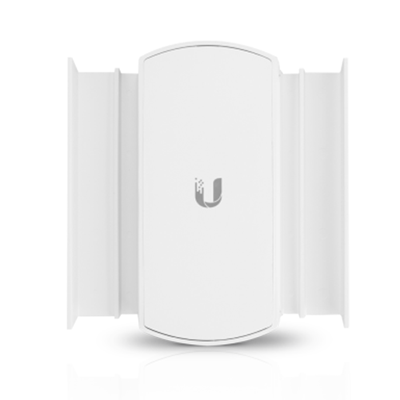

UI. HORN 5-60° ANTENA SETORIAL 5.15-5.85GHZ PRISMAP

Descrição

Antena setorial 5GHz 60° assimétrica para rádios AirMAX e AirFiber LTU.

Ideal para:

IsoStation™ IS-M5
IsoStation IS-5AC
PrismStation™ PS-5AC
airFiber® AF-LTU

Com uma variedade de larguras de feixe diferentes, as antenas de isolamento são intercambiáveis e apresentam padrões de feixe de alto desempenho, ideais para uma variedade de necessidades de implantação. Usadas com os rádios airFiber® LTU e airMAX® , essas antenas oferecem excelente desempenho de co locação sem sacrificar o ganho.

Antenas Horn Assimétricas
As versões de 60° e 90° atenuam naturalmente os lóbulos laterais e a radiação extremamente baixa nas costas. Eles oferecem a melhor relação frente-costas na indústria e a menor radiação do lóbulo lateral. As antenas horn assimétricas são ideais para instalações do setor de cluster com altos requisitos de localização conjunta - ou co-localização.

Características Principais

Modelo: 161,6 x 173,3 x 170,9 mm
Peso: 720g
Faixa de Frequência: 5,15 - 5,85 GHz
Rádios compatíveis: IsoStation/PrismStation/airFiber AF-LTU
Ganho: 16 dBi
Abertura Pol. H: 60°
Abertura Pol. V: 60°
Elevação: 30°
Polarização: Dupla Linear
Isolação de Polarização Cruzada: 17dB
VSWR máximo: 2:1
Carregamento vento (com PrismStation): 50N a 200Km/h
Sobrevivência a ventos: 200Km/h

Arquivos

Datasheet das Antenas Horn-5 (PDF, arquivo externo)

Horn-5-60 - Guia do Usuário (PDF, arquivo externo)
