IPTV MODULADOR 3306I 16 CH ISDB-T IP 1000M IP PARA RF ISDBT

Especificações Técnicas.

Modelo: IPTV MODULADOR 3306I
Código referência: 61632

IPTV MODULADOR 3306I 16 ISDB-T IP 1000M IP PARA RF ISDBT

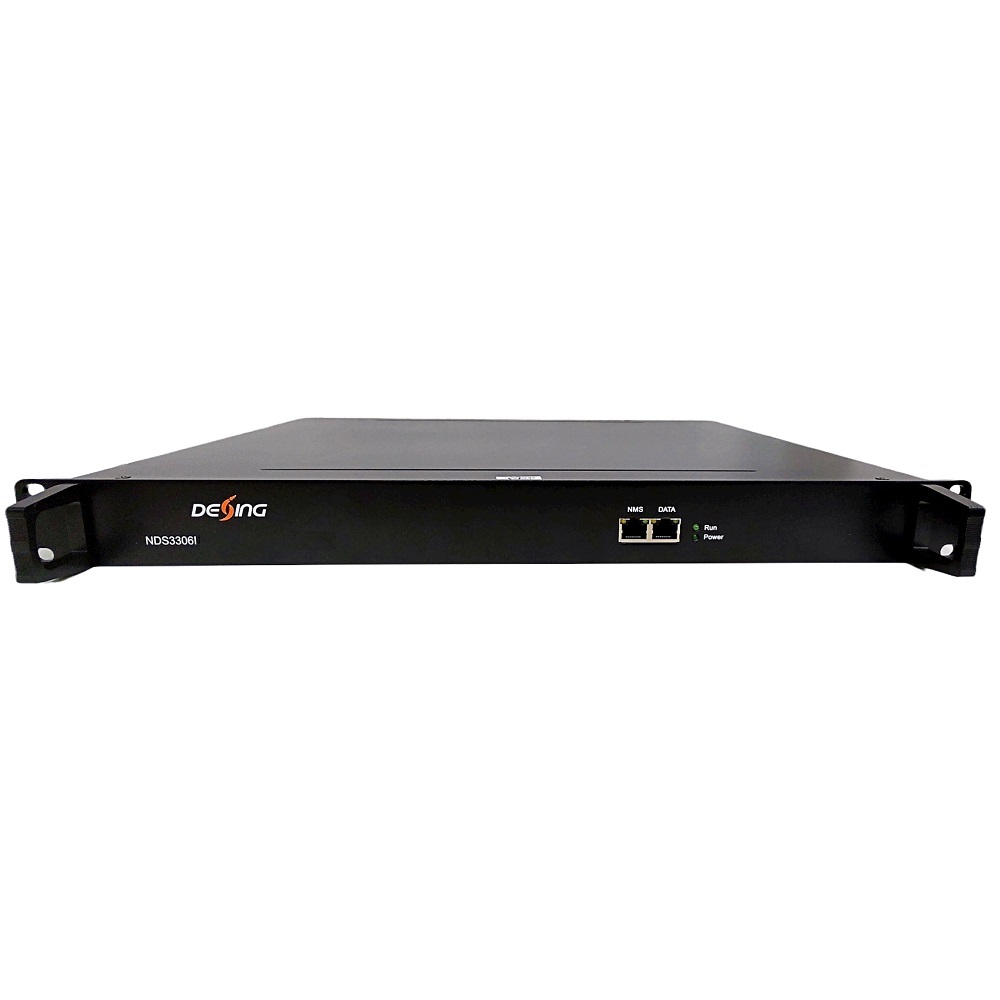

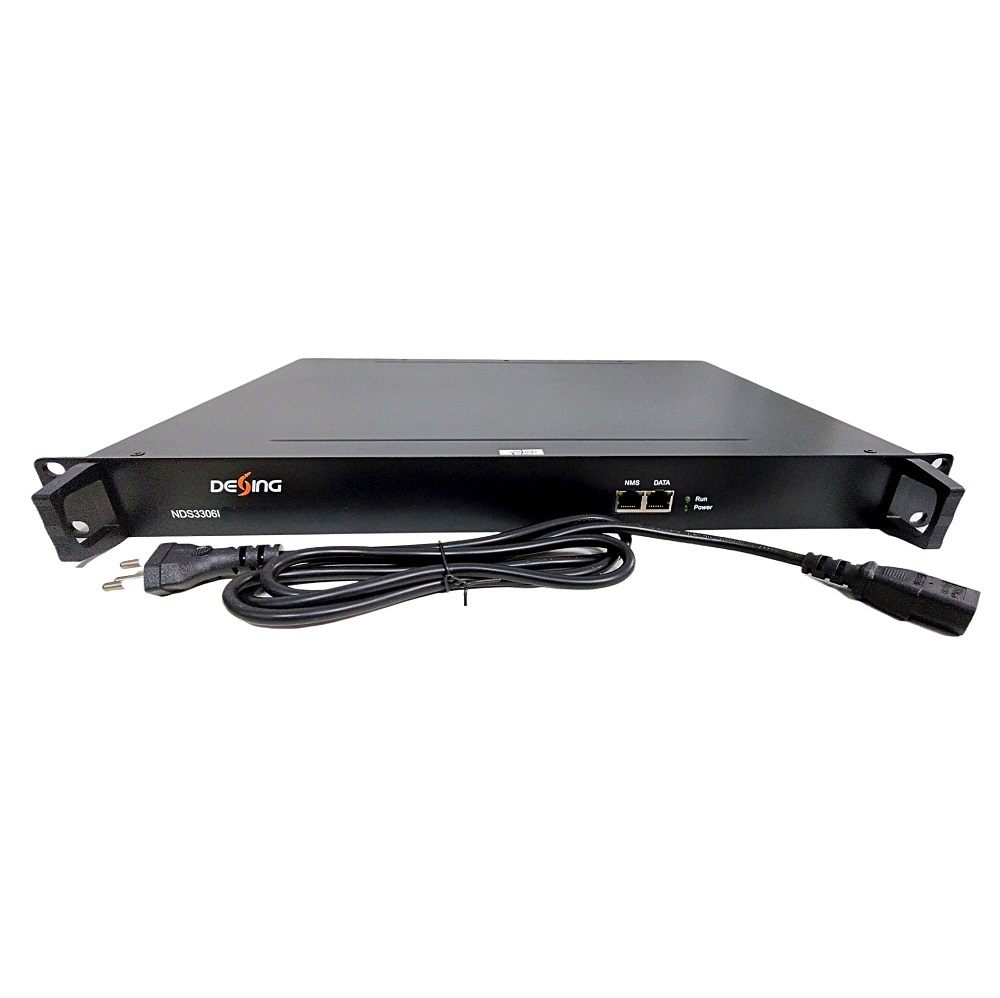

O modulador NDS3306I 16in1 ISDB-T é o dispositivo de modulação Mux
de última geração. Possui 16 canais de multiplexação e canais de modulação
ISDB-T, e suporta no máximo 512 entradas IP através das 3 portas GE e 6 (ou 16)
ISDB-T portadoras não adjacentes (50MHz~960MHz) saem através da interface de saída RF.

O dispositivo é também caracterizado com alto nível integrado, alto desempenho
e baixo custo. Isto é muito adaptável ao sistema de transmissão DTV de nova geração.

Características principais:
- 3 portas GE para entrada e saída de data
- Max 840Mbps para cada entrada GE
- Suporta ajuste PCR preciso
- Suporta filtragem CA, remapeamento PID e edição PSI/SI
- Suporta até 256 remapeamento de PIDS por canal
- Suporta 16 saídas IP através de Data1 e Data2 sobre UDP/RTP/RTSP -- Versão II
- Saída de 16 portadoras não adjacentes, compatível com ISDB-Tb (ARIB STD-B31)
- Suporte ao gerenciamento de rede baseado na Web
- 512 IP MPTS ou SPTS

Entrada:
Máximo de 512 entradas IP através de 3 (porta de dados do painel frontal,
Dados 1 e Dados 2) Porta Ethernet 100/1000M (interface SFP opcional).
Cada porta Data1 ou Data 2 pode inserir no máximo 512 IP, enquanto a porta
de dados do painel frontal pode inserir no máximo 512 IP-16 ISDB-T Carriers
out version Para a versão II

Protocolo de transporte: TS sobre UDP/RTP, unicast e multicast, IGMP V2/V3

Taxa de transmissão máxima de 840 Mbps para cada entrada GE

Funções:
- Remapeamento PID (opcional automático/manual)
- Ajuste preciso de PCR
- Tabela PSI/SI gerando automaticamente

Parâmetros de modulação:
- Padrão: ARIB STD-B31
- Largura de banda: 6M
- Constelação: QPSK, 16QAM, 64QAM
- Intervalo de guarda: 1/32, 1/16, 1/8, 1/4
- Modo de transmissão: 2K, 4K, 8K
- Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8
- MER: =40dB
- Frequência de RF: 50~960MHz, passo de 1KHz
- Nível de saída de RF: -20dBm~+10dBm (87~117dbµV), 0.1dB stepping
- Canal de saída: saída de 16 portadoras não adjacentes - Versão IIRF Output:

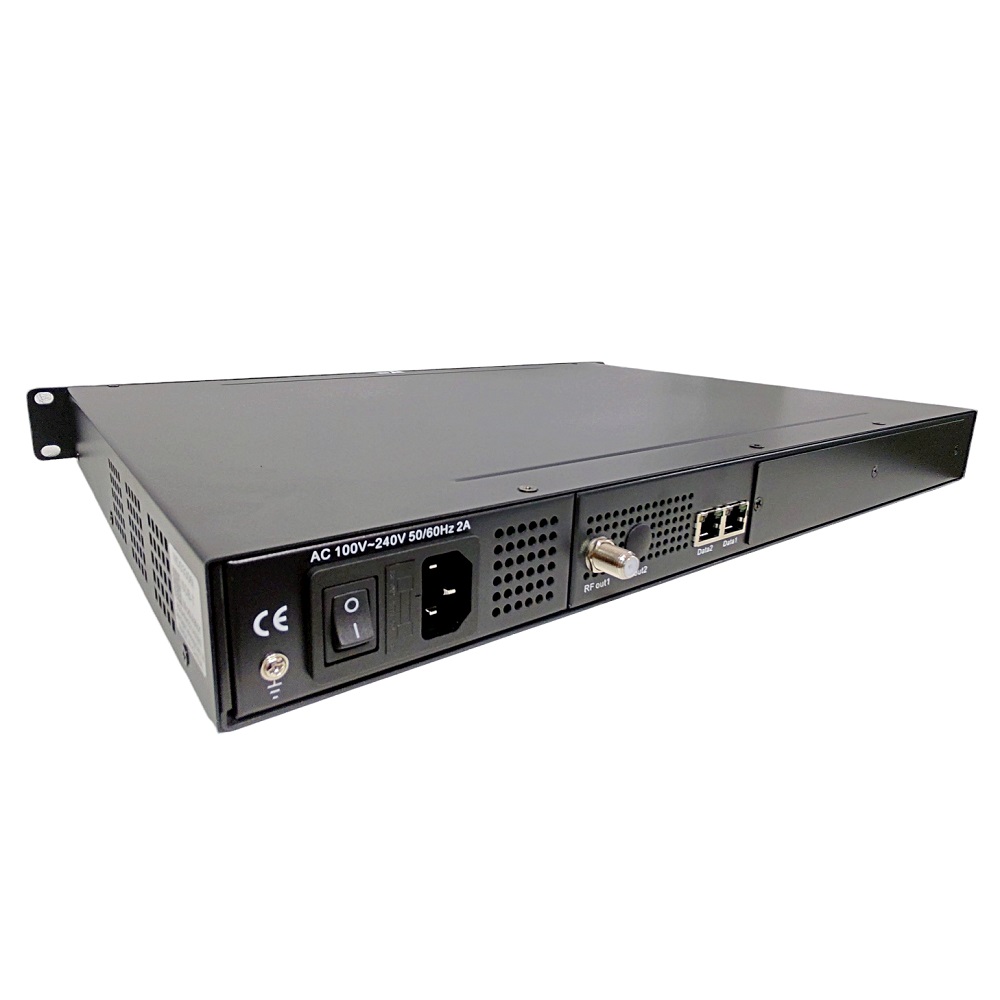

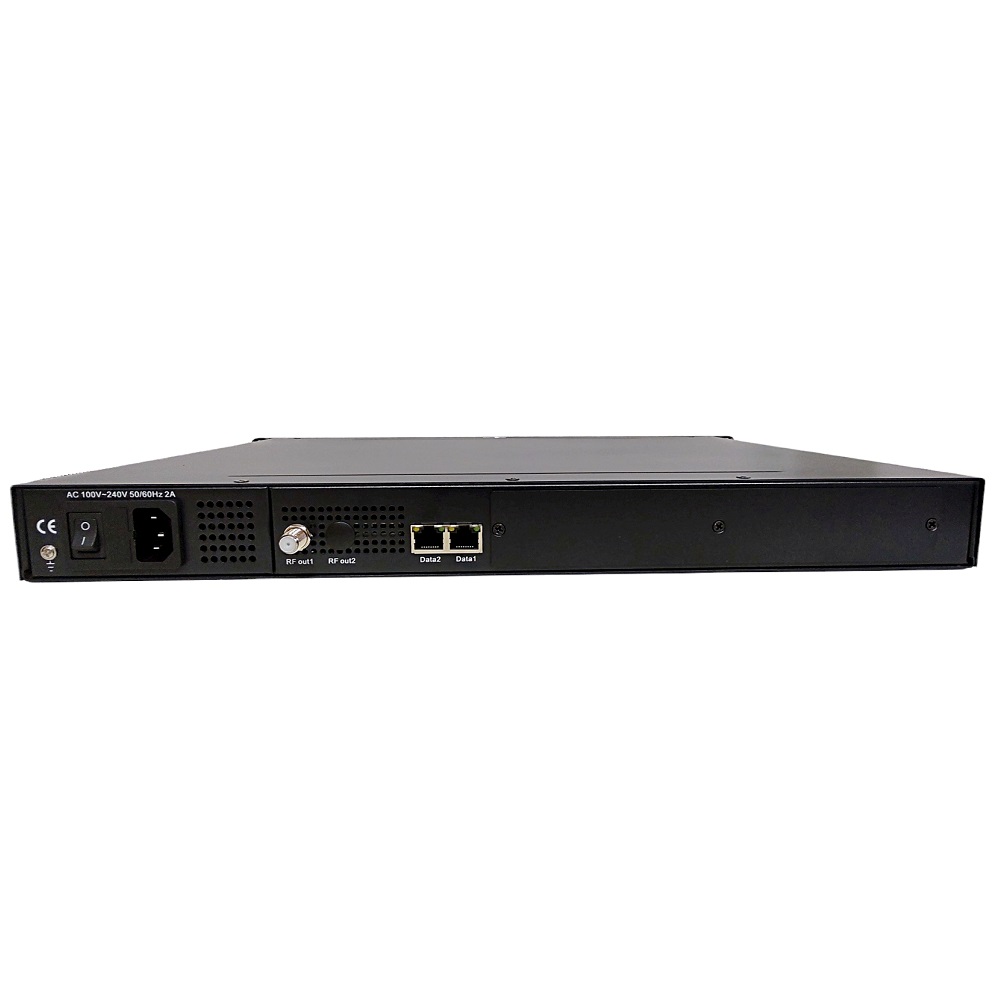

- Interface 1 porta tipo F, impedância de 75O ACLR -50 dBc

Saída TS:
- 16 saídas IP sobre UDP/RTP/RTSP, unicast/multicast, 2 (Data1& Dados2) Portas Ethernet 100/1000M

Sistema: Software de gerenciamento de rede (NMS) que suporta

Tamanho e peso:
- Dimensão: 48 cm × 32,7 cm × 4,45 cm (LxLxA)
- Peso 5,5kg
- Temperatura 0~45°C (operação), -20~80°C (armazenamento)
- Fonte de alimentação: AC 100V±10%, 50/60Hz ou AC 220V±10%, 50/60Hz

Arquivos:
Especificações Tecnicas: Clique aqui
