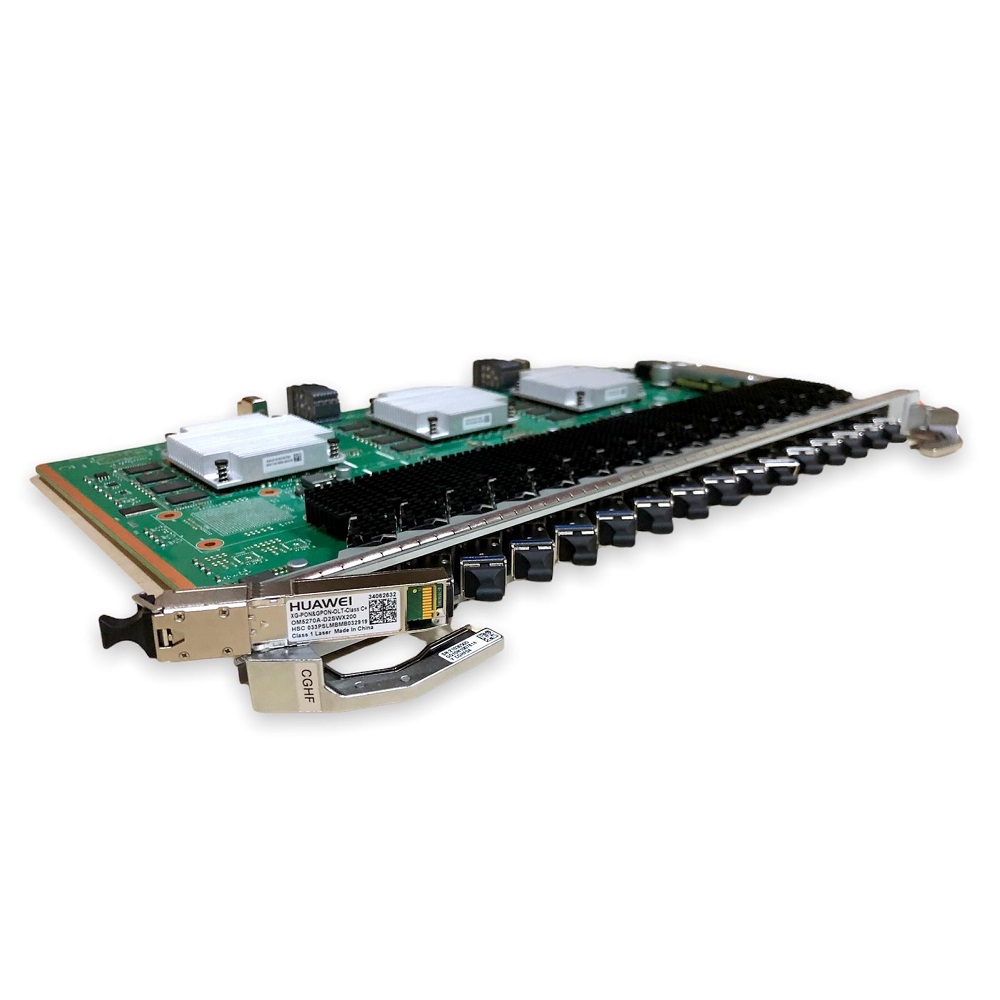

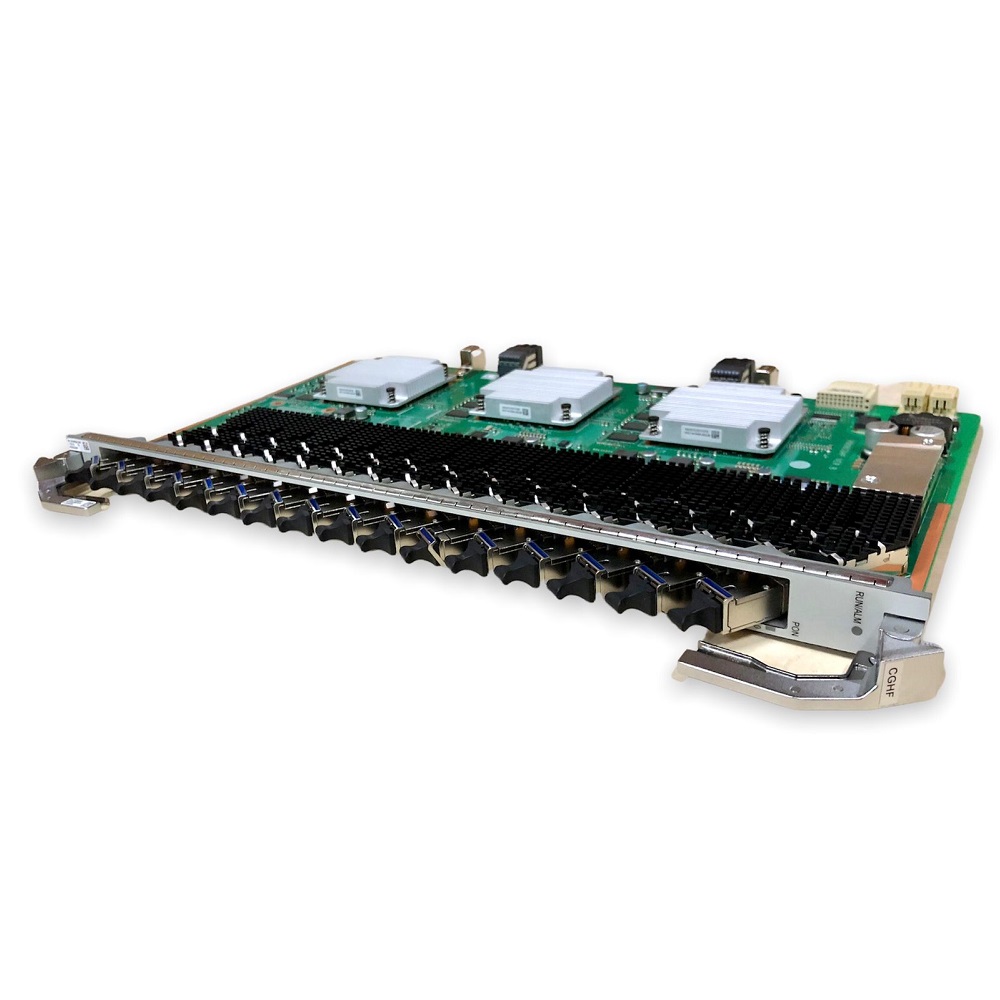

F. OLT HUAWEI PLACA XG-PON CGHF 16*10G C+ MA5800

Especificações Técnicas.

Modelo: F. OLT HUAWEI PLACA MA5800 CGHF 16 XG-PON C+ 10GE
Código referência: 7741

Trabalha em conjunto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON.

CÓDIGOS
(7738)F. ONU GPON 10GB XG-PON WIFI 5 HUAWEI HN8346V5 1POT+4GE+2USB
(7739)F. ONU GPON 10GB XG-PON WIFI 6 HUAWEI HN8145X6 1POT+4GE+2USB

Carcterísticas:
- Huawei 16 portas 10G GPON e placa de interface OLT combinada GPON com módulo
  óptico XGPON e GPON C+
- Aplique ao sistema Huawei MA5800 X2, X7, X15, X17 NG OLT
- Rádio split máximo: 1:256
- Canal GPON: Tx: 2,488 Gbit/s Rx: 1,244 Gbit/s
- Canal XG-PON: Tx: 9,95 Gbit/s, Rx: 2,49 Gbit/s
- Tipo de interface: SC

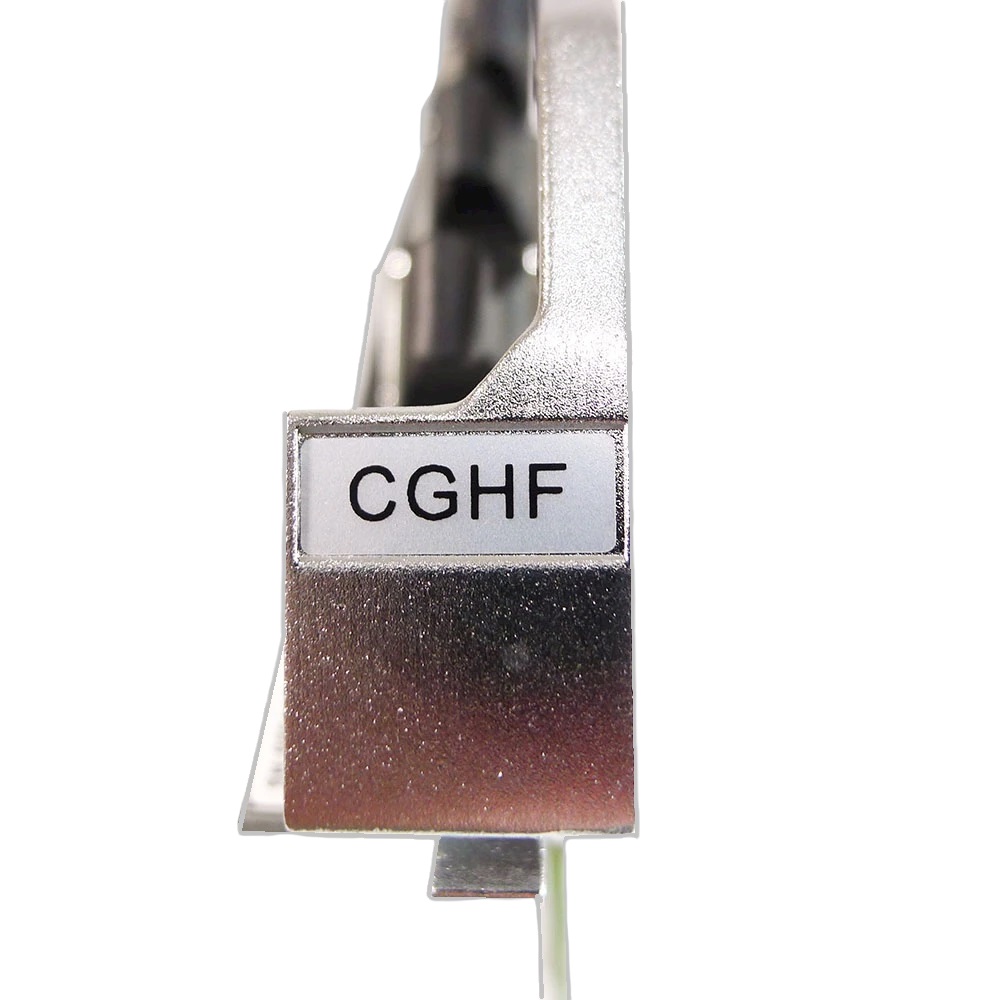

CGHF é uma placa de interface XG-PON e GPON Combo OLT de 16 portas.

Especificações técnicas
- Porta GPON 16 portas XG-PON e GPON
- Especificação do módulo GPON SFP+
- Modelo Módulo óptico bidirecional de uma fibra

Canal GPON:
- Tx: 1490 nm
- Rx: 1310 nm

Canal XG-PON:
- Tx: 1577 nm
- Rx: 1270 nm

Tipo de encapsulamento SFP+

Taxa de porta
Canal GPON:
- Tx: 2,488 Gbit/s
- Rx: 1,244 Gbit/s

Canal XG-PON:
- Tx: 9,953 Gbit/s
- Rx: 2,488 Gbit/s

Potência óptica de saída mínima
- Canal GPON: 3 dBm
- Canal XG-PON: 4 dBm

Potência Óptica de Saída Máxima
- Canal GPON: 7 dBm
- Canal XG-PON: 8 dBm

Sensibilidade máxima do receptor
- Canal GPON: -32 dBm
- Canal XG-PON: -29,5 dBm

Tipo de conector óptico SC

Tipo de fibra óptica Modo único

Sobrecarga de energia óptica
- Canal GPON: -12 dBm
- Canal XG-PON: -9 dBm

Taxa de extinção 8,2 dB

Função:
- Capacidade de encaminhamento 200 Gbit/s
- Modo de taxa Taxa assimétrica
- T-CONTs por porta PON
- GPON: 1024
- XG-PON: 2048

Fluxos de serviço por placa PON 16352

Tamanho máximo do quadro
- 2052 bytes
- 9216 bytes (frame jumbo habilitado)

Número máximo de endereços MAC 131072

Diferença máxima de distância entre duas ONUs na mesma porta PON : 40 km

Consumo de energia
- Estático: 48 W
- Máximo: 106 W
- Temperatura de operação -40°C a +65°C

Dimensões: 23,30 mm x 257,90 mm x 399,20 mm
