F. OLT FBH PLACA XG-PON GMOA 10G AN6000 16 PON C+

Especificações Técnicas.

Modelo: F. OLT PLACA GMOA XG-PON FBH AN6000 16 PON C+
Código referência: 7936

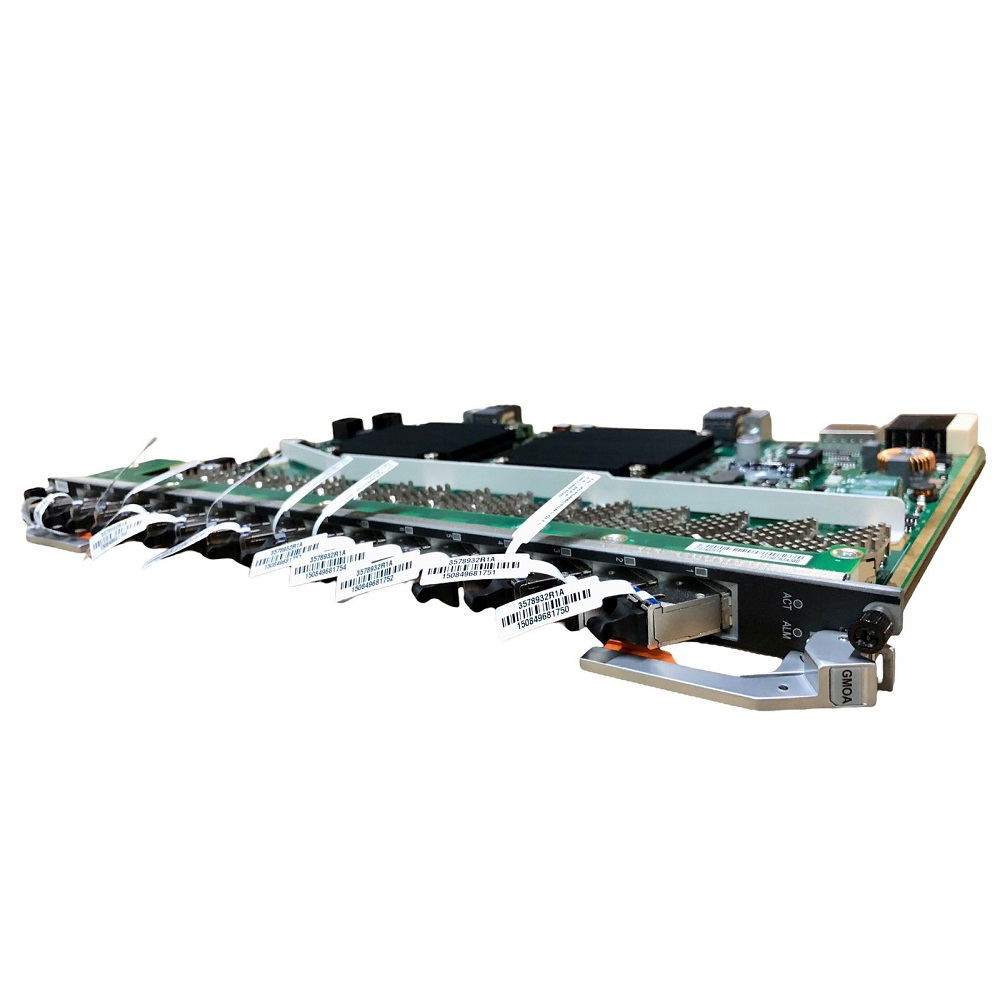

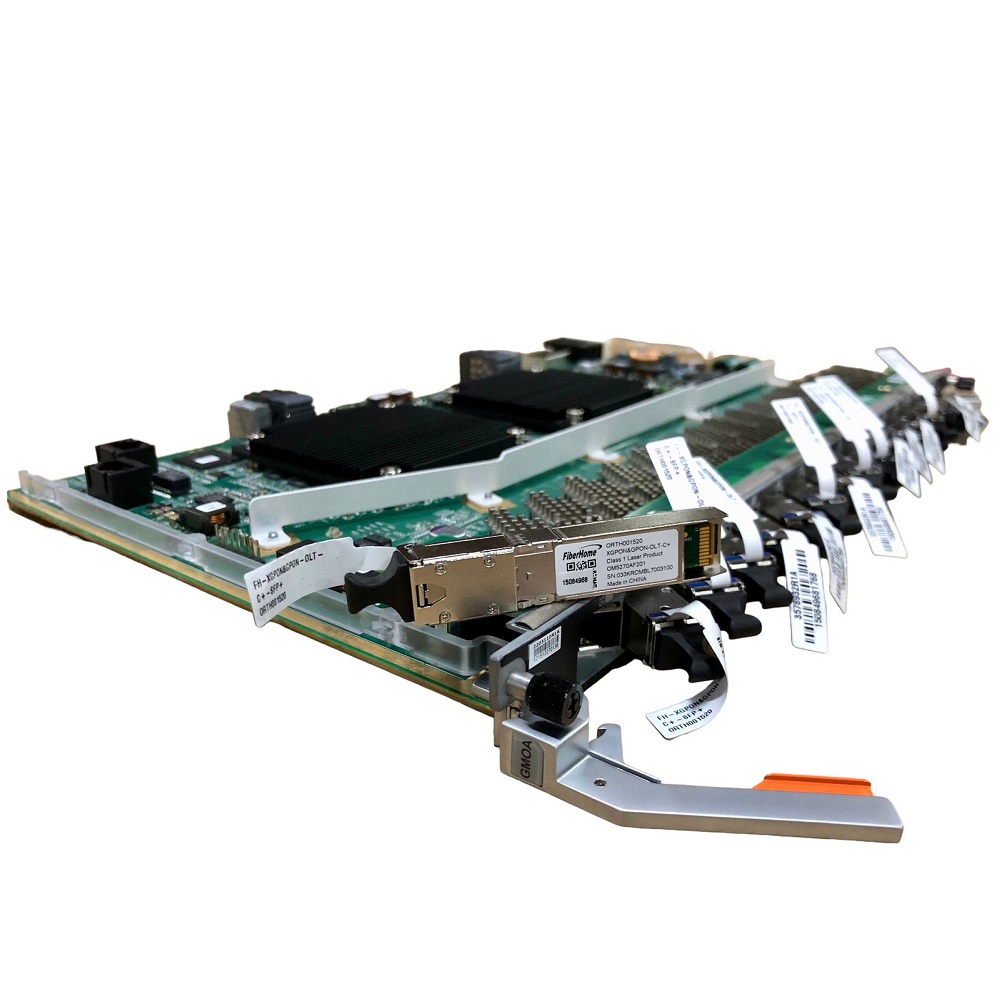

O GMOA é um cartão combo XG-PON e GPON de 16 portas, que pode ser usado no chassi da marca
Fiberhome OLT AN6000-7 , AN6000-15 , AN6000-17 e AN6000-2.

Como uma tecnologia GPON aprimorada de próxima geração evoluiu da tecnologia GPON padronizada
no ITU-T G.984, o XGPON atende à demanda por serviços de alta largura de banda. A figura abaixo
mostra a estrutura de rede do XG-PON.

O Combo PON adota a nova tecnologia WDM1r para obter a divisão de ondas ópticas, e um dispositivo
pode atender aos requisitos de largura de banda de alto a baixo de diferentes assinantes em uma área
unificada. A auto-adaptação de GPON e XG-PON é realizada inserindo diferentes módulos ópticos em cada
porta PON, que é a melhor escolha para empresas ISP sob a atual onda de atualizações de rede.

Vantagens da aplicação XG-PON:

- Evolução suave: Todas as OLTs FiberHome nas redes atuais suportam cartões de serviço XG-PON;
portanto, os usuários não precisam substituir o equipamento OLT existente para fornecer o serviço XG-PON.

- Alta largura de banda: 2,5 Gbit/s na direção de uplink e 10 Gbit/s na direção de downlink.

- Alta taxa de divisão: Fornece uma taxa de divisão de até 1:256.

- ODN compartilhado: ONUs XG-PON podem ser conectadas ao equipamento OLT através de um ODN GPON
existente, baseado na tecnologia de multiplexação por divisão de comprimento de onda (WDM) externa.

Luzes altas GMOA
- Atualização suave: os cartões de serviço XGS-PON podem substituir o XG-PON com pouca alteração
de configuração. Assim, os serviços podem ser migrados sem problemas.
- Compatibilidade de software e hardware: A largura de banda pode ser atualizada sem substituir os subracks.
- Vários cartões de serviço PON podem coexistir em um subrack.
- Equipamento Terminal de Linha Óptica Série AN6000
- Baixo consumo de energia: Uma placa XGS-PON consome menos de 70 W de energia.
- Sincronização de relógio e hora com alta precisão: Usa o protocolo de transferência de hora do sistema
definido em IEEE 802.1as e suporta Ethernet síncrona (SyncE), IEEE1588 V2 e 1PPS+ToD.
- Proteção geral: Suporta proteção de fibra de backbone (Tipo B) e proteção de todas as fibras (Tipo C).
- O tempo de comutação não é superior a 50 ms.
- Transmissão de dados eficiente: Encapsula todos os dados a serem transmitidos em 125 us frames (frames
de comprimento fixo) com a nova estrutura de encapsulamento XGEM, que usa menos bytes de sobrecarga
de transmissão e melhora a eficiência da transmissão.

Características:
Conformidade padrão: Em conformidade com a série de padrões ITU-T G.987, com boa interoperabilidade.

Taxa de transmissão:
Canal GPON:
Tx: 2,488 Gbit/s
Rx: 1,244 Gbit/s

Canal XG-PON:
Tx: 9,953 Gbit/s
Rx: 2,488 Gbit/s

Comprimento de onda:
Canal GPON:
Tx: 1490 nm
Rx: 1310 nm

Canal XG-PON:
Tx: 1577 nm
Rx: 1270 nm

- Distância máxima de transmissão 60 km=
- Distância máxima da fibra diferencial 40 km
- Proporção máxima de divisão 1:256
- Detecção de potência óptica Suporta detecção RSSI.
- Detecção de ONUs não autorizadas Suporta detecção automática e localização de ONUs
  que emitem luz constantemente.
- Compatibilidade Suporta várias ONUs, como SBU, SFU, MTU, cassete MDU e MDU que podem
  acomodar cartões.
- DBA Aloca dinamicamente a largura de banda de acordo com o status do tráfego dos assinantes.
- Confiabilidade Suporta proteções de retorno duplo Tipo B, Tipo C e Tipo C.

Taxa de transferência Quando o sistema XG-PON suporta apenas serviços Ethernet
e está totalmente configurado com serviços (64 ONUs), a taxa de transferência de uplink não é inferior
a 1,9 Gbit/s e a taxa de transferência de downlink não é inferior a 8,5 Gbit/s.

O atraso médio de transmissão do uplink (quando o tráfego não é superior
a 90% da taxa de transferência do sistema) é inferior a 1,5 ms (pacotes de todos os tamanhos
são contados).

O atraso médio de transmissão do downlink (quando o tráfego não é superior a 90% da taxa
de transferência do sistema) é inferior a 1 ms (pacotes de todos os tamanhos são contados).
