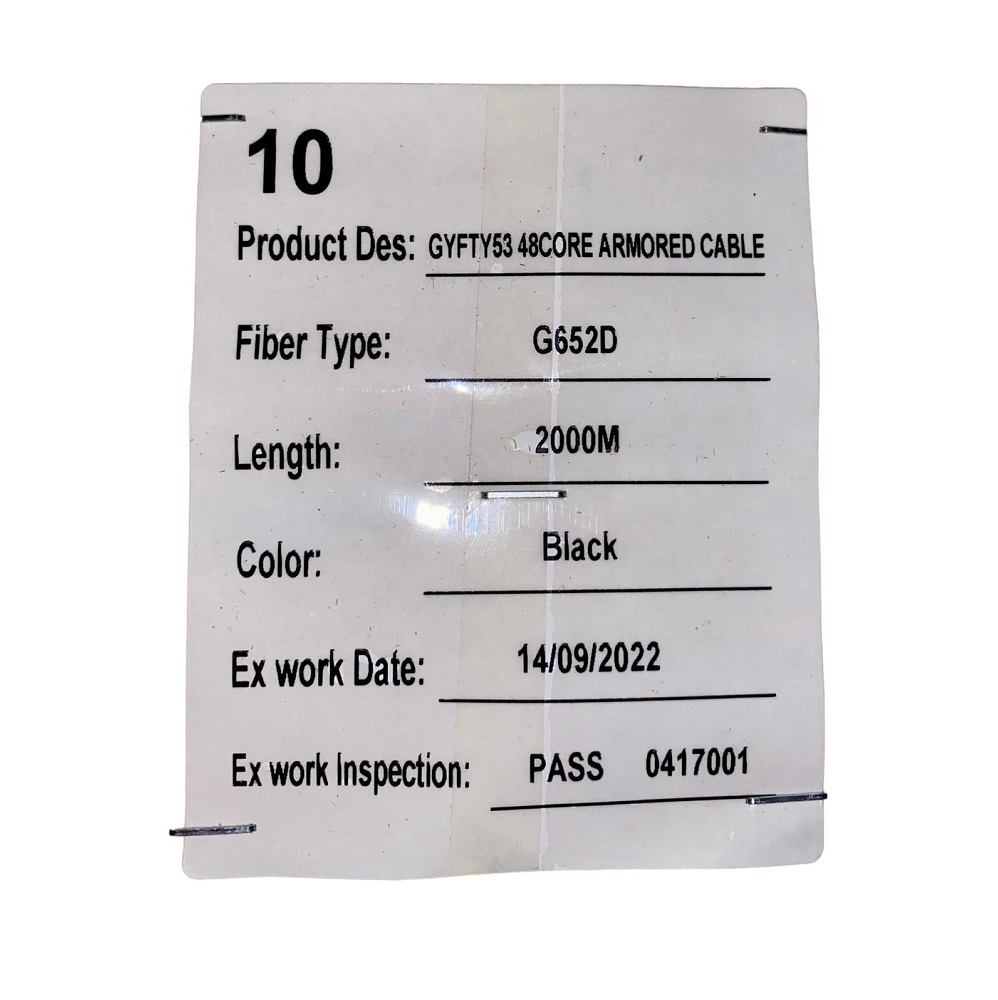

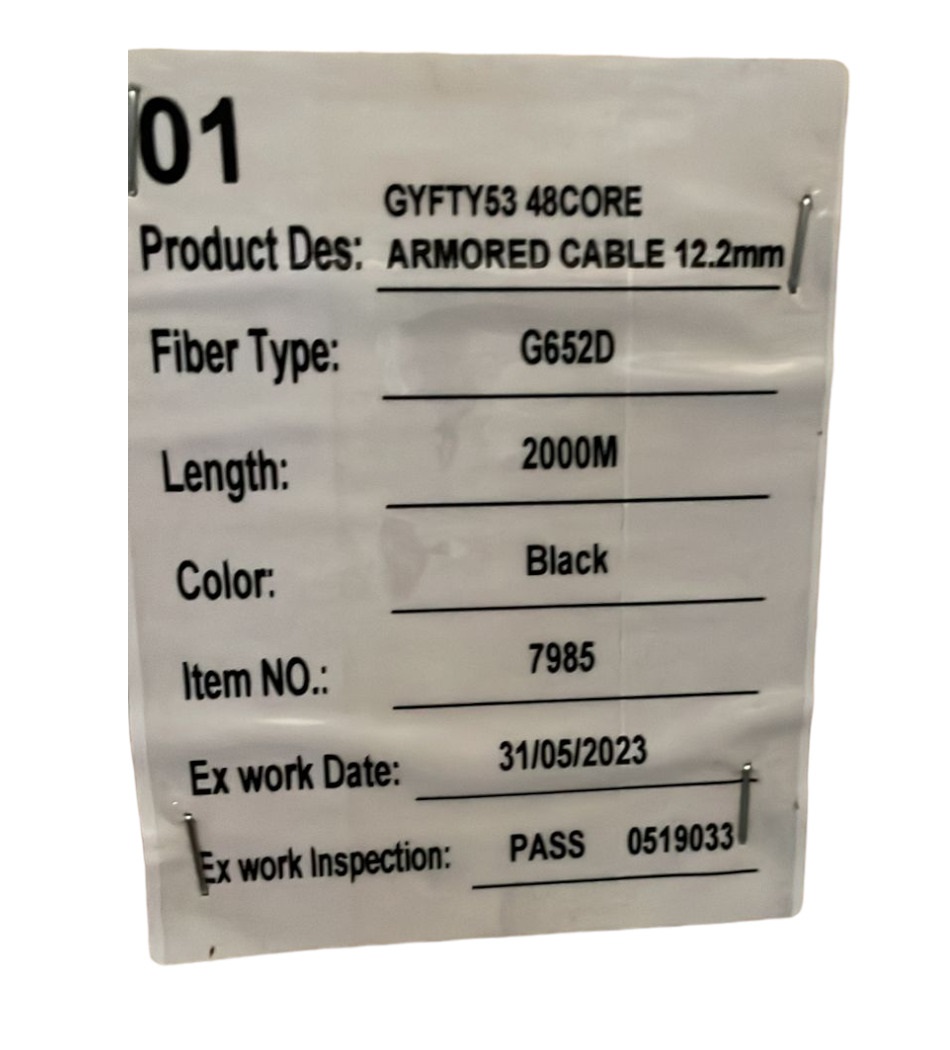

F. CABO 48 FIBRAS ANTIROEDOR BLIND 12.2MM GYFTY53 G652D 2KM

Especificações Técnicas.

Modelo: F. CABO 48 FIBRAS ANTIROEDOR BLIND SUBTERRÂNEO GYFTY53 2KM
Código referência: 7985

CUSTO POR METRO :U$0,7 CENTS

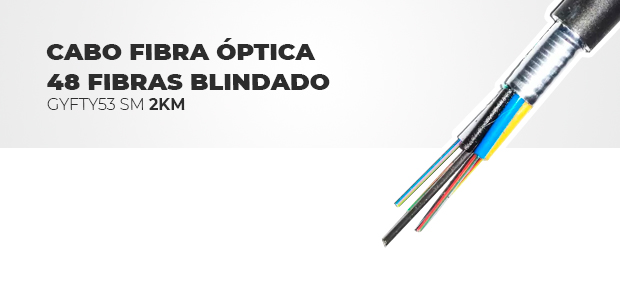

Cabo de fibra óptica subterrâneo com revestimento duplo 48 núcleos GYFTY53

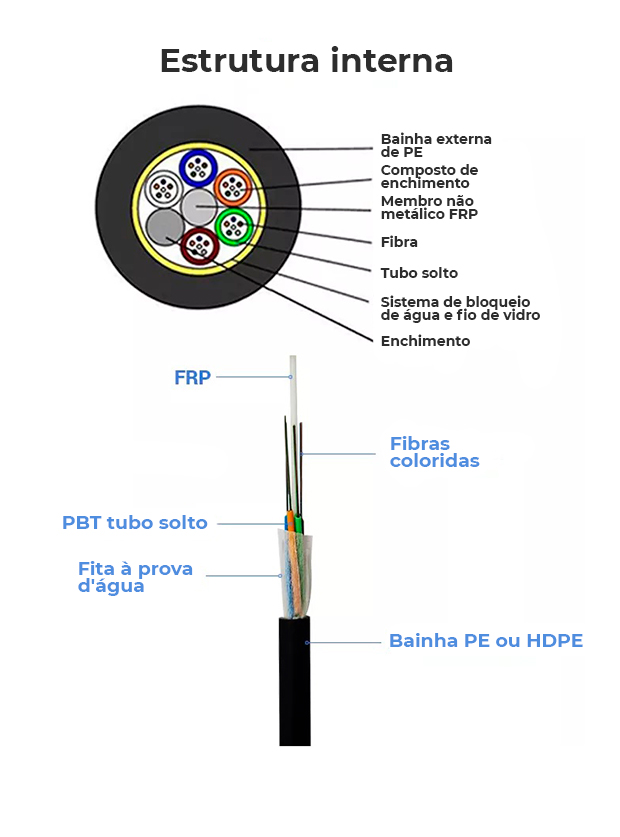

As fibras, são posicionadas em um tubo solto feito de um plástico de alto módulo. Os tubos são preenchidos com um composto de enchimento resistente à água. Um plástico reforçado com fibra (FRP), às vezes revestido com polietileno (PE) para cabos com alta contagem de fibras, localiza-se no centro do núcleo como um membro de força delétrica. Tubos (e enchimentos) são trançados em torno do membro de força em um núcleo de cabo compacto e circular. O núcleo do cabo é preenchido com a fita de bloqueio de água para protegê-lo da entrada de água, sobre a qual é aplicada uma bainha interna de PE fina. Depois que o PSP é aplicado longitudinalmente sobre a bainha interna, o cabo é completado com uma bainha externa de PE.

Detalhes da estrutura:
- N° de fibras: 48
- Nº de tubos: 4
- fibras por tubo: 12
- Haste de enchimento: 2
- Diâmetro do tubo solto (±0,1 mm): 2.0
- Diâmetro da bainha interna (±0,2 mm): 7.6
- Diâmetro externo (±0,5 mm): 12.2
- Espessura do diâmetroexterno (±0,1mm): 1.6
- Tubo solto: PBT
- Vara de enchimento: PP
- Enchimento do tubo: Composto de enchimento
- Membro de força central: PRFV
- Sistema de blocagem de água: Fita de bloqueio de água / Gel de enchimento
- Bainha interna: PE
- Bainha externa: PE

Resistência à tracção:
- Longo prazo (N) 1000N
- Curto prazo(N) 3000N

Carga de esmagamento:
- Longo prazo 3000N/100mm
- Curto prazo 1000N/100mm

Raio de curvatura:
- Dinâmico 20D
- Estático 10D

Temperatura de instalação -10°C~+60°C
Temperatura de armazenamento -40°C~+70°C

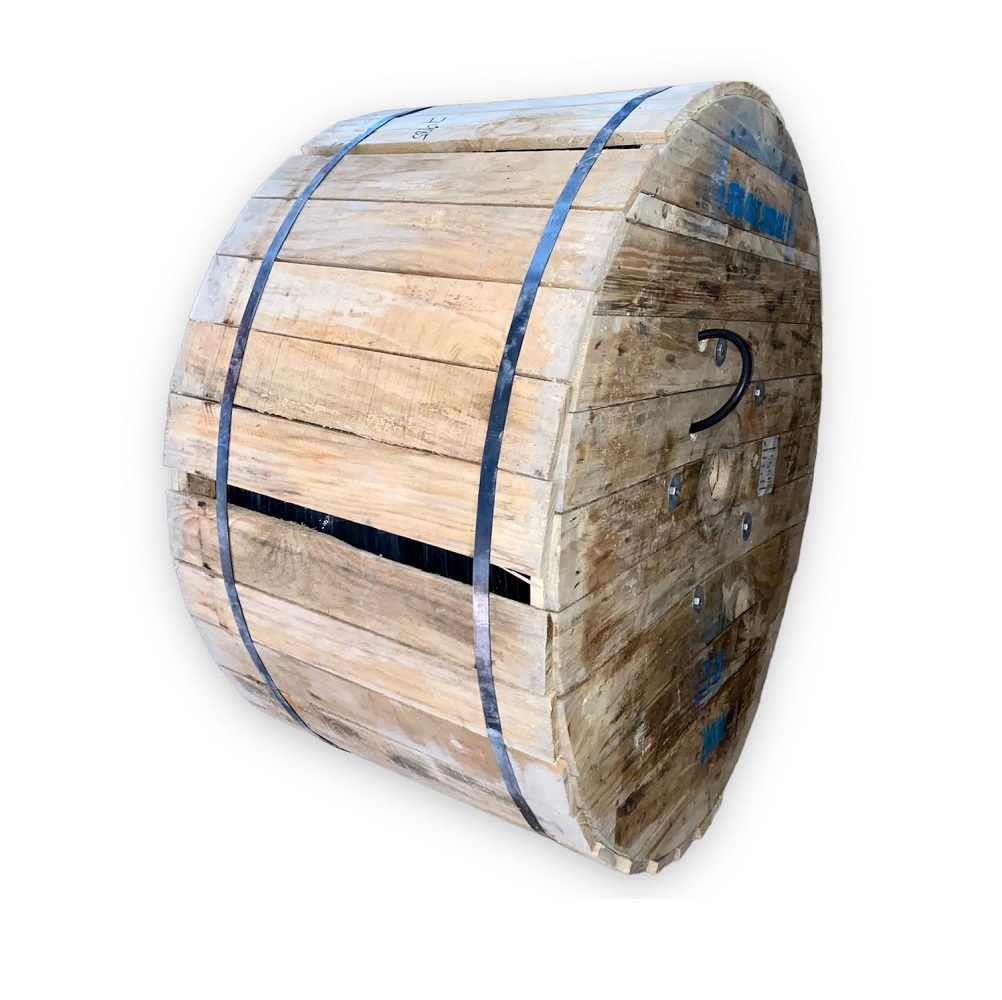

Material de embalagem: Tambor de madeira.
Comprimento da embalagem: 2km por tambor

Dimensões
- Altura: 56cm
- Largura: 107cm
- Comprimento: 107cm
