UI. UISP-DISH ANTENA AIRFIBER PTP 5.15-6.875GHZ 30DBI 30KM+

Especificações Técnicas.

Modelo: UI. UISP-DISH AIRFIBER PTP 5.15 - 6.875GHZ 30DBI 30KM+
Código referência: 8017

Antena parabólica ponto a ponto (PtP) que cobre
uma ampla faixa de frequência operacional (5,15 - 6,875 GHz).

A UISP® Dish é uma antena PtP de alto ganho que fornece ampla
cobertura utilizando uma ampla faixa de frequência operacional.

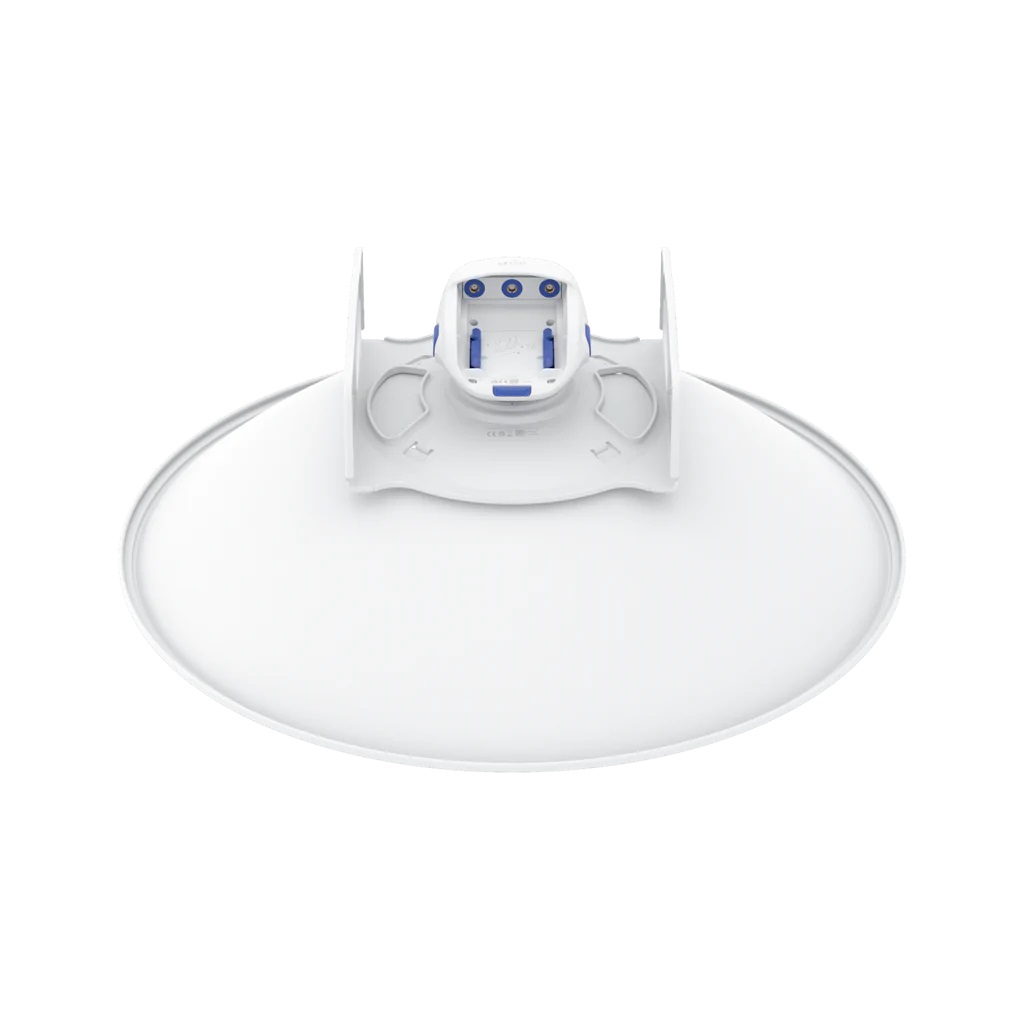

Com o adaptador WaveGuide incluído, esta antena pode ser
facilmente conectada a um rádio airFiber® 5XHD (AF 5XHD)
ou airMAX® Rocket Prism® AC 5 GHz Radio (RP 5AC) para amplificar

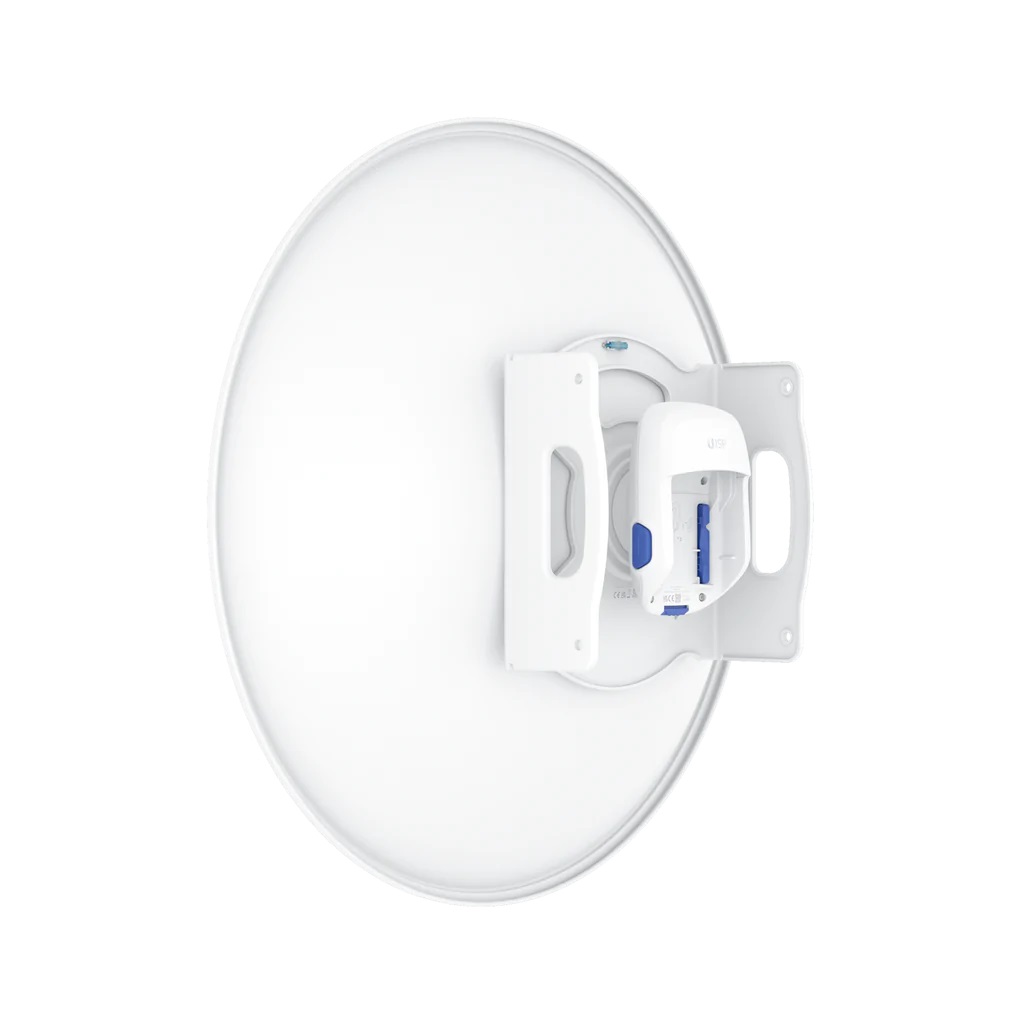

seu sinal. O UISP Dish também possui uma trava em cada lado
para conexão de rádio de encaixe segura.

**Observações: Compatível com AF 5XHD e RP 5AC .

Características:
- Faixa de frequência: 5,15 - 6,875 GHz
- Alcance de link PtP de mais de 30 km
- Suporte de montagem de precisão para fácil instalação e alinhamento
- Duas travas laterais para conexão de rádio de encaixe segura
- Materiais de invólucro: Aço galvanizado com revestimento em pó,
  policarbonato estabilizado contra raios UV, liga de alumínio.
- Capacidade de sobrevivência do vento Até 200 km/h (124 mph)
- Carregamento de vento 860 N a 200 km/h

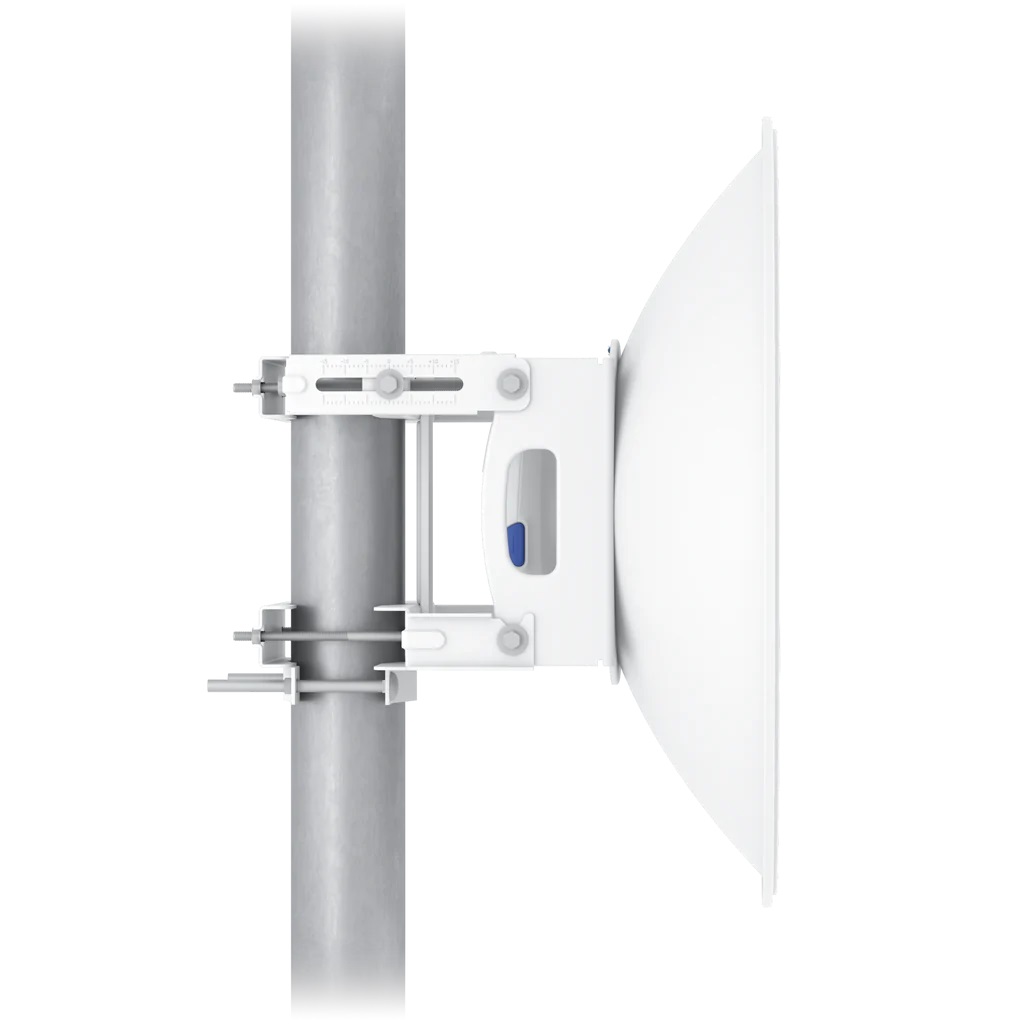

Montagem:
- Kit de montagem de alinhamento (incluído)
- Ajuste mecânico: elevação de ±15°
- Compatibilidade de poste: Ø40 a 90 mm (Ø1,57 a 3,5")

Especificações:
- Impermeabilização IPX6
- Alcance de frequência 5,15 a 6,875 GHz
- Ganho 30 dBi
- largura de feixe
- Azimuth: 5 a 6° (3 dB) / 6,5 a 8° (6 dB)
- Elevação: 5 a 6° (3 dB) / 6,5 a 8° (6 dB)
- Inclinação elétrica 0°
- Máximo VSWR 2:1
- Polarização Dual-linear
- Isolamento entre polígonos 20 dB

Tamanho e peso:
Dimensões Ø 65 x 20 cm
Peso: 4,54 kg
