F. OLT HUAWEI PLACA XG-PON CGID 8*10G XFP N2A MA5800

Especificações Técnicas.

Modelo: F. OLT HUAWEI PLACA CGID 08 XG-PON 10GE XFP N2A MA5800
Código de referência: 8372

XGPON & GPON XFP N2a

Trabalha em conjunto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON.

CÓDIGOS
(7738)F. ONU GPON 10GB XG-PON WIFI 5 HUAWEI HN8346V5 1POT+4GE+2USB
(7739)F. ONU GPON 10GB XG-PON WIFI 6 HUAWEI HN8145X6 1POT+4GE+2USB

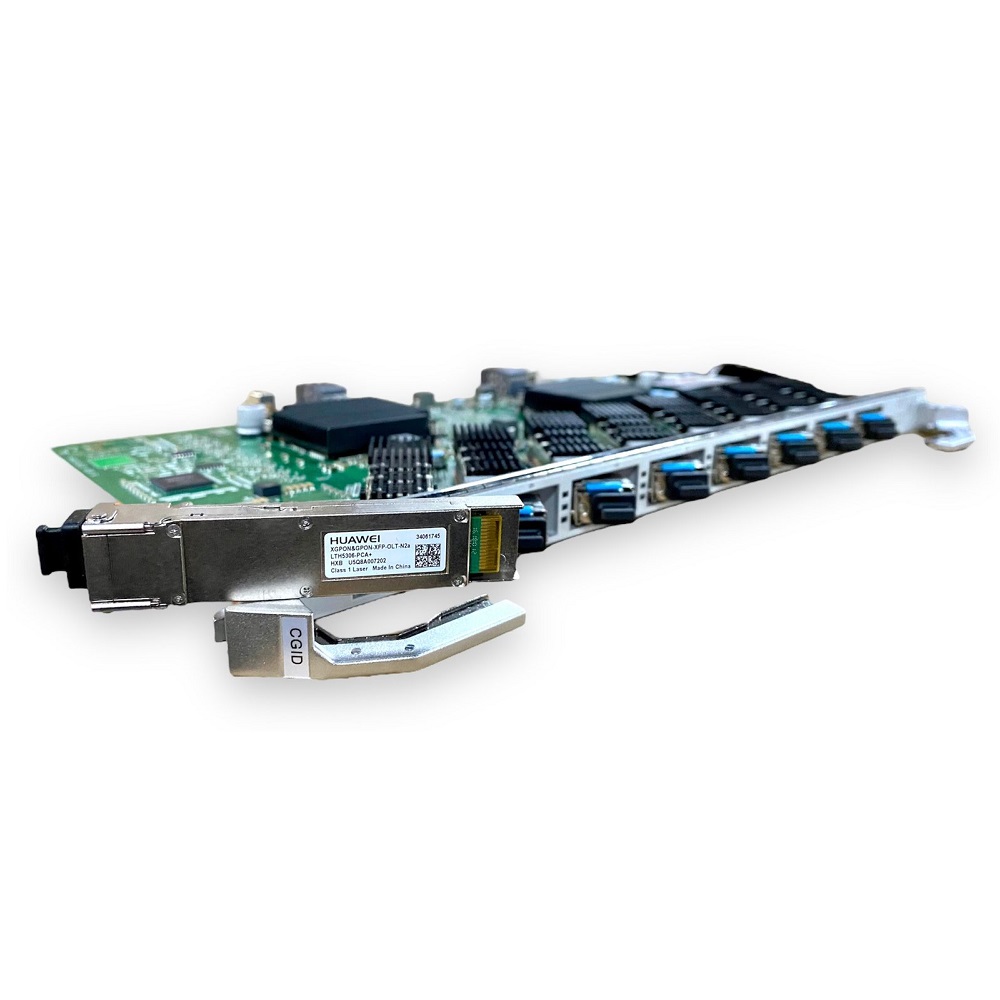

Placa de interface OLT combinada Huawei MA5800 série 8 portas 10G GPON
e GPON com módulo óptico XGPON e GPON XFP N2a

Características:
- Placa de interface OLT combo Huawei 8 portas 10G GPON
  e GPON com módulo óptico XGPON e GPON XFP N2a
- Aplique ao sistema Huawei MA5800 X2, X7, X15, X17 NG OLT
- Rádio split máximo: GPON 1:128 XG-PON: 1:256
- Canal GPON: Tx: 2,488 Gbit/s Rx: 1,244 Gbit/s
- Canal XG-PON: Tx: 9.953Gbit/s, Rx: 2.488Gbit/s
- Tipo de Interface: SC

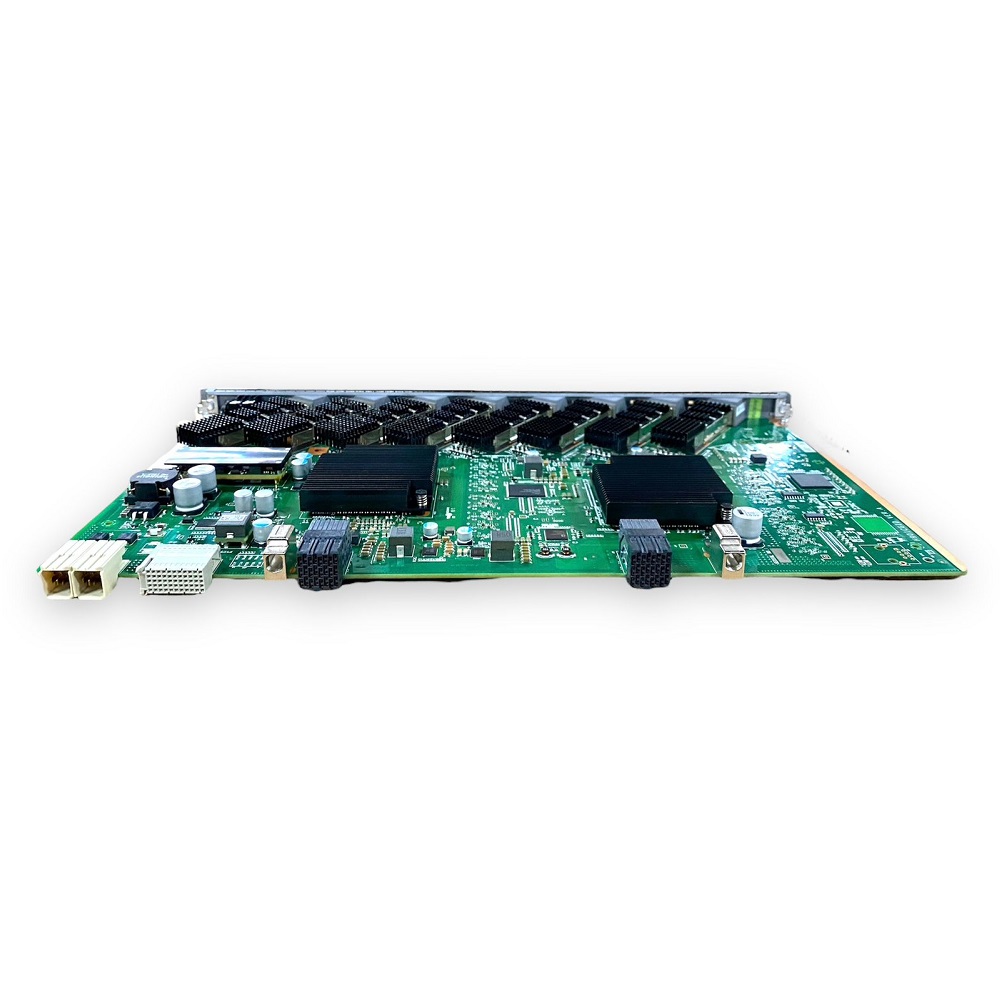

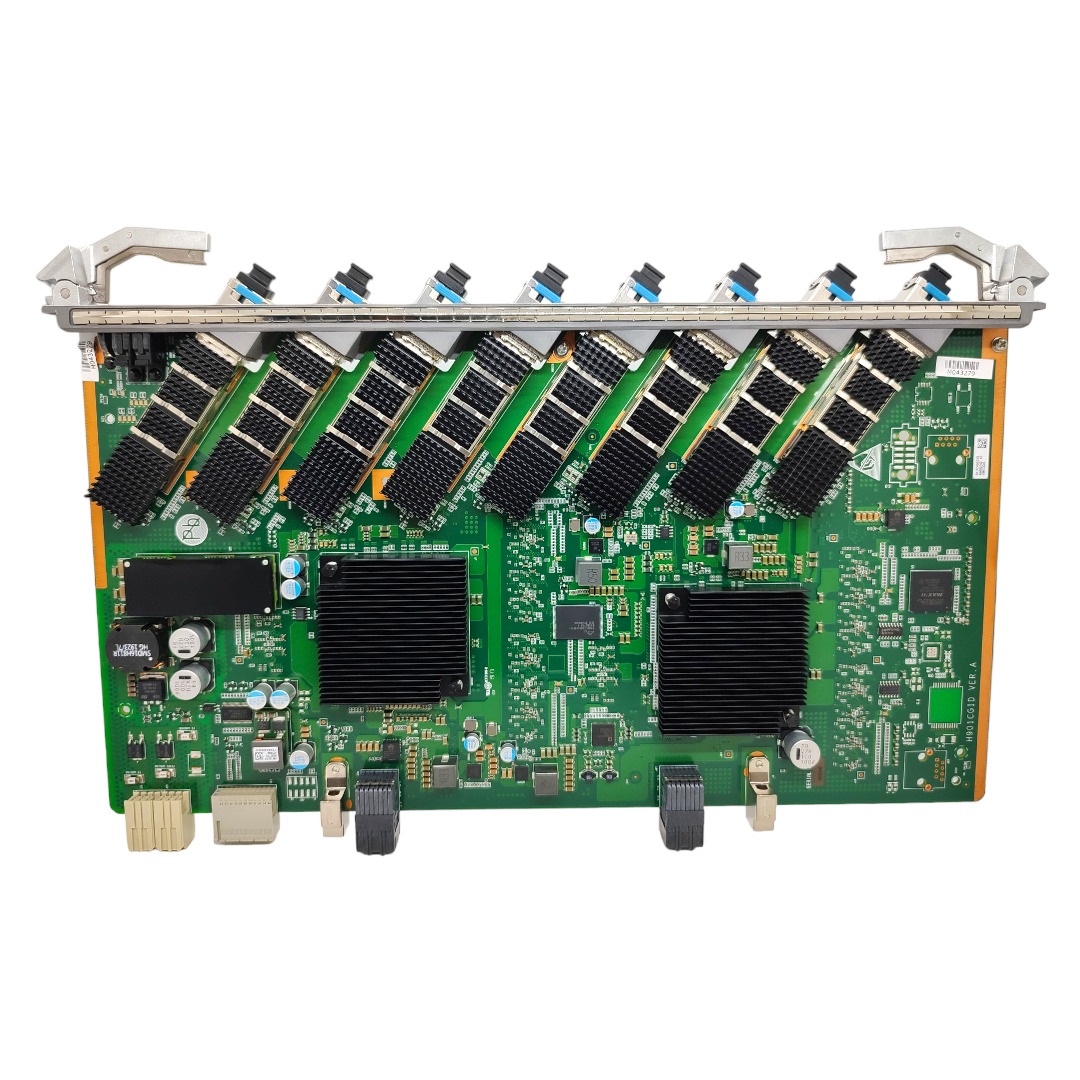

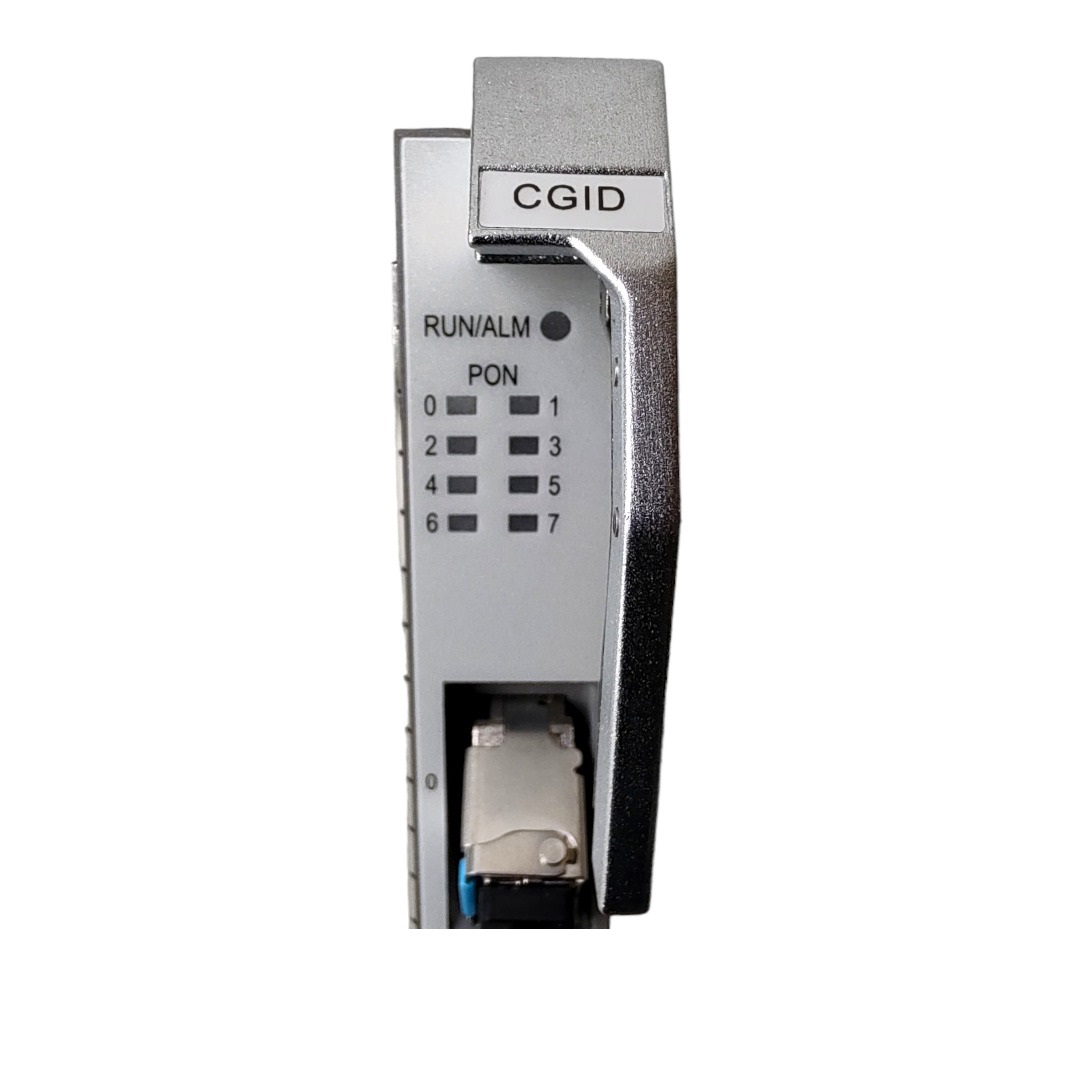

H901CGID é uma placa de interface OLT XG-PON e GPON Combo de
8 portas. Funciona em conjunto com a unidade de rede óptica (ONU) para
fornecer serviços de acesso XG-PON e GPON.

Especificações:

- Porta GPON 8 portas XG-PON e GPON
- Especificação do Módulo GPON SFP+
- Tipo Módulo óptico bidirecional de uma fibra, N2a

Canal GPON:
- Tx: 1490 nm
- Rx: 1310 nm

Canal XG-PON:
- Tx: 1577 nm
- Rx: 1270 nm

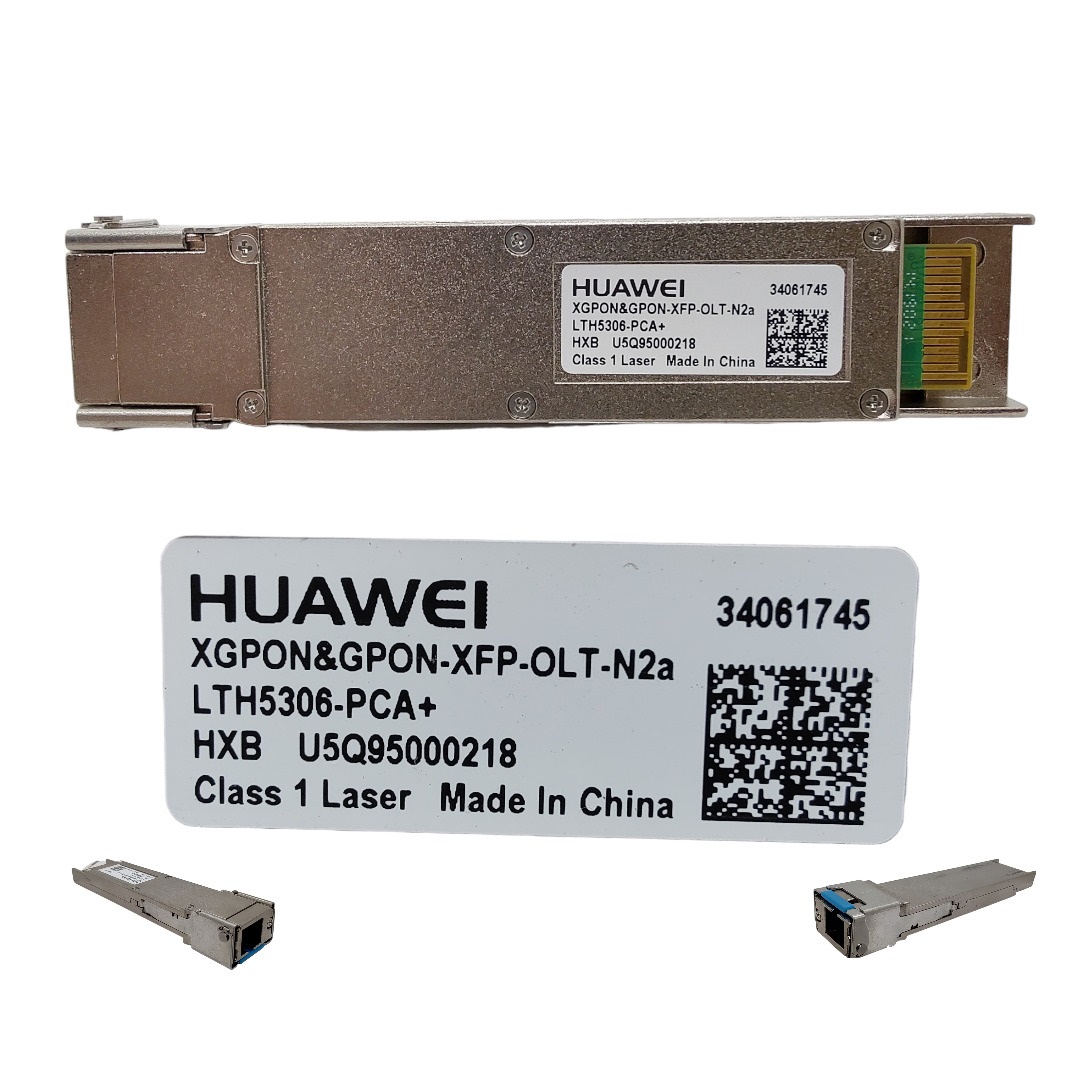

- Tipo de encapsulamento XFP
- Taxa de porta Canal GPON:
- Tx: 2,488 Gbit/s
- Rx: 1,244 Gbit/s

Canal XG-PON:
- Tx: 9,953 Gbit/s
- Rx: 2,488 Gbit/s

Potência óptica de saída mínima
- Canal GPON: 3 dBm
- Canal XG-PON: 4 dBm

Potência óptica de saída máxima
- Canal GPON: 7 dBm
- Canal XG-PON: 8 dBm

Sensibilidade Máxima do Receptor
- Canal GPON: -32 dBm
- Canal XG-PON: -29,5 dBm

- Tipo de conector óptico SC
- Tipo de Fibra Óptica Modo único

Sobrecarga de Potência Óptica
- Canal GPON: -12 dBm
- Canal XG-PON: -9 dBm

- Taxa de extinção 8,2 dB

Função:
- Capacidade de encaminhamento 80 Gbit/s
- Modo de taxa taxa assimétrica

- T-CONTs por porta PON
- GPON: 1024
- XG-PON: 2048

- Fluxos de serviço por placa PON 16368

Tamanho máximo do quadro
- 2052 bytes
- 9216 bytes (quadro jumbo ativado)

- Número máximo de endereços MAC 131072

- Diferença de distância máxima entre duas ONUs na mesma porta PON 40 km

Especificações do dispositivo
- Dimensões (L x P x A) 23,30 mm x 257,90 mm x 399,20 mm
- Estático: 48 W
- Máximo: 78 W
- Temperatura de operação -40°C a +65°C
