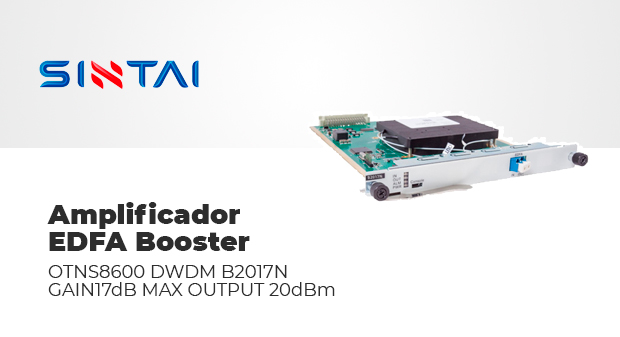

SINTAI OTNS8600 DWDM EDFA BOOSTER AMPLIFICADOR 20DBM B2017N

Especificações Técnicas.

Modelo: SINTAI OTNS8600 DWDM EDFA BOOSTER AMPLIFICADOR 20DBM B2017N
Código referência: 8557

PRODUTO SOB ENCOMENDA

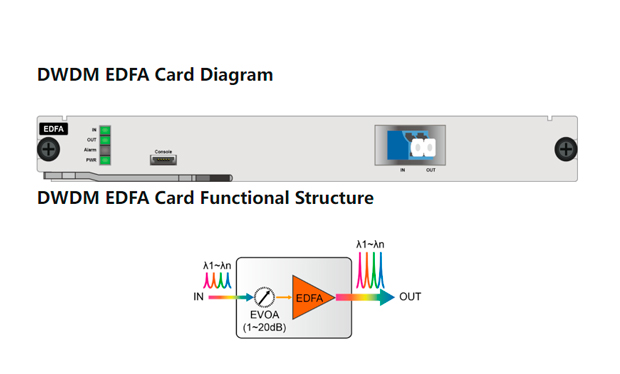

O amplificador EDFA Booster é uma placa de amplificação de fibra dopada com érbio lançada pela Sintai Communication, cuja principal função é compensar a potência da luz do sinal na extremidade de transmissão do link de transmissão, podendo amplificar os sinais ópticos de até 48 canais ( intervalo de canal de 100 GHz) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo. Possui caracteres de ganho plano, ganho bloqueado, figura de baixo ruído, etc. e é um componente indispensável e importante para o sistema DWDM, futuro sistema de alta velocidade e transmissão de longa distância em rede totalmente óptica.

Aplicações:
- Sistemas de transporte DWDM de longa distância
- Sistemas de transporte com grande número de canais
- Sistemas de Transporte que utilizam transceptores que requerem amplificação externa, como PAM4 DWDM
- Sistemas de interconexão de data centers

Características:
- Tipo de Booster, Linha e Pré-amplificador
- amplificadores ópticos
- Amplificação com fibra óptica dopada com Érbio
- Até 48 canais/96 canais DWDM em Banda C
- Controle Automático de Ganho (AGC) e Controle Automático
- Operação de controle de energia (APC)
- Potência de saída saturada com até +23dBm
- Amplificação de um ou dois estágios com
- DCF de estágio intermediário opcional
- Saída VOA integrada opcional com ajuste automático
- Controle de poder
- Gerenciamento de rede através de SNMP e Interface gráfica do usuário
- Figura de baixo ruído para amplificadores de érbio
- Faixa de temperatura operacional -10°C~+60°C

Parâmetros:
- Faixa de comprimento de onda operacional
- Tipo padrão: 1529nm - 1561nm,
- suportando 40 canais (@ 100 GHz) ou 80 canais (@ 50 GHz) para sistemas DWDM de banda C

- Tipo estendido: 1528nm - 1568nm,
- suportando 48 canais (100 GHz) ou 96 canais (50 GHz)
- para sistemas DWDM de banda C estendidos

- EDFA tipo B2017N (V)
- Potência mínima de entrada (típica)1 -30 dBm
- Potência máxima de entrada (típica) +22 dBm
- Potência de saída de saturação (típica) +20 dBm
- Max Gain: 30dB
- Controle de ganho no modo AGC (sem VOA) 16-18 dB
- Controle de potência no modo APC 10-20 dBm
- Faixa de atenuação VOA 0 - 25 dB
- Ganho de planicidade 1,5 dB
- Índice de ruído = 5,5 dB = 5 dB
- Temperatura operacional. faixa -10°C ~ 60°C
- Faixa de umidade operacional 5% ~ 95% sem condensação
- Temperatura de armazenamento -40°C ~ 85°C
- consumo @ potência de saída total < 20W
- MTBF > 100.000 horas

- Função de gerenciamento de rede
- Suporta monitoramento em tempo real do estado de funcionamento da porta EDFA, incluindo: potência óptica, bombeamento óptico, temperatura, etc.
- Suporta limite de desligamento da bomba e função de configuração automática do tempo de recuperação
- Número do slot ocupado Suporta chassi da série OTNS8600, ocupa 1 slot
- Interface óptica LC/UPC, interface especial pode ser personalizada
