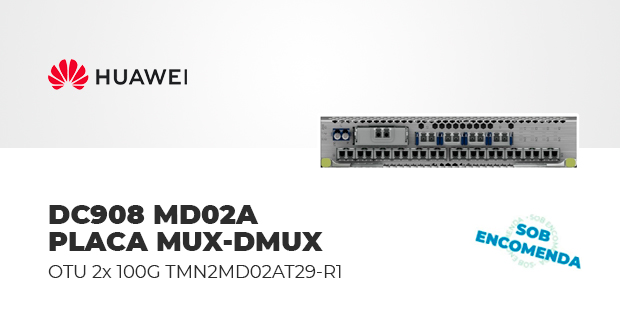

HUAWEI DC908 MD02A PLACA MUX-DMUX OTU 2*100G TMN2MD02AT29-R1

Especificações Técnicas.

Modelo: HUAWEI DC908 MD02A PLACA MUX-DMUX OTU 2*100G TMN2MD02AT29-R1
Código referência: 8581

PRODUTO SOB ENCOMENDA E PROJETO




TMN2MD02AT29-R1

- MD02A é uma placa de unidade de transponder óptico (OTU).
- Ele realiza conversão mútua entre 8G a 100G
- Quaisquer serviços e sinais OTU4/OTUC2.

Tipo de placa: Placa de camada elétrica
Serigrafia: MD02A

Função básica:
- Executa a conversão entre GE/10GE/25GE/40GE/100GE/FC100/FC200/FC400/FC800/FICON8G/FC1200/
- Sinais WAN C1600/FC3200/OTU2/OTU4/OTU2e/STM-64/OC-192/10G e sinais OTU4/OTUC2.

Tipo de serviço do lado do cliente:
- GE: Serviços Ethernet a uma taxa de 1,25 Gbit/s 10GE LAN: Serviços Ethernet a uma taxa de 10,31 Gbit/s 10GE WAN: Serviços Ethernet a uma taxa de 9,95 Gbit/s 25GE LAN: Serviços Ethernet a uma taxa de 25,78 Gbit/s 40GE: Serviços Ethernet a uma taxa de 41,25 Gbit/s 100GE: Serviços Ethernet a uma taxa de 103,125 Gbit/s
- STM-64/OC-192: Serviços SDH/SONET a uma taxa de 9,95 Gbit/s OTU2: Serviços OTN a uma taxa de 10,71 Gbit/s OTU2e: Serviços OTN a uma taxa de 11,1 Gbit/s OTU4: Serviços OTN a uma taxa de 111,81 Gbit/s FC100: Serviços SAN a uma taxa de 1,06 Gbit/s FC200: Serviços SAN a uma taxa de 2,12 Gbit/s
- FC400: Serviços de SAN a uma taxa de 4,25 Gbit/s FC800: Serviços de SAN a uma taxa de 8,5 Gbit/s FICON8G: Serviços de SAN a uma taxa de 8,5 Gbit/s FC1200: Serviços de SAN a uma taxa de 10,5187 Gbit/s FC1600: Serviços de SAN a uma taxa de 14,025 Gbit/s FC3200: Serviços de SAN a uma taxa de 28,05 Gbit/s

Especificação WDM: Suporta as especificações DWDM.

Codificação FEC:
- Suporta codificação RS-FEC quando os serviços 25GE/100GE/FC3200 são recebidos no lado do cliente.
- Suporta codificação SDFEC2 quando a porta do lado WDM funciona no modo 100G_QPSK/100G_wDCM_QPSK.
- Suporta codificação SDFEC quando a porta do lado WDM funciona no modo 200G_16QAM/200G_16QAM-H.
- Suporta codificação SDFEC2 quando a porta do lado WDM funciona no modo 200G_e16QAM.

Formato de modulação de linha:
- No modo 200G: Suporta 200G 16QAM, 200G 16QAM-H e 200G e16QAM.
- No modo 100G: Suporta 100G QPSK wDCM e 100G QPSK

Espaçamento de canal típico:
- 200G_16QAM: 50 GHz Flex
- 200G_e16QAM: 50 GHz Flex
- 200G_16QAM-H: 50 GHz Flex
- 100G_wDCM_QPSK: 50 GHz Flex
- 100G_QPSK: 50 GHz Flex

Criptografia de serviço L1: Com suporte quando o tipo de serviço do lado do cliente não é OTU4
Poder típico (W): 214.00
Potência máxima (W): 242.00
Porta: C1-C4, C5-C16, L1-L2
Tipo de conector: LC/MPO

Função:
- Lado do cliente: C1-C4, C5-C16: Recebe a saída de sinais ópticos de serviço pelo equipamento do cliente.
- Transmite sinais ópticos de serviço para o equipamento do cliente.
- Lado WDM: L1-L2: Recebe sinais OTU4/OTUC2 de comprimento de onda único da unidade multiplexadora óptica ou da unidade OADM.
- Transmite sinais OTU4/OTUC2 de comprimento de onda único para a unidade multiplexadora óptica ou para a unidade OADM.

Tipo de serviço:
- C5-C16: FC800/FICON8G/FC1200/FC1600/FC3200/OTU2/OTU2e/STM-64/10GE WAN/10GE LAN/25GE
- C1-C4: 10GE/40GE/100GE/OTU4
- L1-L2: OTU4
- /OTUC2

Nota da porta:
- C2/C4: 8*10GE (QSFP-DD)
- C1-C4: 100GE/OTU4 (QSFP28)
- C1-C4: 40GE/4*10GE (QSFP+)C5-C16: FC800/FICON8G/FC1200/FC1600/OTU2/OTU2e/STM-64/10GE WAN/10GE LAN (SFP+)
- C5-C16: 25GE/FC800/FC1600/FC3200 (SFP28)

Contagem de slots:  OptiXtrans DC908: 2
Dispositivo aplicável: OptiXtrans DC908: Slot 1, Slot 3, Slot 5, Slot 7
