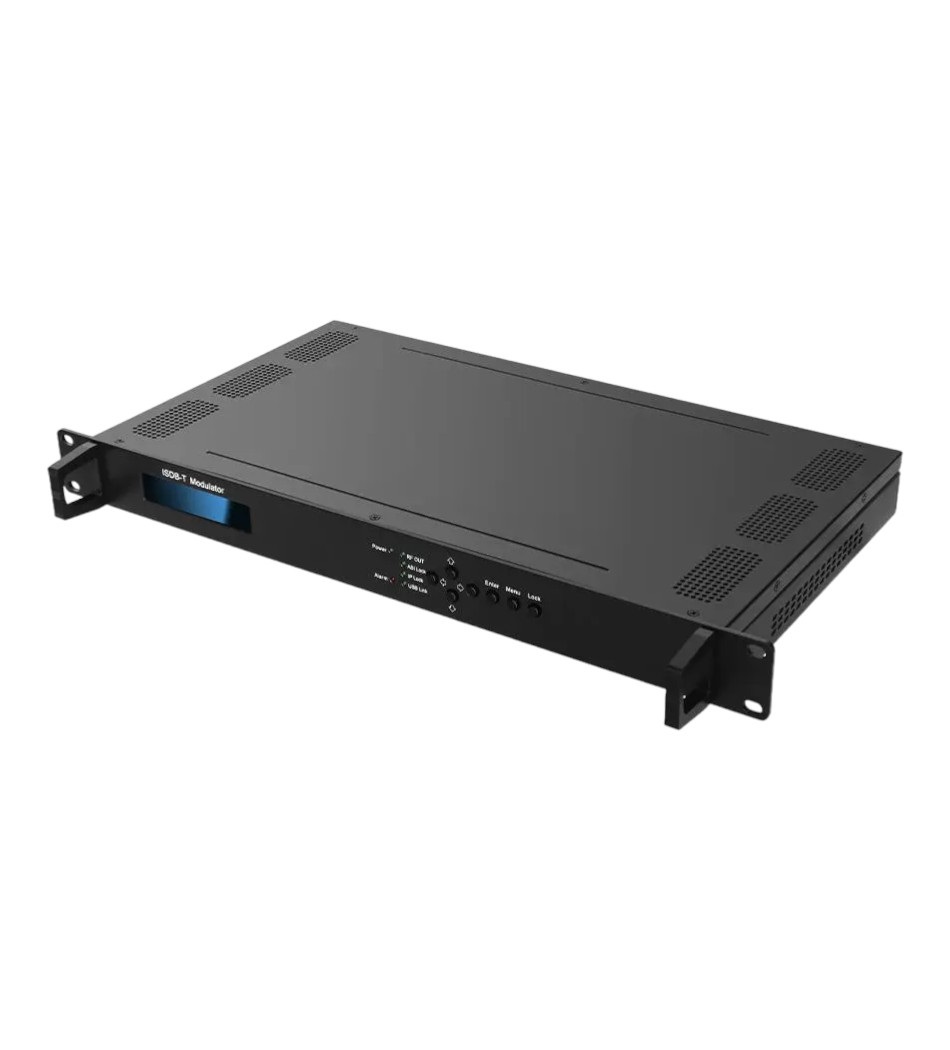

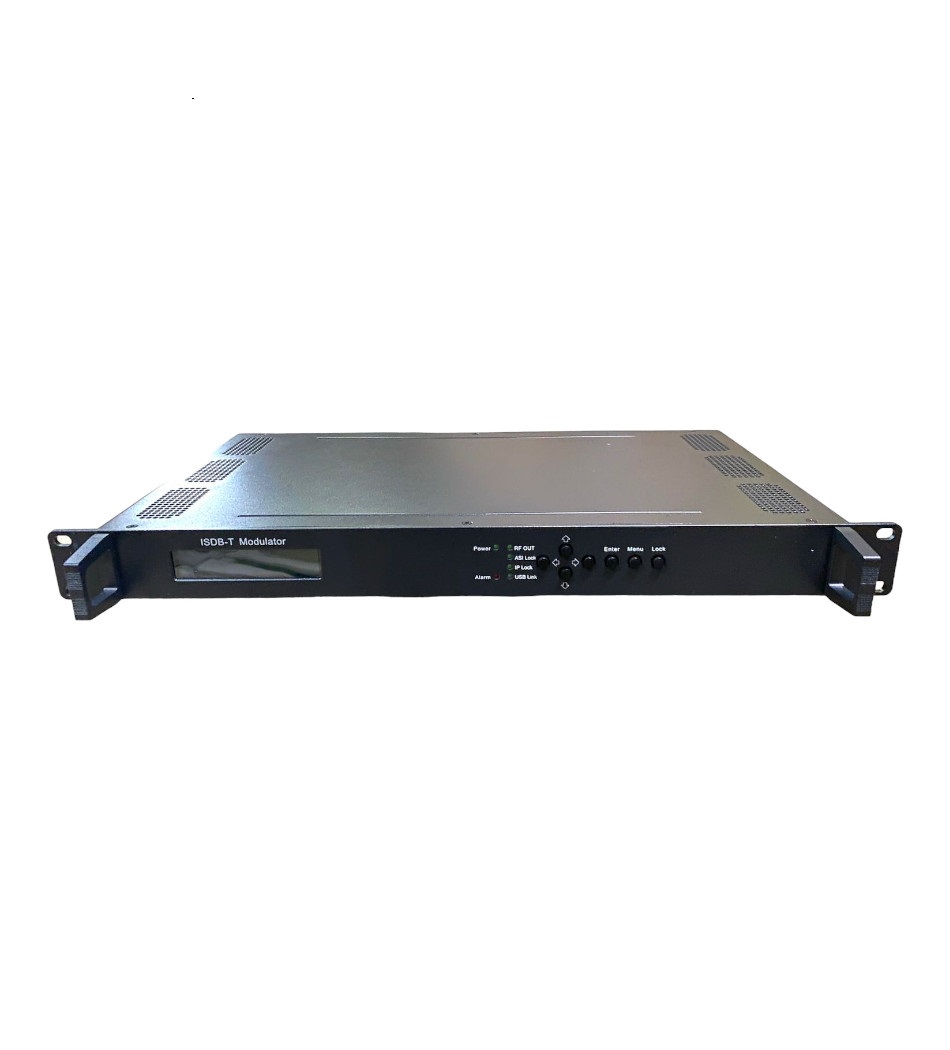

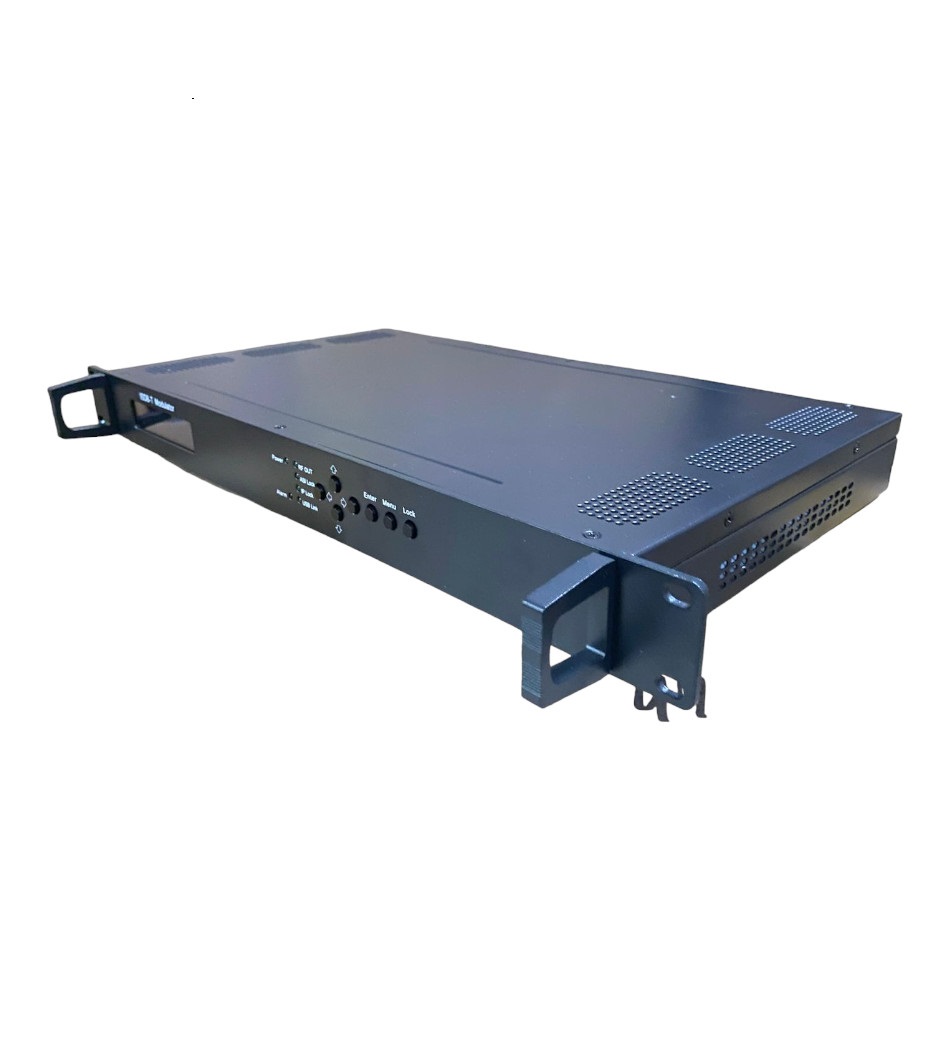

IPTV MODULADOR SFT3308L-16 16CH ISDB-T/DVB-C/DVB-T/ATSC

Especificações Técnicas.

Modelo: IPTV MODULADOR SFT3308L-16 16CH ISDB-T/DVB-C/DVB-T/ATSC
Código referência: 86881

Este modulador 16 em 1 é uma solução integrada para transmissão de sinais de televisão digital, compatível com os padrões ISDB-T, DVB-T, DVB-C e ATSC. Ele suporta a multiplexação e modulação desses sinais, permitindo a integração de até 512 entradas IP através de 8 portas Gigabit Ethernet, além de fornecer 16 portadoras não adjacentes ISDB-T via interface RF (50 MHz ~ 960 MHz). Projetado para sistemas de transmissão DTV de nova geração, o dispositivo destaca-se por seu alto nível de integração, desempenho elevado e baixo custo.

Principais Recursos

• Multiplexação e Modulação:
  • Suporta 16 canais para multiplexação e modulação nos padrões ISDB-T, DVB-T e DVB-C (compatível com ATSC conforme aplicável).
  • Permite remapeamento de até 256 PIDs por canal, com suporte a AC filtering, edição PSI/SI e ajuste preciso de PCR.
• Entradas e Saídas:
  • Suporte para até 512 entradas IP via 8 portas Gigabit (Data1, Data2 e painel frontal – cada porta suporta até 512 IP).
  • 16 saídas IP sobre UDP/RTP/RTSP (unicast e multicast) – versão II.
  • 16 saídas de portadoras não adjacentes ISDB-T.
• Transporte e Protocolos:
  • Utiliza transporte de TS (Transport Stream) sobre UDP/RTP, com suporte a IGMP V2/V3.
  • Taxa máxima de transmissão de cada entrada GE: 840 Mbps.

Parâmetros de Modulação

• Padrão: ARIB STD-B31
• Largura de Banda: 6 MHz
• Constelação: QPSK, 16QAM, 64QAM
• Intervalos de Guarda: 1/32, 1/16, 1/8, 1/4
• Modos de Transmissão: 2K, 4K, 8K
• Taxas de Código: 1/2, 2/3, 3/4, 5/6, 7/8
• MER (Modulation Error Ratio): 40 dB
• Frequência RF: 50 – 960 MHz (ajustada em passos de 1 KHz)
• Nível de Saída RF: de -20 dBm a +10 dBm (87 – 117 dBµV), com passo de 0,1 dB

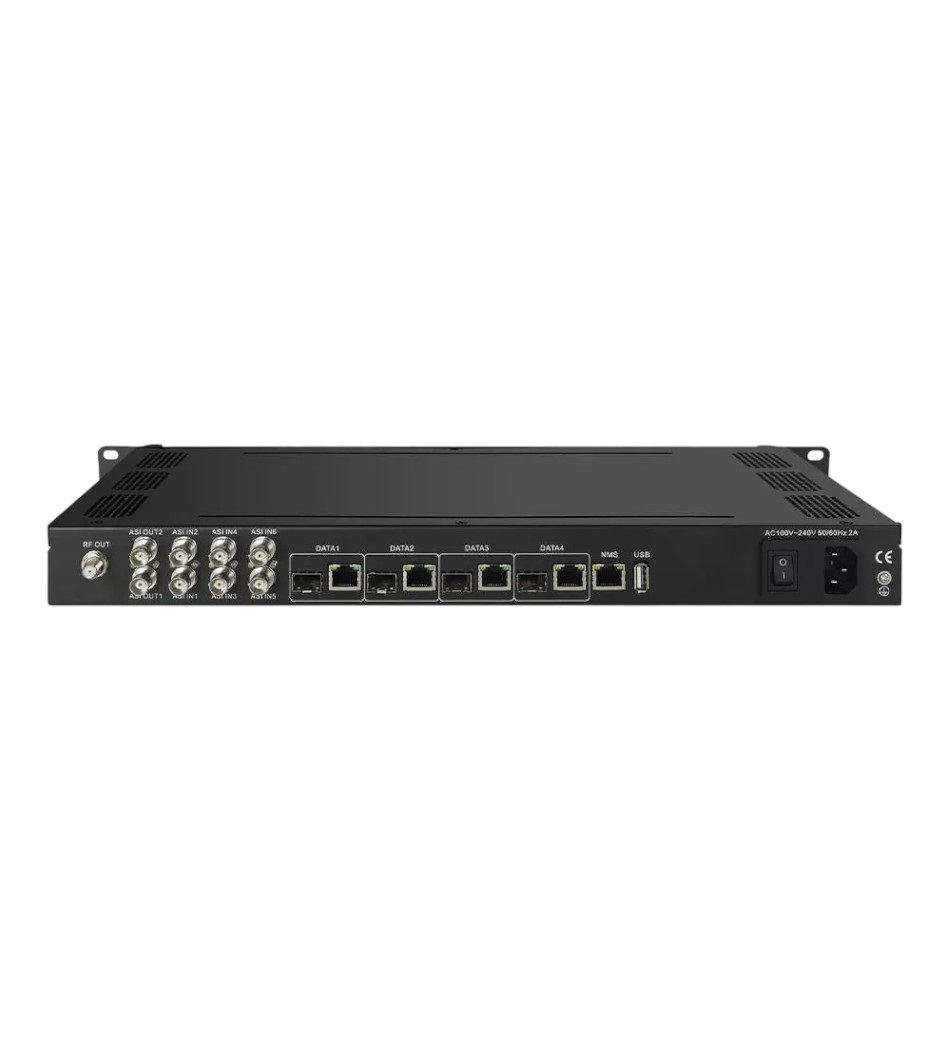

Saídas RF e TS

• Saída RF:
  • Interface: 1 porta tipo F, com impedância de 75 Ω
  • ACLR: -50 dBc
• Saída TS:
  • 16 saídas IP via UDP/RTP/RTSP (unicast/multicast)
  • Disponível através de 4 portas Ethernet (Data1 e Data4)

Sistema e Gerenciamento

• Software de Gerenciamento: Suporte a NMS (Network Management System) para configuração e monitoramento via web.
• Dimensões: 480 mm (L) × 327 mm (C) × 44,5 mm (A)
• Peso: 5,5 kg
• Condições de Operação:
  • Temperatura de operação: 0°C a 45°C
  • Temperatura de armazenamento: -20°C a 80°C
  • Umidade operacional: 10% a 90% (sem condensação)
• Alimentação:
  • AC 100-240V, 50/60 Hz
  • Consumo de energia: 15,4 W
