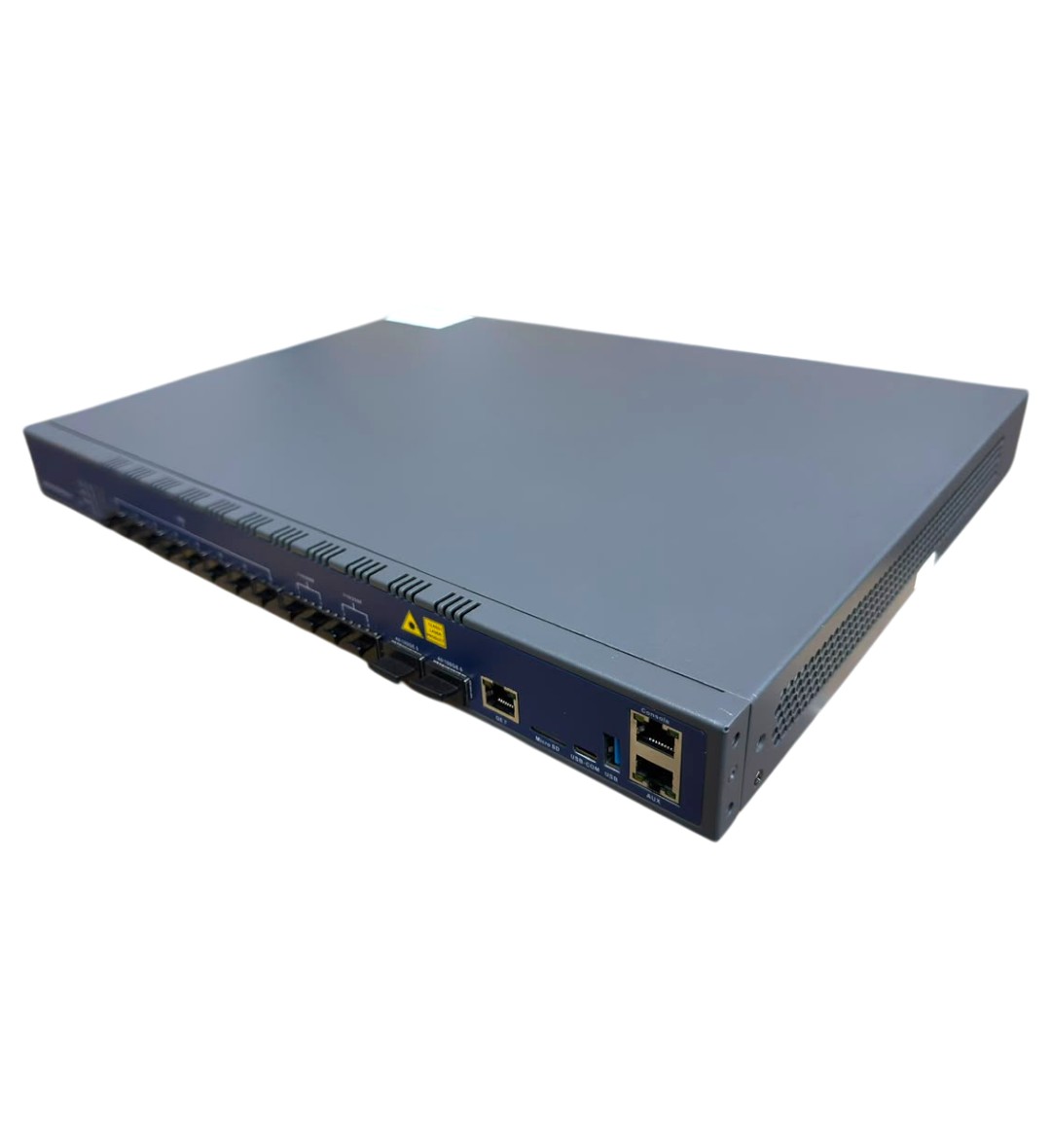

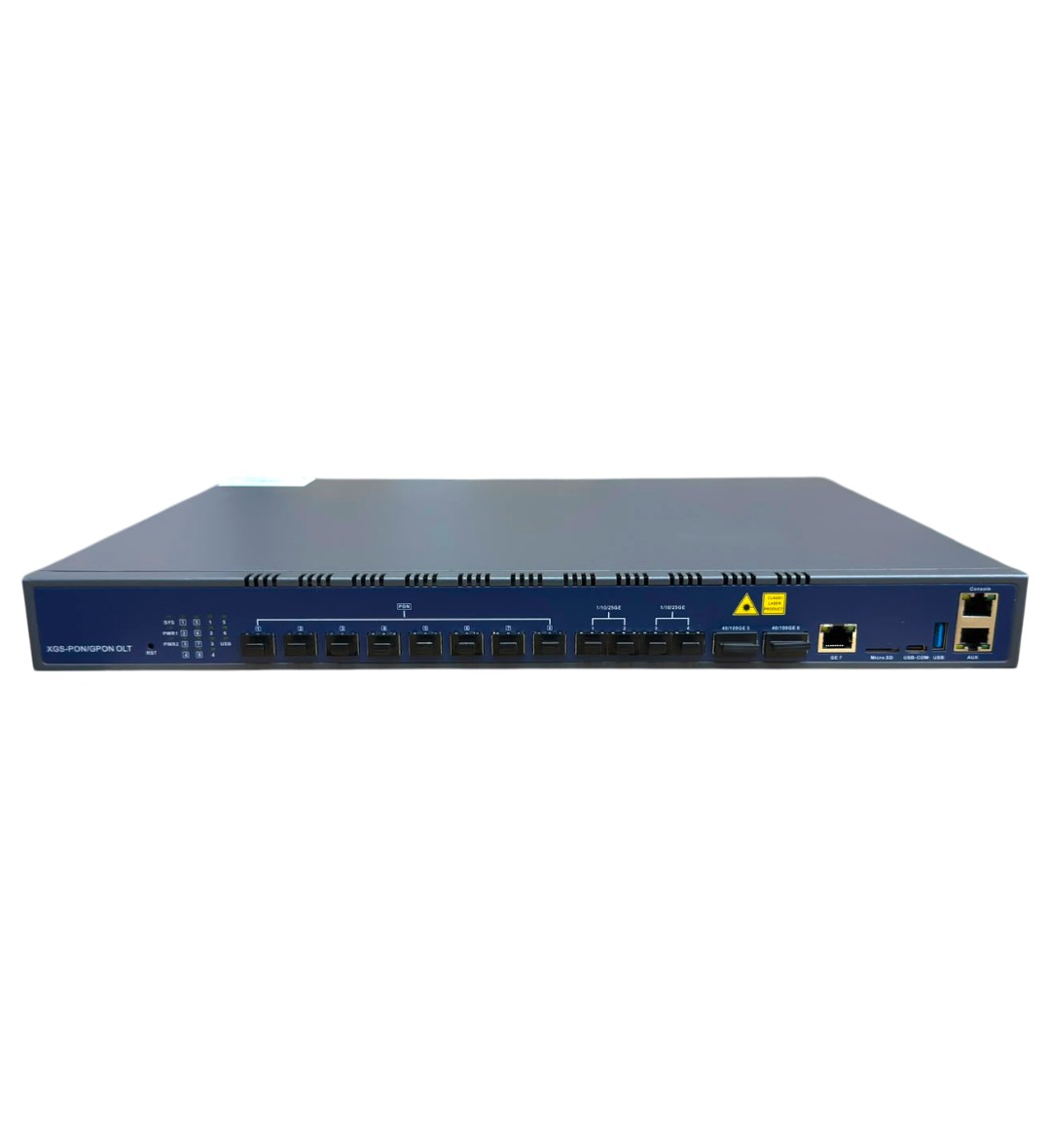

F. GPON OLT 8PON V3600G1-C XG/XGS 2*100GE 4*25GE 1*GE 1U

OBS: Se sua aplicação for uma mistura de gpon / xg pon / xgs pon olt, sugerimos o modelo 3600g1-C,

com suporte a 8 portas, modo combinado, gpon e xg pon e xgs pon podem funcionar simultaneamente.

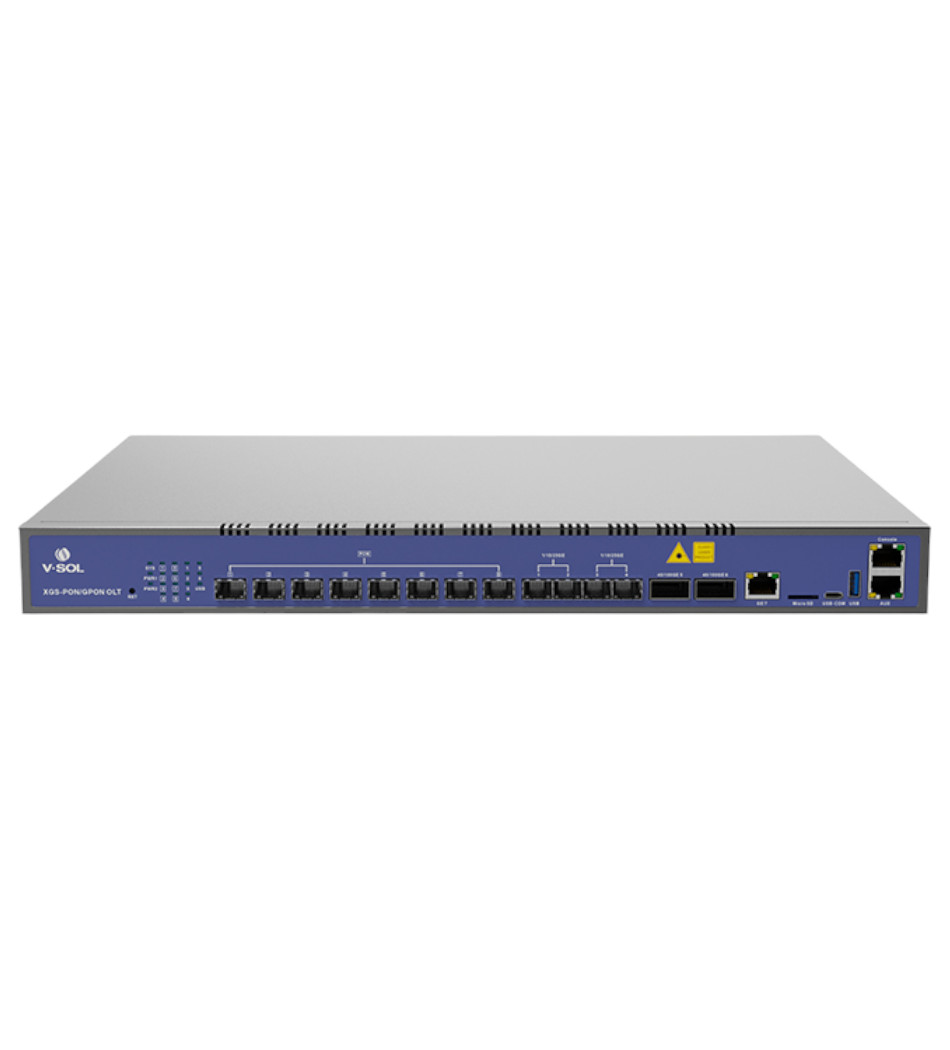

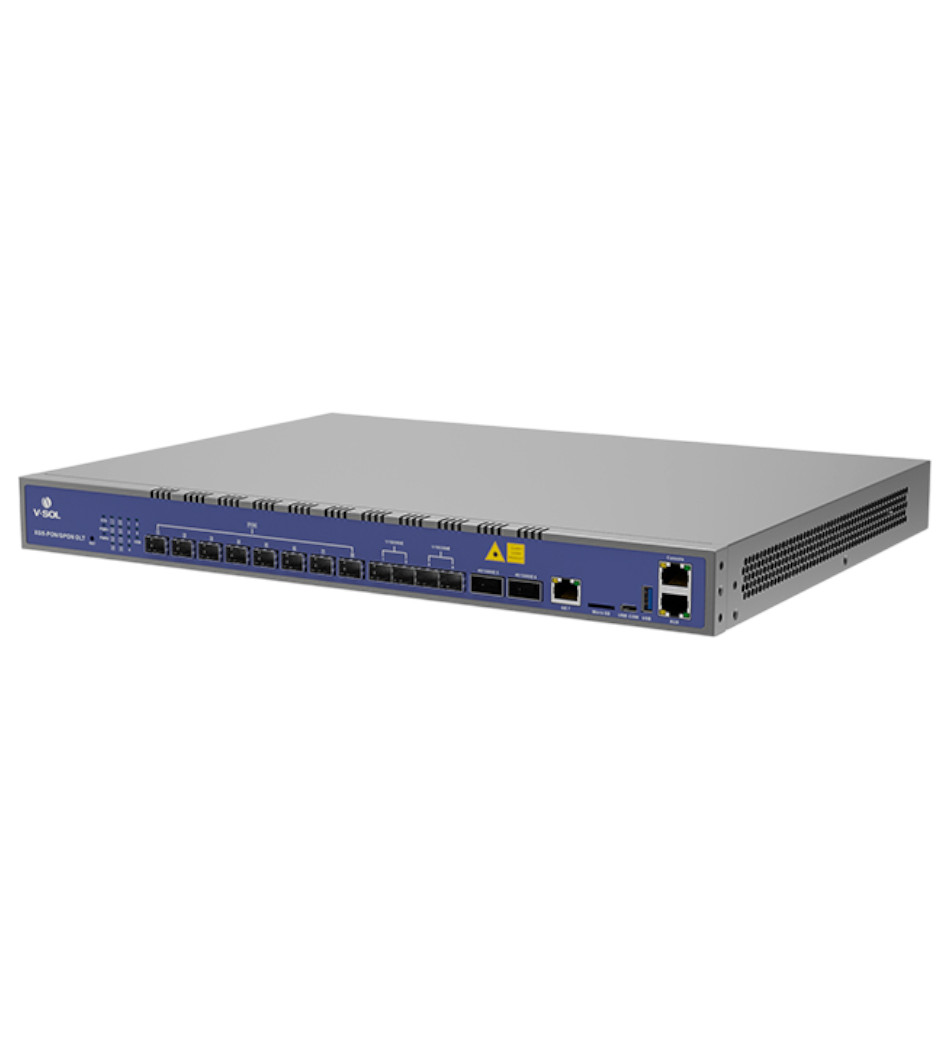

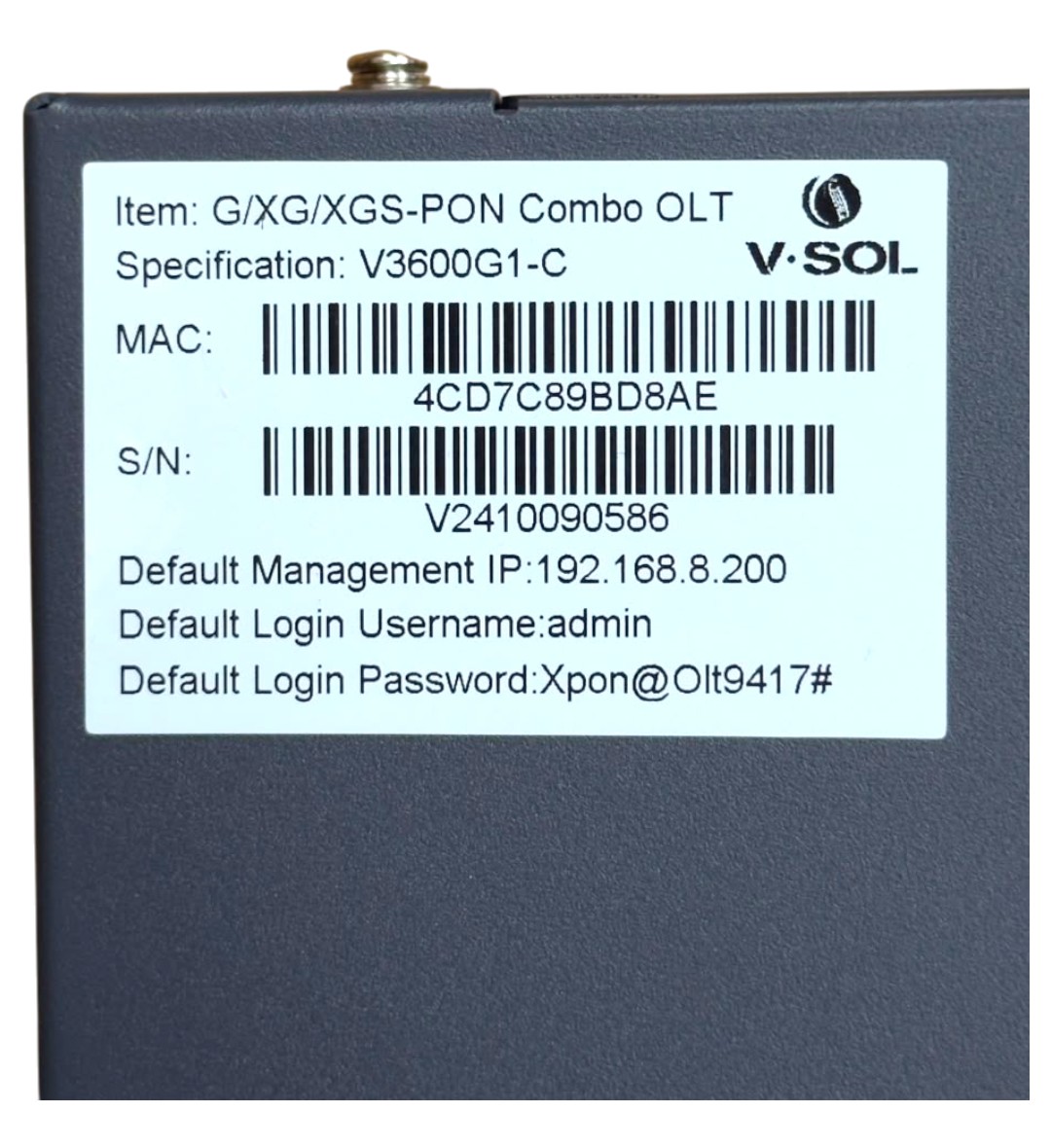

VSOL V3600G1-C: OLT Combo GPON/XG(S)-PON

Este equipamento é projetado para provedores de internet que desejam oferecer serviços de alta velocidade, suportando tanto as tecnologias GPON (Gigabit Passive Optical Network) quanto XG(S)-PON (10-Gigabit-capable Passive Optical Network/10-Gigabit Symmetric Passive Optical Network). A principal vantagem é a capacidade de migrar suavemente de GPON para XG(S)-PON, sem a necessidade de substituir todo o hardware.

Especificações Técnicas Detalhadas:

• Modelo: V3600G1-C
• Tipo: OLT Combo GPON/XG(S)-PON
• Fator de Forma: 1U 19 polegadas (padrão para instalação em racks)
• Peso: 4.8 kg

Interfaces:

• Portas Uplink:

  • 8 portas no total
  • 1x RJ45 (1 Gigabit Ethernet - GE)
  • 4x SFP28 (25 Gigabit Ethernet - 25GE)
  • 2x QSFP28 (Suporta 25GE/50GE/100GE) - Oferece alta capacidade de uplink para conectar a redes de backbone.

• Portas PON (Optical Network):

  • 8 portas Combo XG(S)-PON/GPON. Cada porta pode operar em um dos padrões.

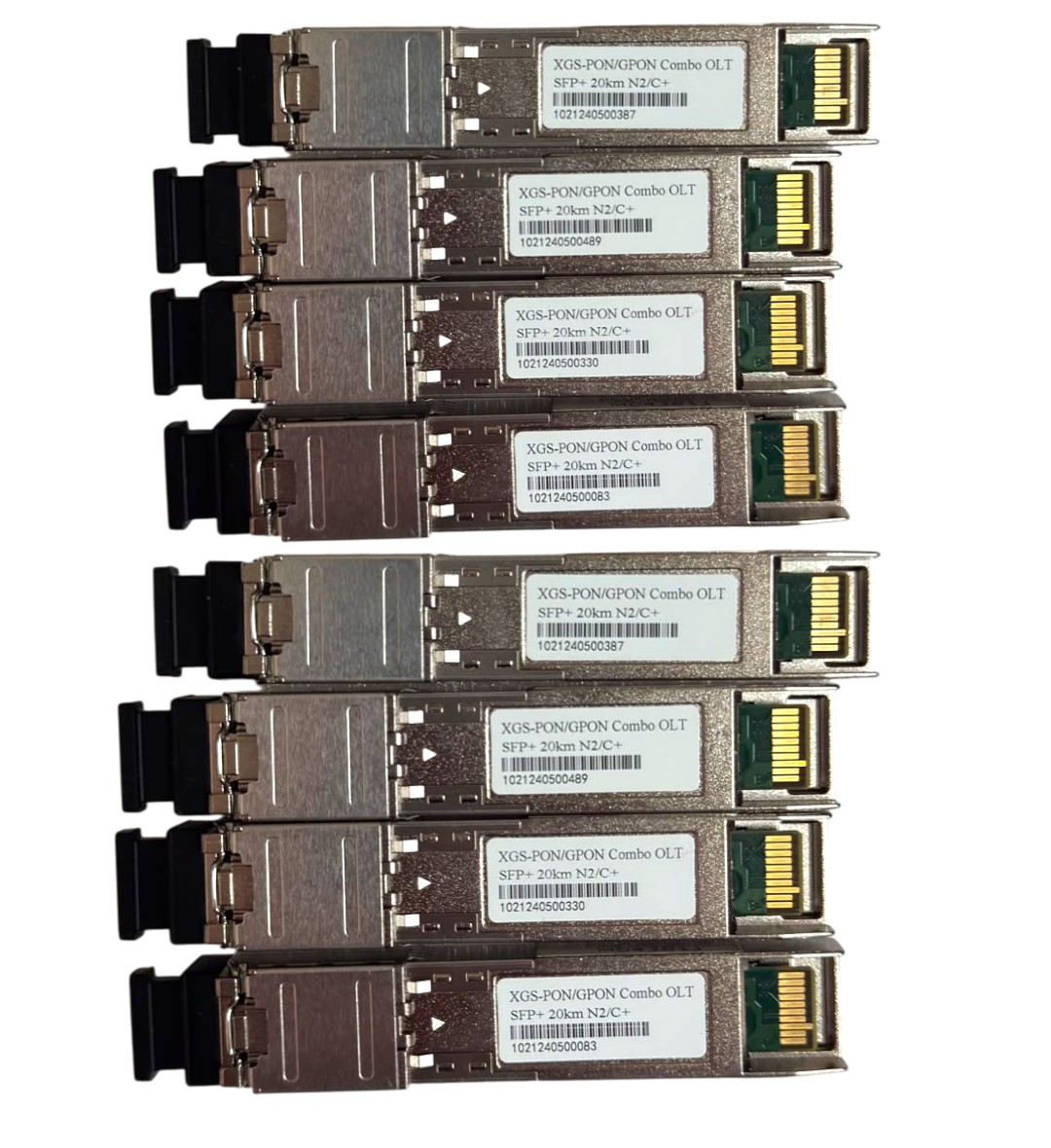

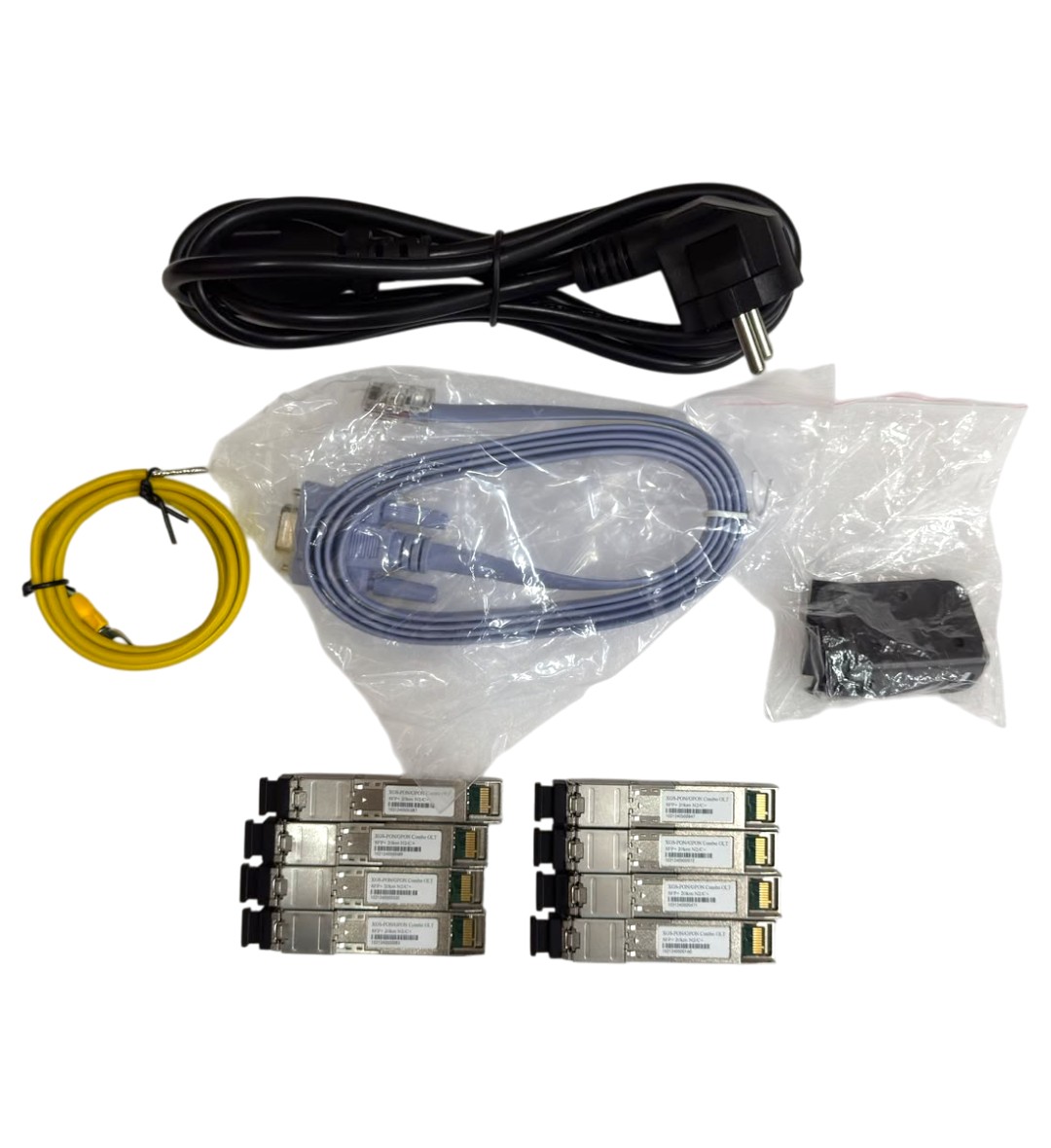

  • Interface Física: Slots SFP+ (permite flexibilidade na escolha dos módulos ópticos).
  • Tipo de Conector: SC/UPC (conector óptico comum).
  • Taxa de Divisão Óptica: 1:256 (máximo), 1:128 (recomendado) - Indica quantos ONTs (Optical Network Terminals, os equipamentos dos clientes) podem ser conectados a uma única porta PON. Uma taxa de divisão menor geralmente resulta em melhor desempenho.

• Portas de Gerenciamento:

  • 1x 10/100/1000BASE-T (para gerenciamento em banda).
  • 1x Console (para acesso direto via linha de comando).
  • 1x USB 3.0.
  • 1x USB Tipo C (console).
  • 1x MicroSD.

Performance:

• Largura de Banda do Backplane: 1960 Gbps (capacidade total de processamento do switch interno).
• Taxa de Encaminhamento de Porta: 566.928 Mpps (capacidade de processar pacotes por segundo).

Características Ópticas:

• Distância de Transmissão: Até 20 km (distância máxima entre o OLT e os ONTs).
• Velocidade da Porta PON:
  • GPON: Upstream 1.244 Gbps / Downstream 2.488 Gbps.
  • XG-PON: Upstream 2.488 Gbps / Downstream 9.953 Gbps.
  • XGS-PON: Upstream 9.953 Gbps / Downstream 9.953 Gbps (simétrico).
• Comprimento de Onda:
  • GPON: Upstream 1310 nm / Downstream 1490 nm.
  • XG(S)-PON: Upstream 1270 nm / Downstream 1577 nm.
• Potência TX (Transmissão):
  • GPON: +3 dBm ~ +7 dBm.
  • XG(S)-PON: +4 dBm ~ +7 dBm.
• Sensibilidade Rx (Recepção):
  • XGS-PON: -28 dBm.
  • XG-PON: -29.5 dBm.
  • GPON: -32 dBm.
• Saturação de Potência Óptica:
  • XGS-PON: -7 dBm.
  • XG-PON: -9 dBm.
  • GPON: -12 dBm.

Proteção:

• Proteção contra Raios (Energia): 6 KV.
• Proteção contra Raios (Interface): 4 KV.

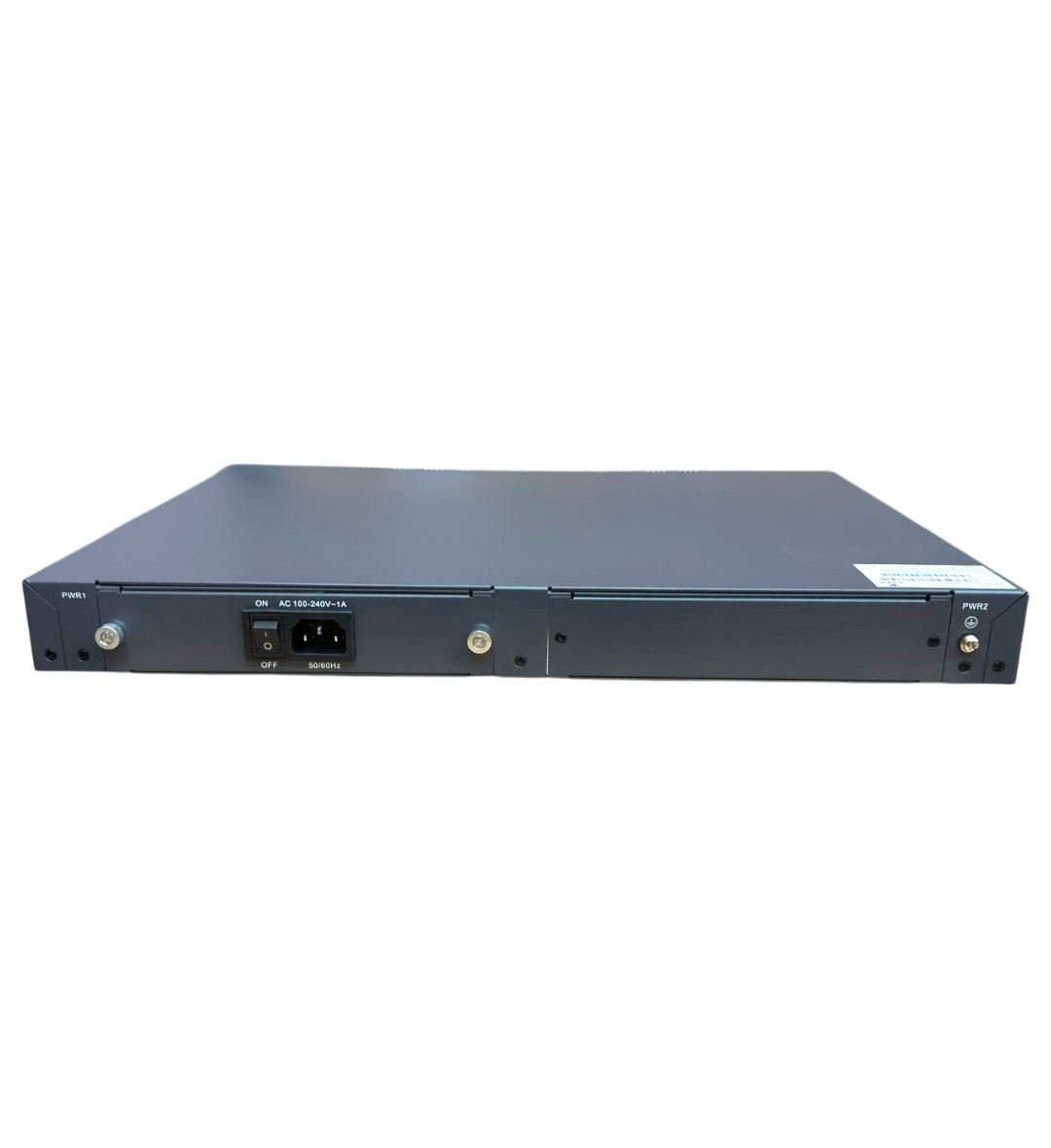

Alimentação:

• Tensão de Trabalho: AC 100 ~ 240 V (bivolt automático).
• Consumo de Energia: 150 W.

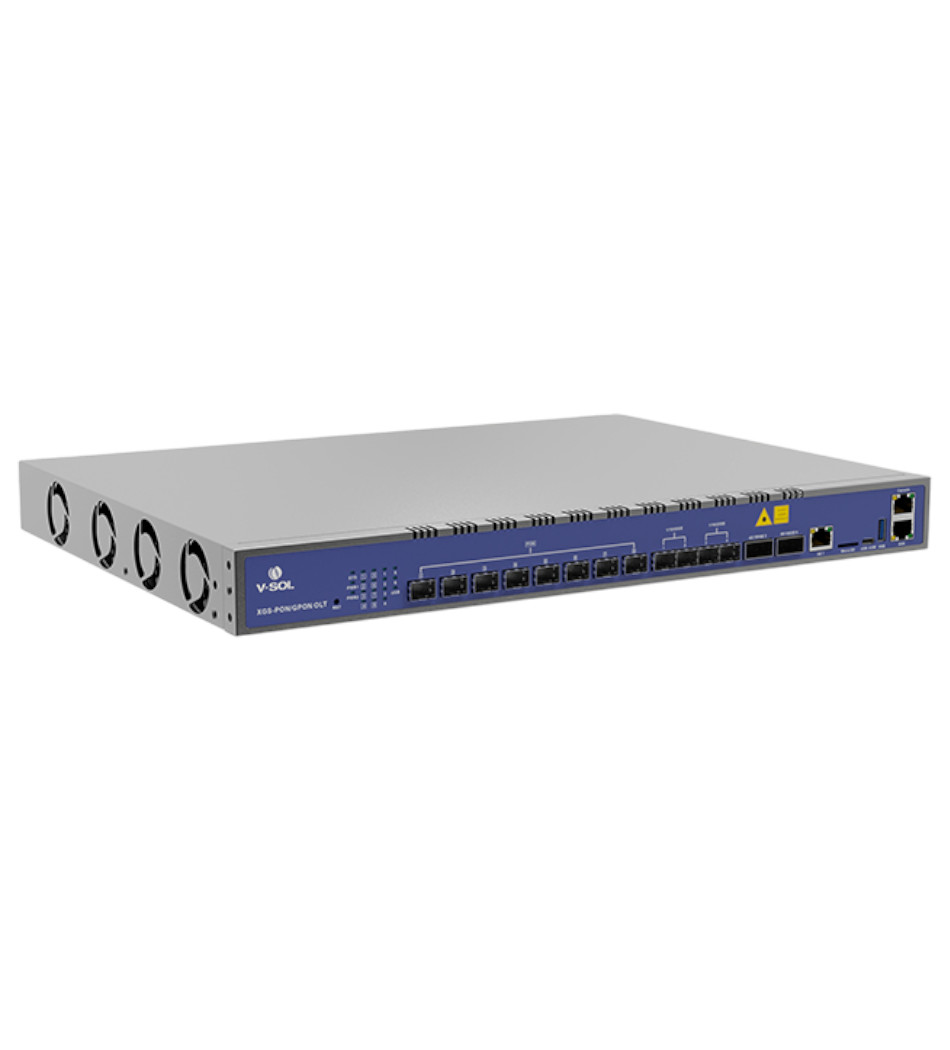

• Ventilação: 4 ventiladores.

Gerenciamento:

• Modos de Gerenciamento: CLI (Console/Telnet/SSH), WEB.
• Funções de Gerenciamento: SNMP, Telnet, CLI, WEB, SSH v2, controle de ventiladores, monitoramento de portas, gerenciamento de configuração, gerenciamento de ONTs online, gerenciamento de usuários, gerenciamento de alarmes.

Funcionalidades de Switch Layer 2:

• Endereço MAC: 32K.
• Suporte a 4096 VLANs, incluindo marcação/desmarcação, transmissão transparente, tradução e QinQ.
• Controle de tempestade, isolamento de porta, limitação de taxa de porta.
• Suporte a 802.1D (Spanning Tree Protocol) e 802.1W (Rapid Spanning Tree Protocol).
• Suporte a LACP (Link Aggregation Control Protocol) estático e dinâmico.
• QoS (Quality of Service) baseado em porta, VID, TOS e endereço MAC.
• Lista de controle de acesso (ACL).
• Controle de fluxo IEEE802.x.
• Estatísticas e monitoramento de estabilidade de porta.

Funcionalidades de Multicast:

• IGMP snooping.
• 2048 grupos de multicast IP.

Funcionalidades de DHCP:

• Servidor DHCP, Relay DHCP, DHCP snooping, DHCP option 82.

Funcionalidades de Roteamento Layer 3:

• Proxy ARP.
• 4096 rotas de host de hardware, 512 rotas de sub-rede de hardware.
• Suporte a Radius, Tacacs+.
• Suporte a IP source guard.
• Suporte a rotas estáticas e dinâmicas (RIP v1/v2, RIPng e OSPF v2/v3).

Suporte a IPv6:

• Suporte a NDP (Neighbor Discovery Protocol).
• Suporte a IPv6 Ping, IPv6 Telnet, roteamento IPv6.
• Suporte a ACL baseado em endereço IPv6 de origem/destino, porta L4, tipo de protocolo, etc.
• Suporte a MLD v1/v2 snooping.

Funcionalidades PON:

• T-CONT DBA (Dynamic Bandwidth Allocation).
• Tráfego x-GEM.
• Conformidade com ITU-T G.9807 (XGS-PON) e ITU-T G.987 (XG-PON).
• Distância de transmissão de até 20 km.
• Suporte a criptografia de dados, multicast, porta VLAN, separação, RSTP, etc.
• Suporte a descoberta automática/detecção de link de ONT/atualização remota de software.
• Prevenção de tempestade de broadcast, alarme de desligamento, isolamento de porta.

Ambiente:

• Temperatura de Trabalho: -20 °C a +60 °C.
• Umidade de Trabalho: 5% a 95% (sem condensação).
• Temperatura de Armazenamento: -40 °C a +70 °C.
• Umidade de Armazenamento: 5% a 95% (sem condensação).

Conclusão:

O VSOL V3600G1-C é um OLT robusto e com alta capacidade, ideal para redes FTTx (Fiber to the x) que necessitam de alta velocidade e escalabilidade. A combinação de GPON e XG(S)-PON oferece flexibilidade para atender às demandas atuais e futuras dos usuários. As múltiplas interfaces de uplink de alta velocidade (25GE e 100GE) garantem a capacidade de suportar um grande número de usuários e serviços.

Datasheet: Clique aqui
