IPTV ENCODER 08CH 8 DVB-S/S2/S2X 16*SPTS UDP/RTP NEP100-A

Especificações Técnicas.

Modelo: IPTV NEP100-A 16*SPTS UDP/RTP 8*HDMI 8*FTA DECODER/DVB/SINT
Código referência: 9207

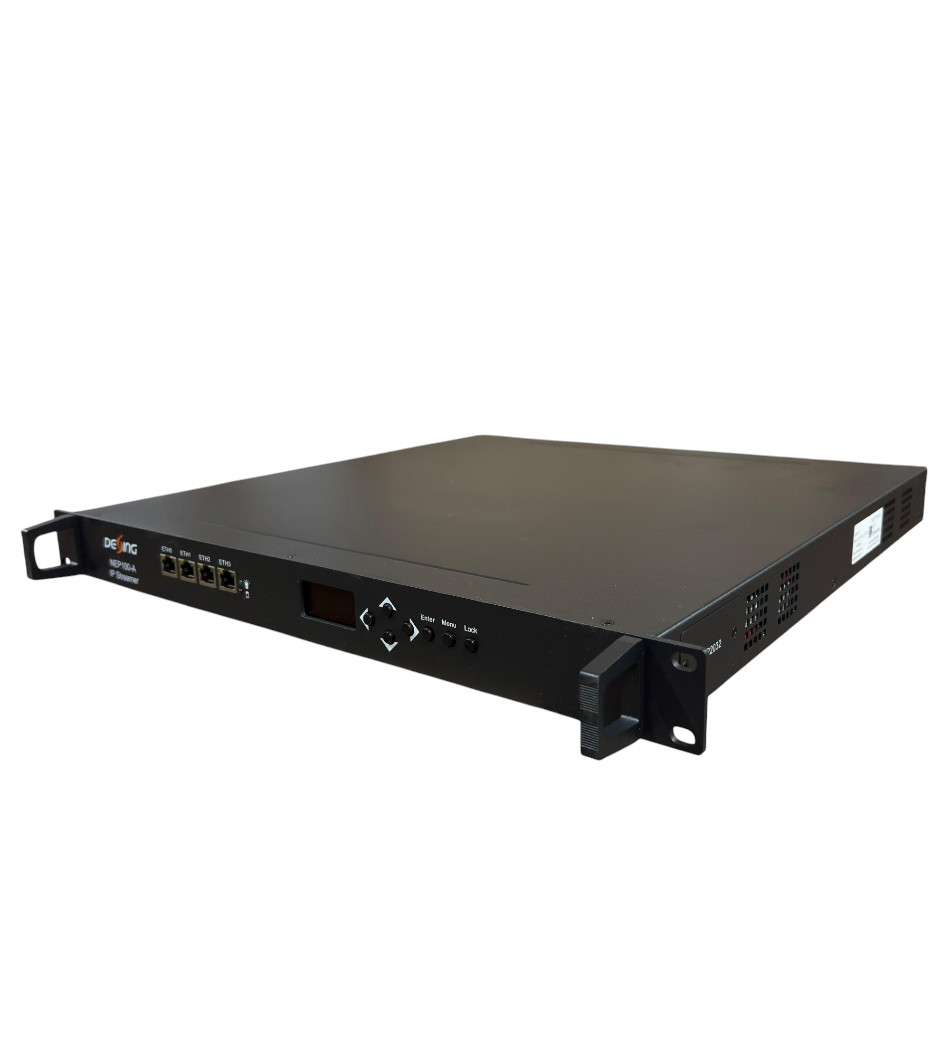

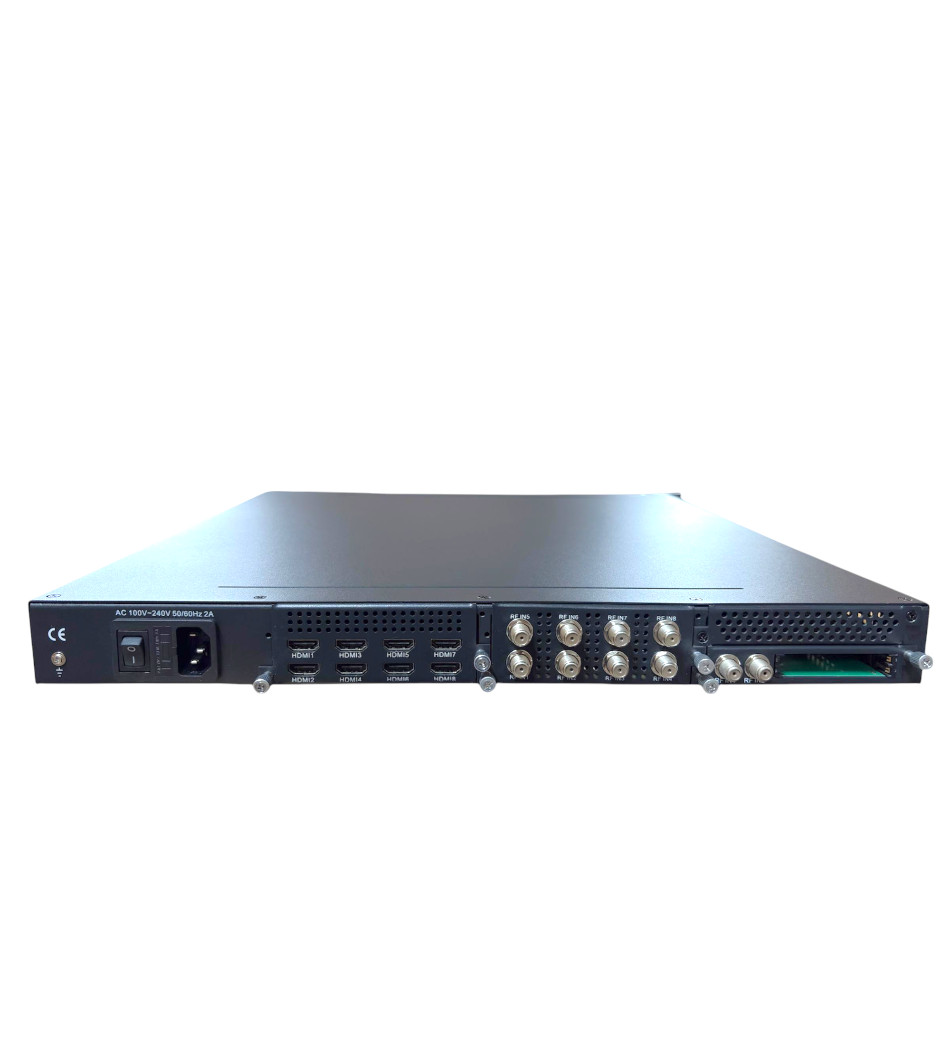

IPTV MEDIA GATEWAY IP NEP100-A 1U

ACOMPANHA:
- 1x CHASSIS 1U
- 1x PLACA DX902A : Placa de descodificação de 2 sintonizadores
- 1x PLACA ENCODER DX228S 8*HDMI
- 1x PLACA DX908 8 FTA DVB-S/S2/S2X

O NEP100-A é um dispositivo 1U modularizado de forma flexível, com recursos de codificador/receptor, gateway IP e servidor IPTV. Ele é ideal para conversão de protocolo e aplicativos de sistema IPTV, como em hotéis, hospitais e comunidades. Suporta até 3 cartões de transmissão plugáveis, como cartões codificadores e sintonizadores, para sinais HDMI e sintonizadores. Converte fluxos IP de entrada e portas Ethernet sobre protocolos SRT, HTTP, UDP, RTP, RTSP, HLS, TS e RTMP. Integrado ao software de gerenciamento Dexin IPTV e cartões Streamer.

Principais características:

• Codificador/Receptor, Gateway IP e Servidor IPTV em um único dispositivo.

• 2 GUI da Web separadas: uma para placas e gateway, outra para servidor IPTV.

• Suporta upload de arquivos TS diretamente na GUI da Web.

• Suporta corte intercalado de um programa ao vivo, arquivo TS e imagem.

• Suporte ao recurso anti-jitter de IP para fluxos de IP externos.

• Suporte para download do Dexin IPTV APK diretamente na GUI da Web.

• Controle de senha multinível para segurança.

• Botão LCD/Tecla para verificação de configuração de rede.

• Design modularizado, com suporte para até 3 cartões, opção flexível.

Especificações:

• Entradas IP: ETH 1 e 2, portas GE sobre SRT, HTTP, UDP (SPTS), RTP (SPTS), RTSP (sobre UDP, carga útil: mpeg TS) e HLS.

• Saída IP: ETH0, porta GE sobre SRT, HTTP (Unicast), UDP (SPTS, Multicast), RTP, RTSP, HLS e RTMP (programa H.264 e codificação AAC).

• Sistema: Tempo de troca de canal com DEXIN' STB: HTTP (1-3s), HLS (0,4-0,7s).

• Recursos de IPTV: Canal ao vivo, VOD, introdução ao hotel, jantar, serviço de hotel, introdução ao cenário, APLICATIVOS, adição de legenda de rolagem, palavras de boas-vindas, imagens, propaganda, vídeo, música (aplicáveis ao aplicativo de saída IP no STB/Android TV instalado com o Dexin IPTV APK).

• Dimensões: 482 mm × 464 mm × 44 mm (modelo 1U).

• Gerenciamento: 2 GUI da Web separadas (uma para placas e gateway, outra para servidor IPTV) por meio de ETH3 (modelo 3U por meio de ETH5).

• Temperatura: 0~45°C (operação), -20~80°C (armazenamento).

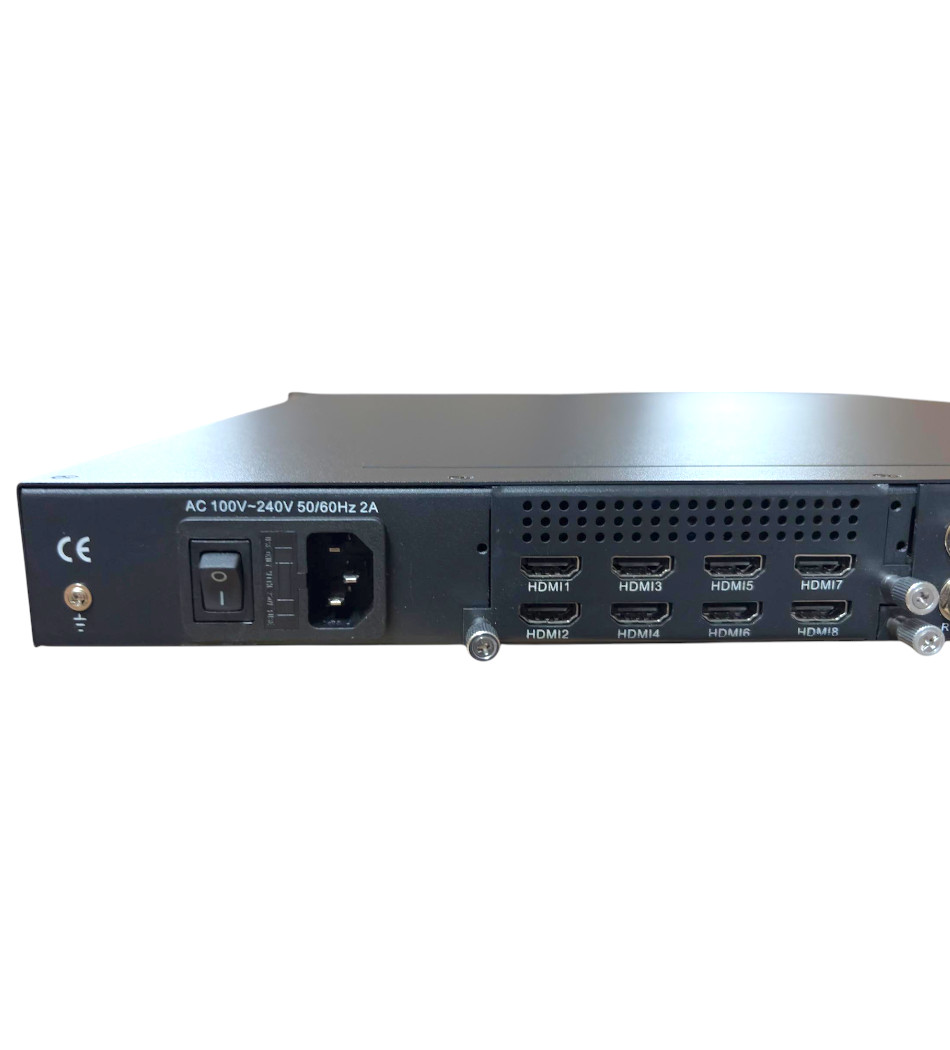

• Fonte de energia: AC 100V - 240V - 50/60Hz 2A

Exemplo de aplicação:

Sistema IPTV como Servidor

Conversão de protocolo como um Streamer

Especificações das placas

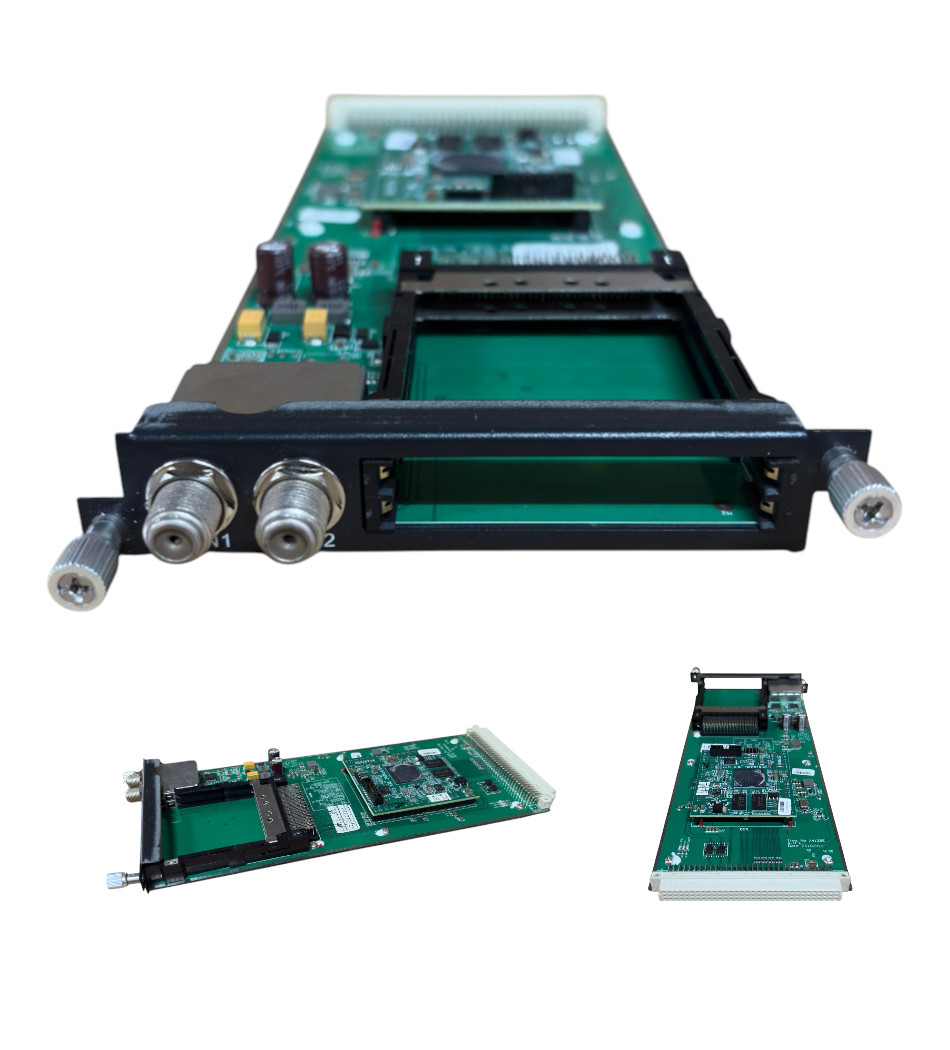

PLACA DX902A 2 *SINTONIZADORES

Placa de descodificação de 2 sintonizadores DX902A

• Entradas: 2 sintonizadores, tipo F.

• Saídas: 16 SPTS sobre UDP/RTP.

• DVB-CI: 2 slots de interface comuns independentes.

Padrão:

• DVB-S/S2/S2X;

  • DVB-S:

    • Frequência de entrada: 950-2150MHz.

    • Taxa de símbolo: QPSK 1~45Msps.

    • Intensidade do sinal: -65~ -25dBm.

    • Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8.

  • DVB-S2:

    • Frequência de entrada: 950-2150MHz.

    • Taxa de símbolo: QPSK/8PSK 1~45Msps, 16APSK 1~45 Msps, 32APSK1~32 Msps.

    • Demodulação FEC: 1/2, 2/3, 3/4, 5/6, 7/8, 4/5, 5/6, 8/9, 9/10.

  • DVB-S2X:

    • Frequência de entrada: 950-2150MHz.

    • Taxa de símbolo: QPSK/8PSK/16APSK 0,5~45 Msps; 8APSK/32APSK: 0,5~40Msps.

    • Demodulação FEC: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20. 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18. 8APSK: 5/9-E, 26/45-E. 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90. 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9.

Multiplexação:

• Remapeamento máximo de PID: 256 pids de saída.

• Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela PSI/SI.

Descodificação:

• Quantidade CAM/CI: 2.

• Modo BISS: Modo 1, Modo E; 32 teclas BISS.

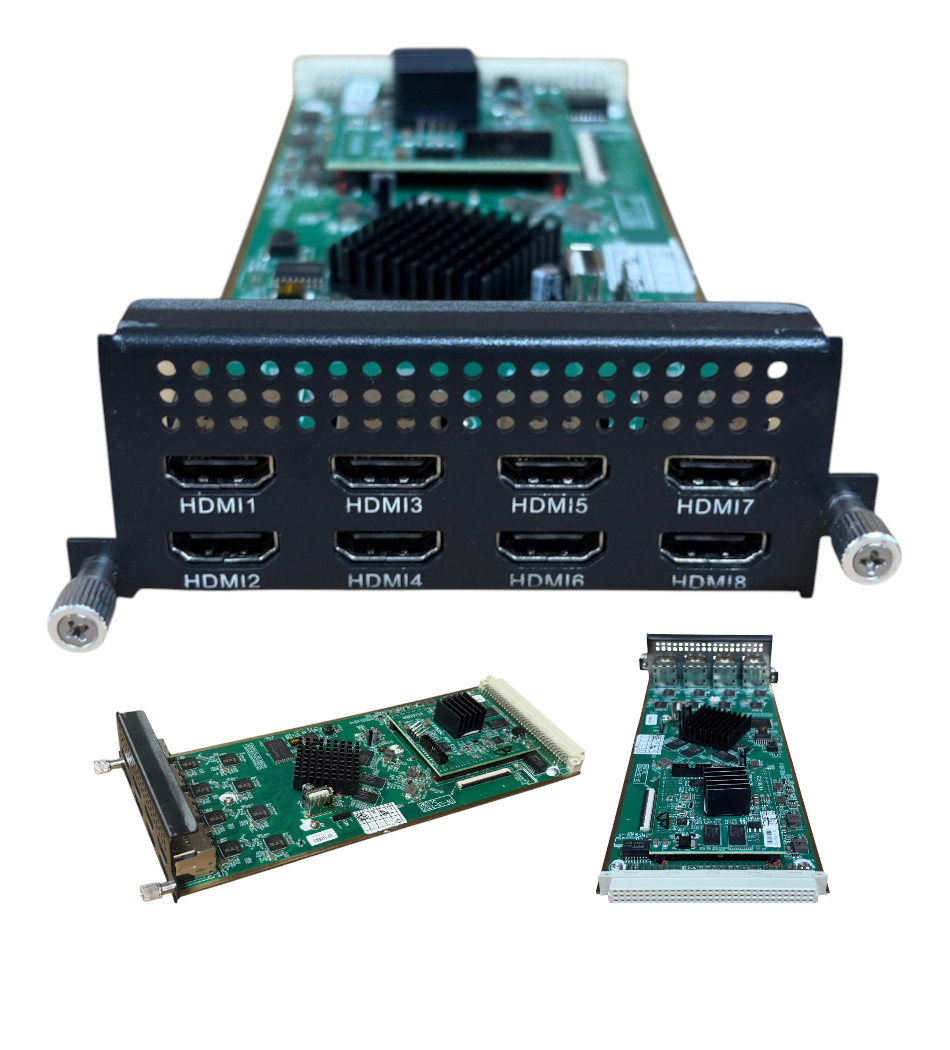

PLACA DX228S 8*HDMI ENCODER

Placa codificadora HDMI DX228S

• Entrada: 8*HDMI (4 HDMI disponíveis).

• Saída: 8*SPTS (4 SPTS se 4 HDMI) saída sobre UDP/RTP/RTSP, Unicast/Multicast.

Codificação de vídeo:

• Formato de vídeo: MPEG-4 AVC/H.264.

• Resolução de entrada: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i.

• Resolução de saída: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P, 720×480_30P.

• Estrutura do GOP: IP…P (ajuste do quadro P, sem quadro B).

• Taxa de bits de vídeo: 1 Mbps ~ 13 Mbps cada canal.

• Controle de taxa: CBR/VBR.

Codificação de áudio:

• Formato de áudio: MPEG1 Layer II, LC-AAC, HE-AAC e AC3 Pass through, suporta ajuste de ganho de áudio.

• Taxa de amostragem: 48 KHz.

• Taxa de bits de áudio:

  • MPEG-1 Camada 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps.

  • LC-AAC

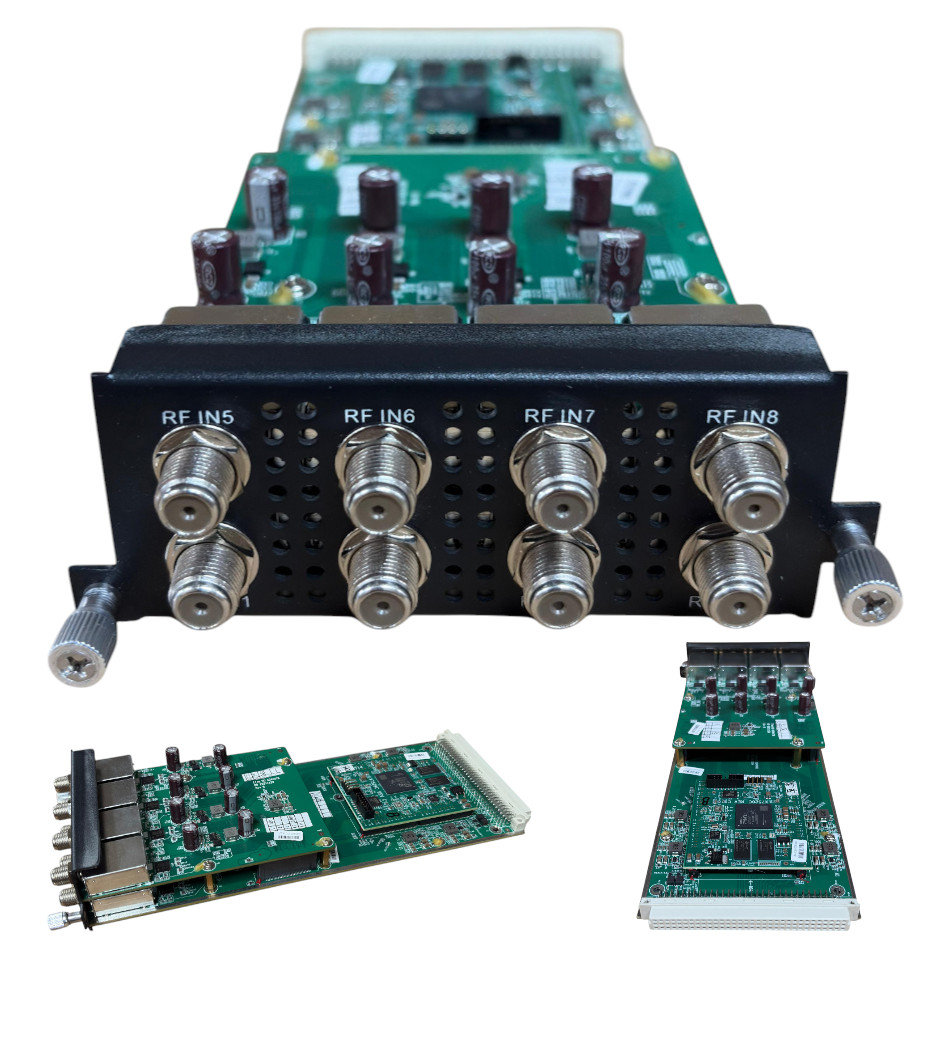

PLACA DX908 8 FTA DVB-S/S2/S2X

Placa sintonizadora DX908 8 FTA DVB-S/S2/S2X.

Transmisión en:

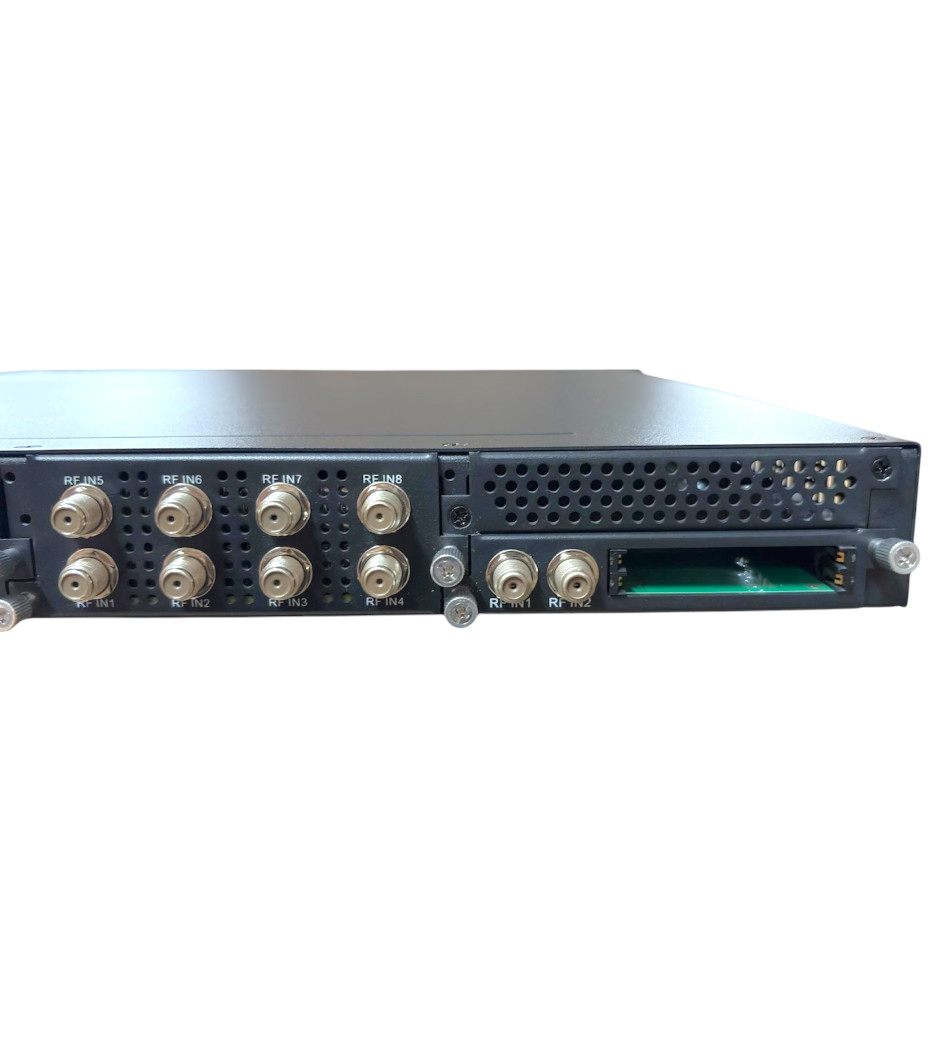

• 8 entradas de sintonizador, tipo F.

Transmisión de salida:

• 512 SPTS por UDP/RTP/RTSP, Unicast/Multicast.

Entrada del sintonizador:

• DVB-S/S2/S2X.

• Taxa de símbolo:

  • QPSK/8PSK/16APSK 0,5~45 Msps.

  • 8APSK/32APSK: 0,5~40Msps.

• Frequência de entrada: 950-2150MHz.

Constelação DVB-S:

• QPSK.

• Demodulação FEC:

  • 1/2, 2/3, 3/4, 5/6, 7/8.

Constelação DVB-S2:

• QPSK/8PSK/16APSK/32APSK.

• Demodulação FEC:

  • QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10.

  • 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10.

  • 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10.

  • 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10.

Constelação DVB-S2X:

• QPSK/8PSK/8APSK/16APSK/32APSK.

• Demodulação FEC:

  • QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20.

  • 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.

  • 8APSK: 5/9-E, 26/45-E.

  • 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90.

  • 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9, 9/10.

Función Diseqc:

• Multiplexação:

  • Remapeamento máximo de PID: 256 pids de saída.

  • Função: Remapeamento PID (automático ou manual), ajuste PCR preciso, geração automática de tabela PSI/SI.

Descodificação:

• Modo BISS: Modo 1, Modo E; até 120 Mbps, 32 teclas BISS.

Arquivo:
- Especificações Tecnicas: Clique aqui
