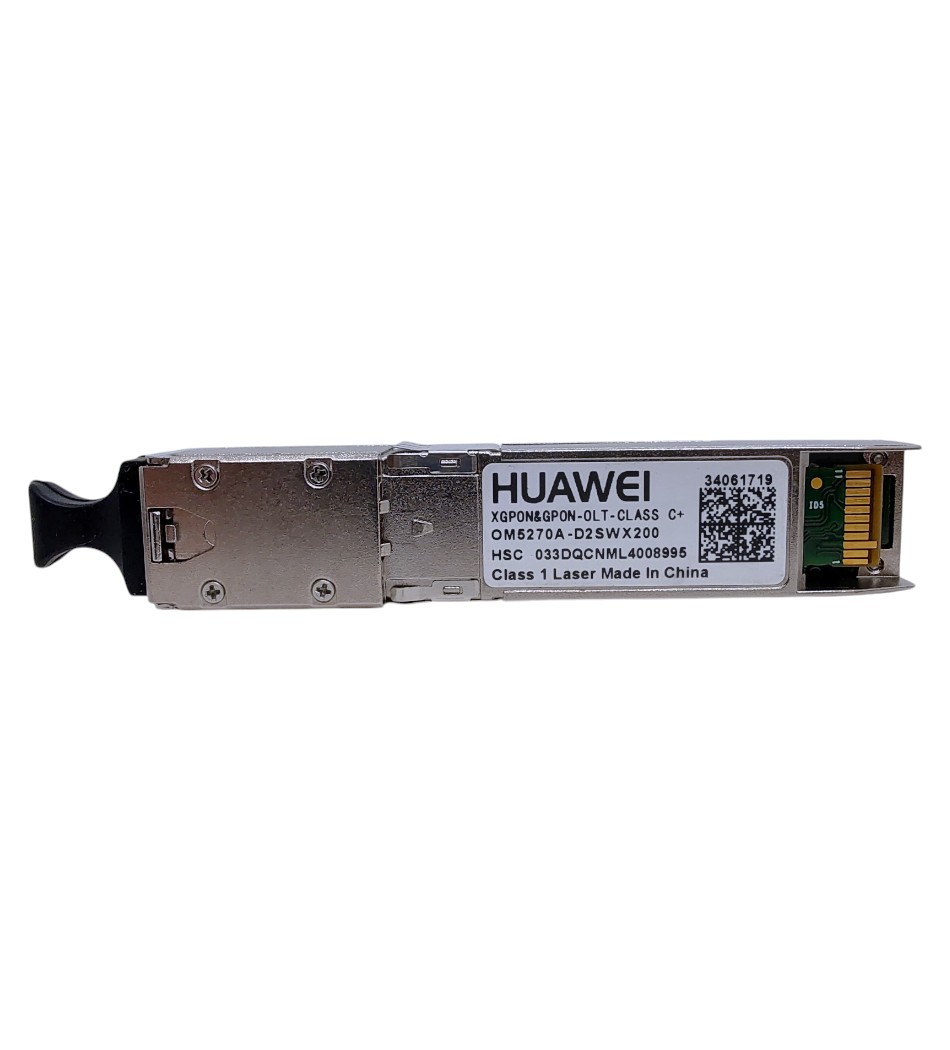

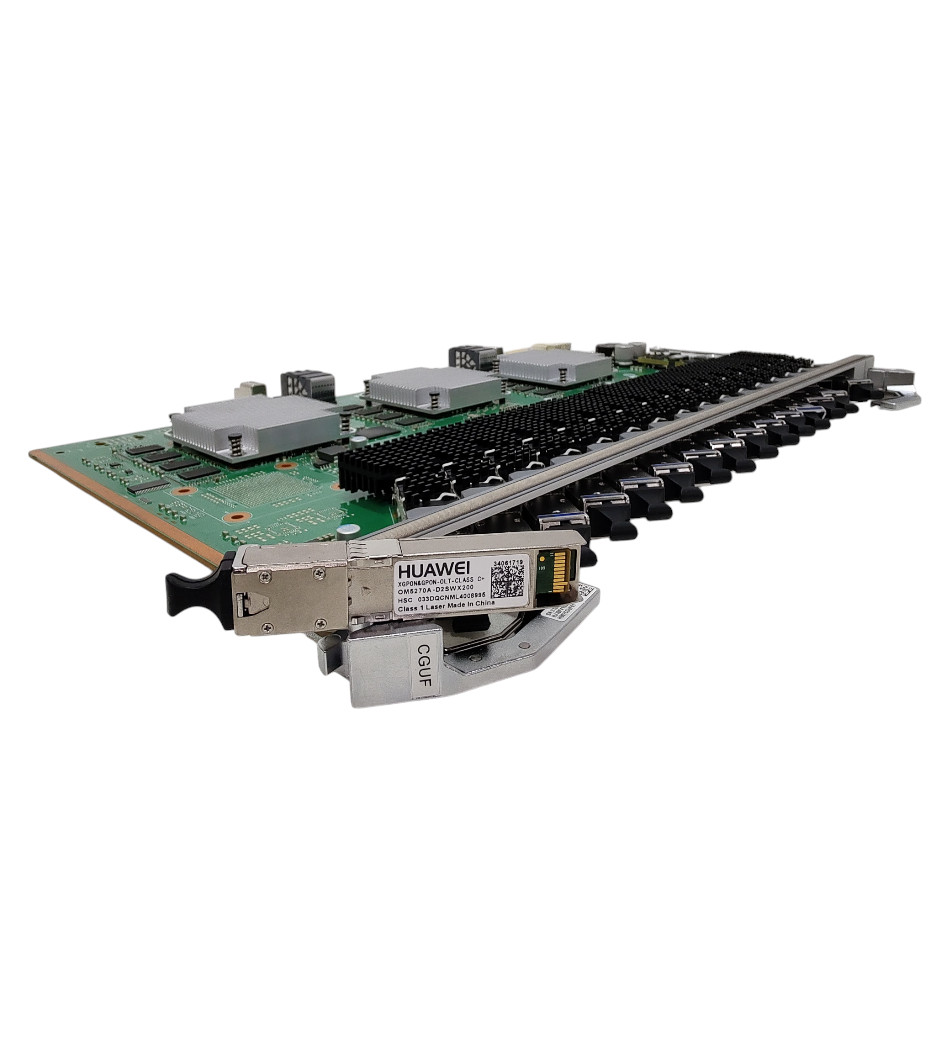

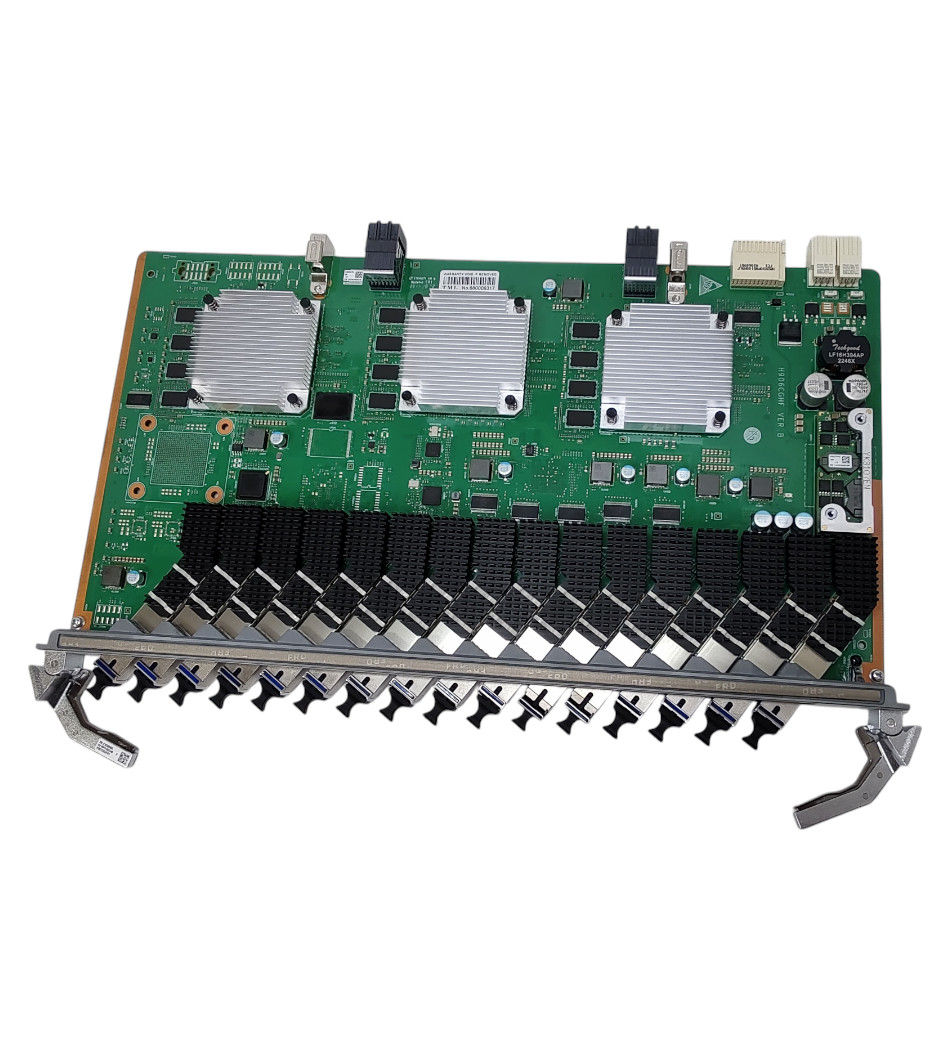

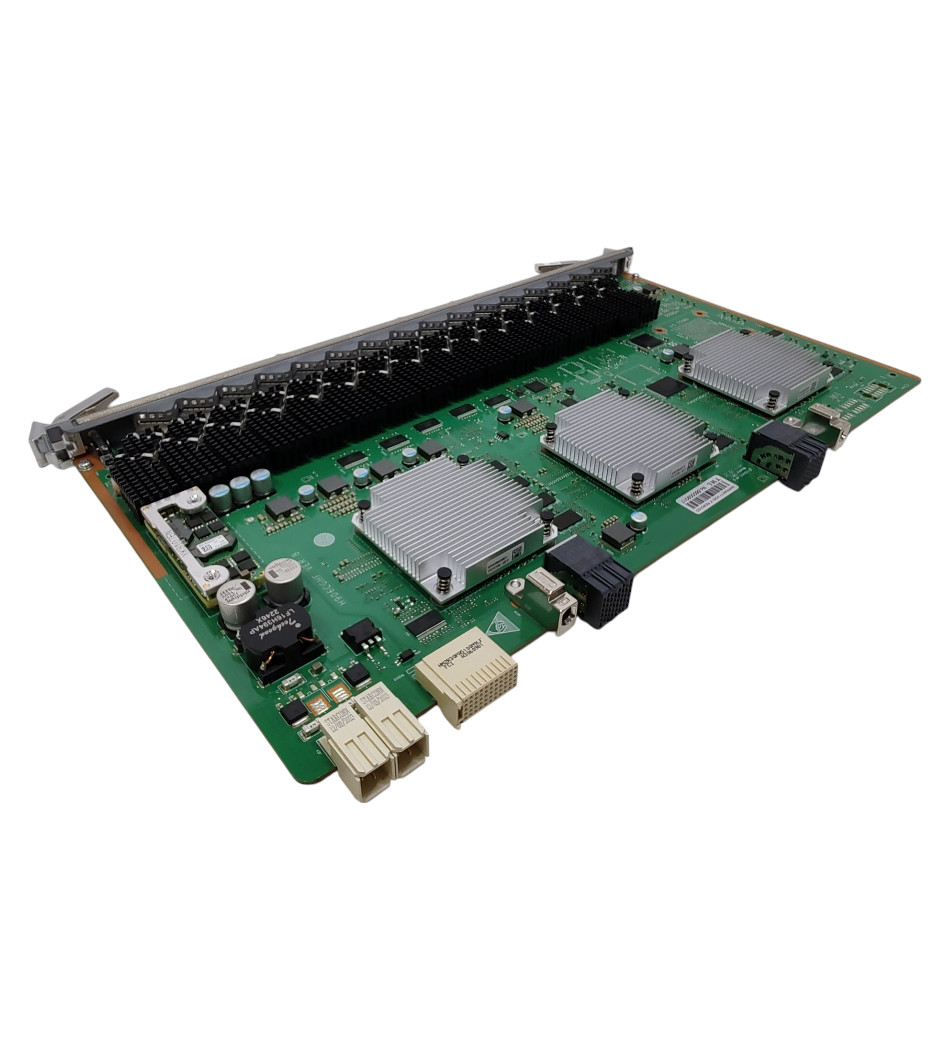

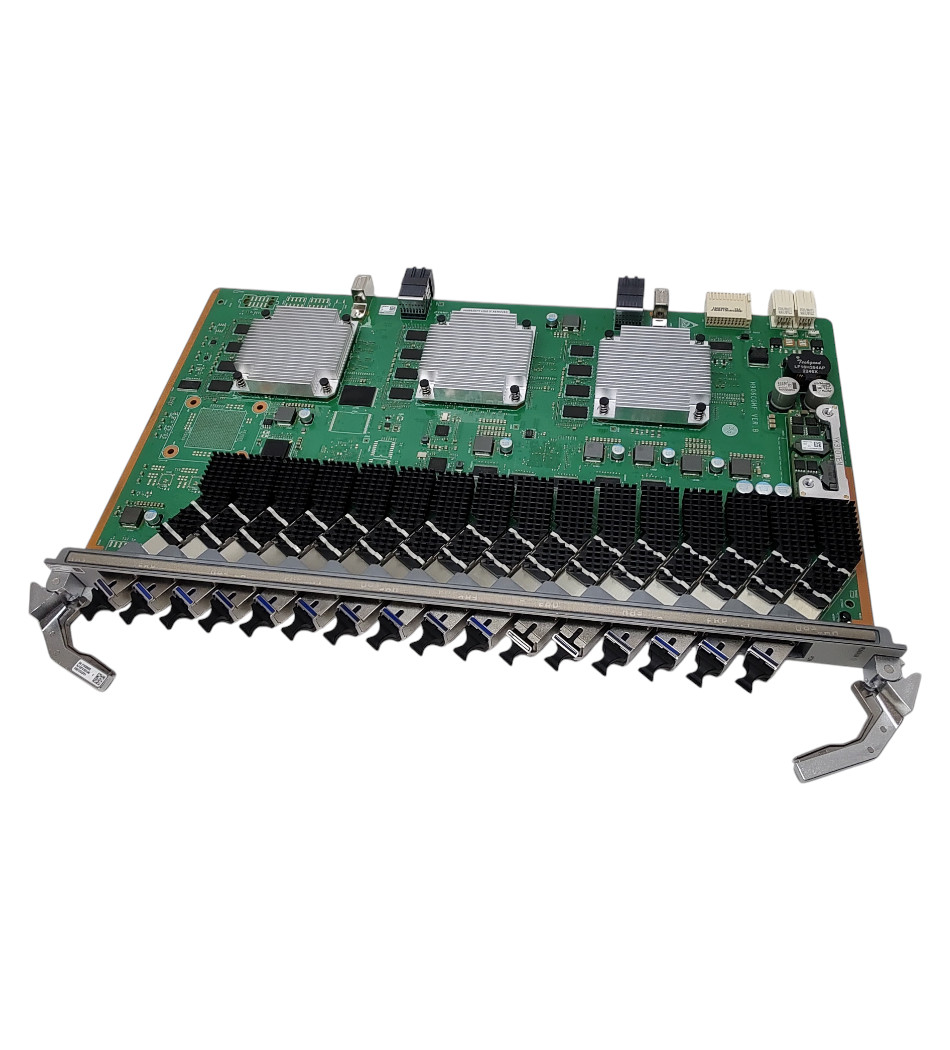

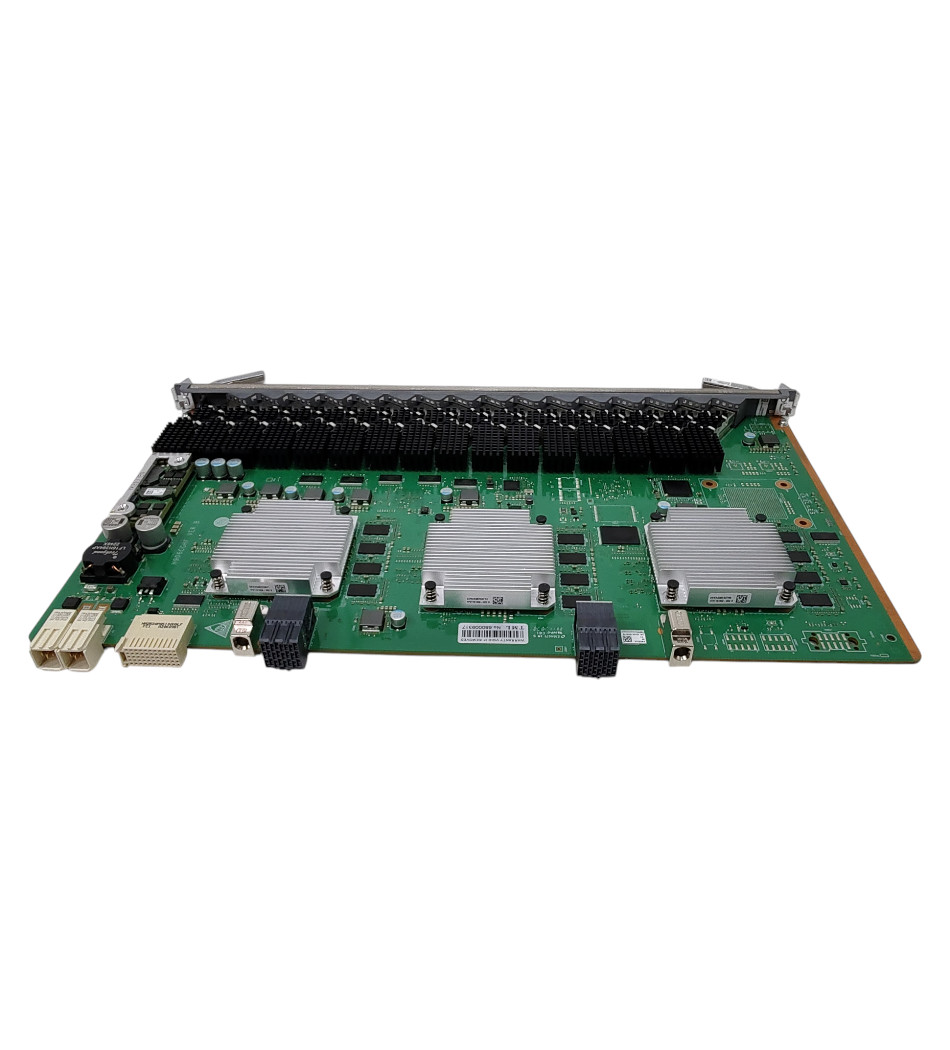

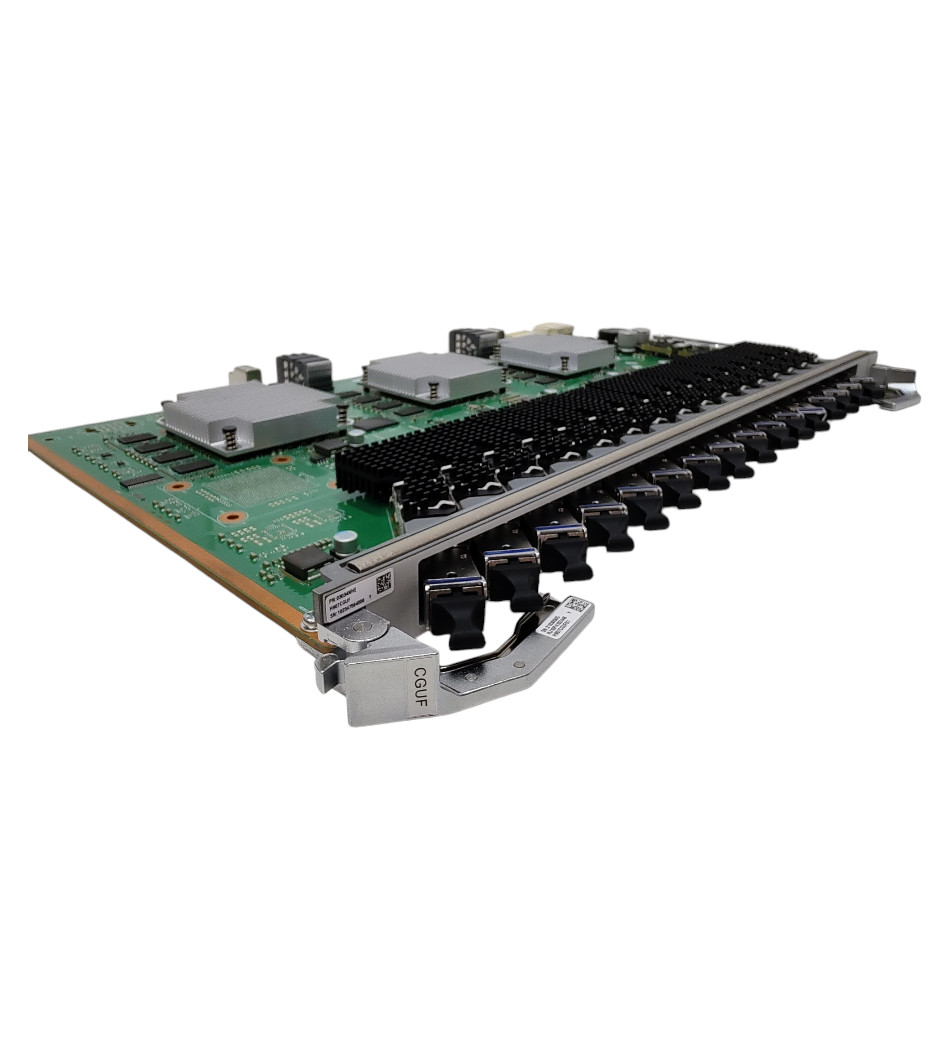

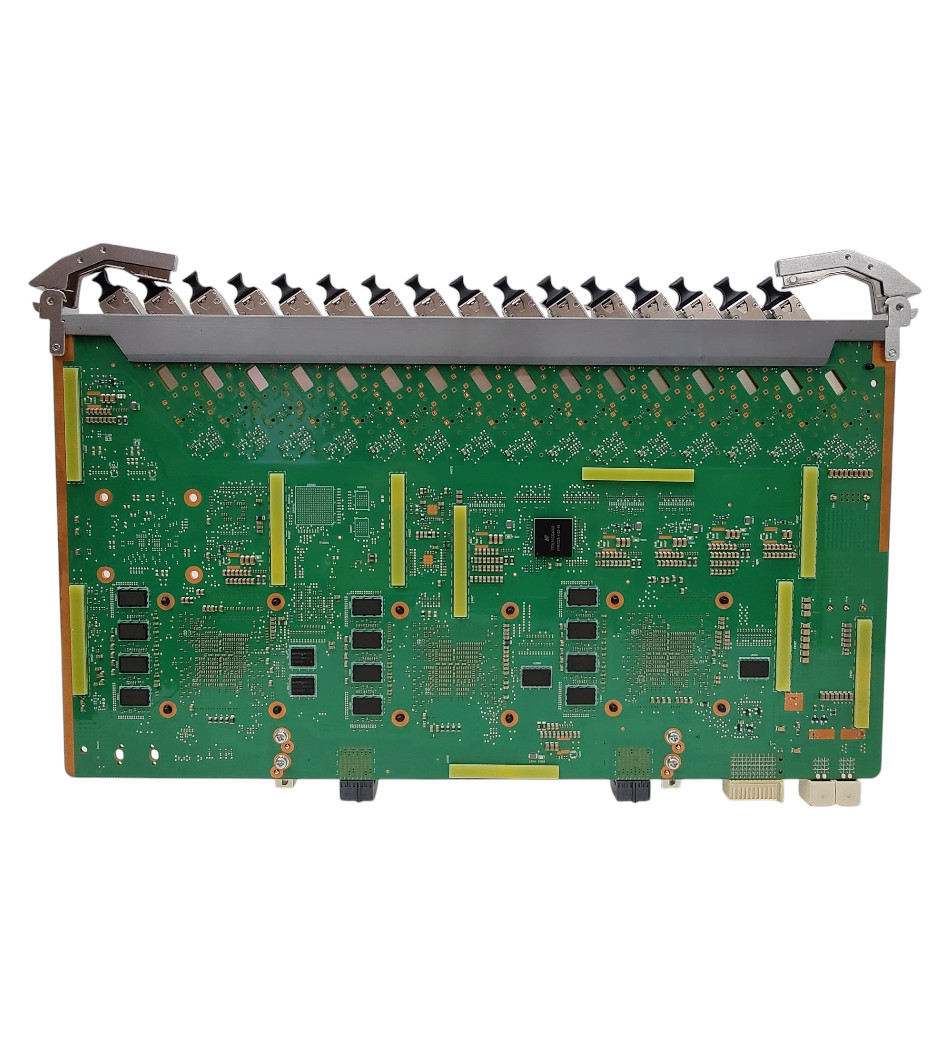

Placa CGUF 16 portas XG-PON COMBO com XG-PON C+ SFP+

A placa CGUF é uma placa de interface OLT combinada XG-PON e GPON de 16 portas. Ela funciona junto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON.

• 16 portas XG-PON e GPON (SFP+)

• Proporção máxima de divisão: 1: 256

Taxa de Porta

• GPON Upstream: 1,244 Gbit/s

• GPON Downstream: 2,488 Gbit/s

• XG-PON Upstream: 2,488 Gbit/s

• XG-PON Downstream: 9,953 Gbit/s

• Modo de taxa: Taxa assimétrica

Sensibilidade Máxima do Receptor

• Canal GPON:

  • Classe B+: -28 dBm

  • N2a: -32 dBm

  • Classe C+: -32 dBm

  • Classe D: -35 dBm

• Canal XG-PON:

  • -26,5 dBm

  • -29,5 dBm

  • -30,5 dBm

  • -33,5 dBm

Tamanho da Tabela de Endereços MAC

• 131072

Capacidade de Encaminhamento

• 200 Gbit/s

Comprimento de Onda Operacional

• Canal GPON:

  • Tx: 1490 nm

  • Rx: 1310 nm

• Canal XG-PON:

  • Tx: 1577 nm

  • Rx: 1270 nm

Potência Óptica

• Potência óptica mínima de saída:

  • Canal GPON: 3 dBm

  • Canal XG-PON: 4 dBm

• Potência óptica máxima de saída:

  • Canal GPON: 7 dBm

  • Canal XG-PON: 8 dBm

Tipo de Conector Óptico

• SC

Tipo de Fibra Óptica

• Modo único

Sobrecarga de Energia Óptica

• Canal GPON: -12 dBm

• Canal XG-PON: -9 dBm

Taxa de Extinção

• 8,2 dB

Função

• Capacidade de encaminhamento: 200 Gbit/s

• Modo de classificação: Taxa assimétrica

• T-CONTs por porta PON:

  • GPON: 1024

  • XG-PON: 2048

• Fluxos de serviço por placa PON: 16352

• Tamanho máximo do quadro:

  • 2052 bytes

  • 9216 bytes (quadro jumbo habilitado)

• Número máximo de endereços MAC: 131072

• Diferença máxima de distância entre duas ONUs na mesma porta PON: 40 km

Especificações do Dispositivo

• Dimensões (L x P x A): 23,30 mm * 257,90 mm * 399,20 mm

Consumo de Energia e Tamanho Máximo do Quadro

• Consumo de energia:

  • Estático: 48 W

  • Máximo: 106 W

• Temperatura de operação: -40°C a +65°C
