F. OLT HUAWEI PLACA XG-PON CGHF D 16*10G MA5800

F. OLT HUAWEI PLACA XG-PON CGHF D 16*10G MA5800

Huawei 16 portas 10G GPON e placa de interface OLT combinada GPON com módulo óptico XGPON e GPON D


Trabalha em conjunto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON.

CÓDIGOS
(7738)F. ONU GPON 10GB XG-PON WIFI 5 HUAWEI HN8346V5 1POT+4GE+2USB
(7739)F. ONU GPON 10GB XG-PON WIFI 6 HUAWEI HN8145X6 1POT+4GE+2USB

Aplique ao sistema Huawei MA5800 X2, X7, X15, X17 NG OLT

Rádio split máximo: 1:256

Canal GPON: Tx: 2,488 Gbit/s Rx: 1,244 Gbit/s

Canal XG-PON: Tx: 9,95 Gbit/s, Rx: 2,49 Gbit/s

Tipo de interface: SC

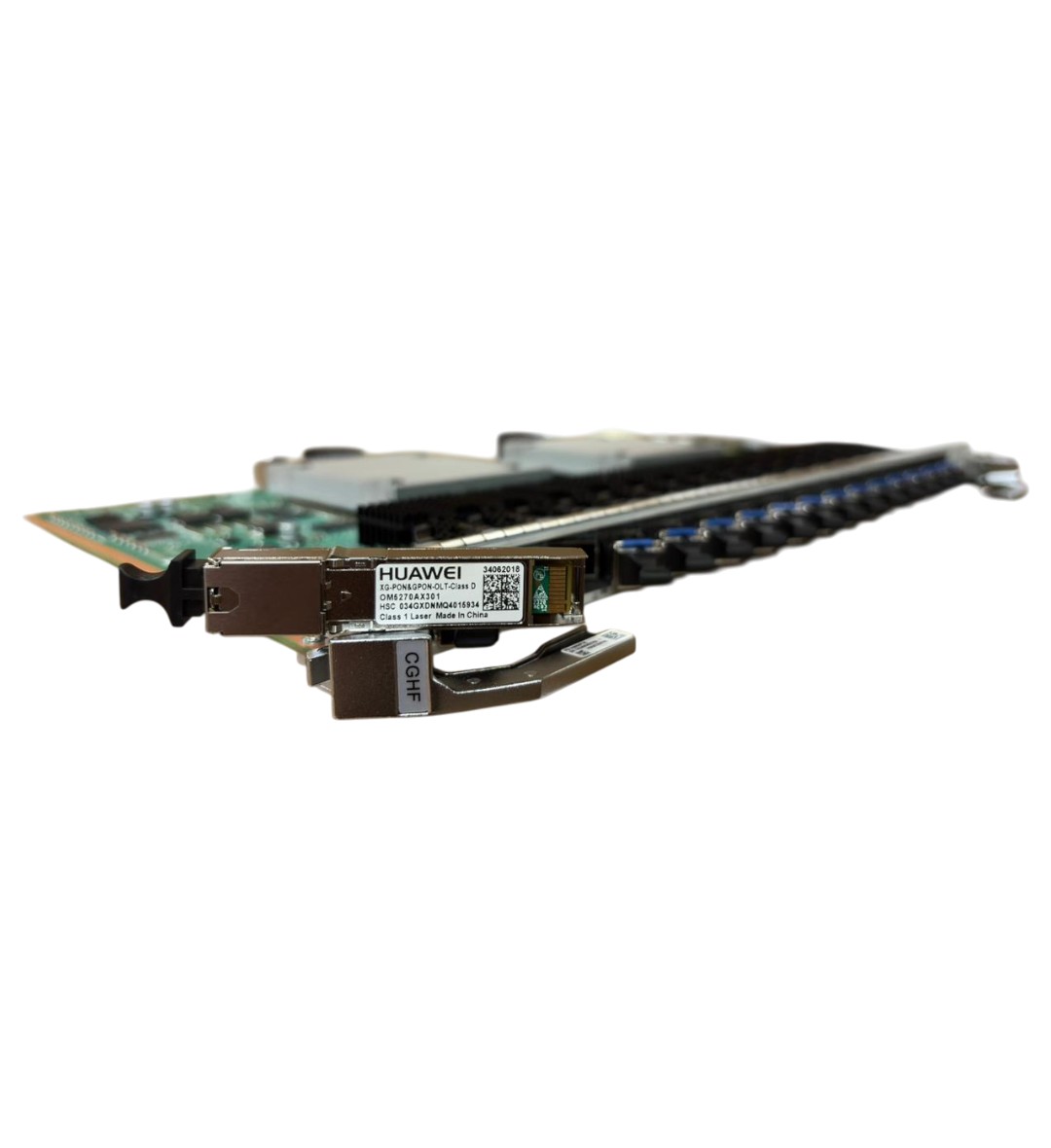

CGHF é uma placa de interface XG-PON e GPON Combo OLT de 16 portas.

Especificações técnicas
Porta GPON 16 portas XG-PON e GPON
Especificação do módulo GPON SFP+
Modelo Módulo óptico bidirecional de uma fibra

Comprimento de onda operacional
Canal GPON:
Tx: 1490 nm
Rx: 1310 nm

Canal XG-PON:
Tx: 1577 nm
Rx: 1270 nm

Tipo de encapsulamento SFP+

Taxa de porta
Canal GPON:
Tx: 2,488 Gbit/s
Rx: 1,244 Gbit/s


Canal XG-PON:
Tx: 9,953 Gbit/s
Rx: 2,488 Gbit/s

Potência óptica de saída mínima
Canal GPON: 3 dBm
Canal XG-PON: 4 dBm

Potência Óptica de Saída Máxima
Canal GPON: 7 dBm
Canal XG-PON: 8 dBm

Sensibilidade máxima do receptor
Canal GPON: -32 dBm
Canal XG-PON: -29,5 dBm

Tipo de conector óptico SC

Tipo de fibra óptica Modo único

Sobrecarga de energia óptica
Canal GPON: -12 dBm
Canal XG-PON: -9 dBm

Taxa de extinção 8,2 dB

Função
Capacidade de encaminhamento 200 Gbit/s
Modo de taxa Taxa assimétrica
T-CONTs por porta PON
GPON: 1024
XG-PON: 2048

Fluxos de serviço por placa PON 16352

Tamanho máximo do quadro
2052 bytes
9216 bytes (frame jumbo habilitado)

Número máximo de endereços MAC 131072

Diferença máxima de distância entre duas ONUs na mesma porta PON : 40 km

Especificações do dispositivo
Dimensões (L x P x A): 23,30 milímetros * 257,90 milímetros * 399,20 milímetros

Consumo de energia
Estático: 48 W
Máximo: 106 W

Temperatura de operação -40°C a +65°C
