Um mecanismo de porta única que proporciona controle completo de entrada e saída através de leitores de acesso conectados.

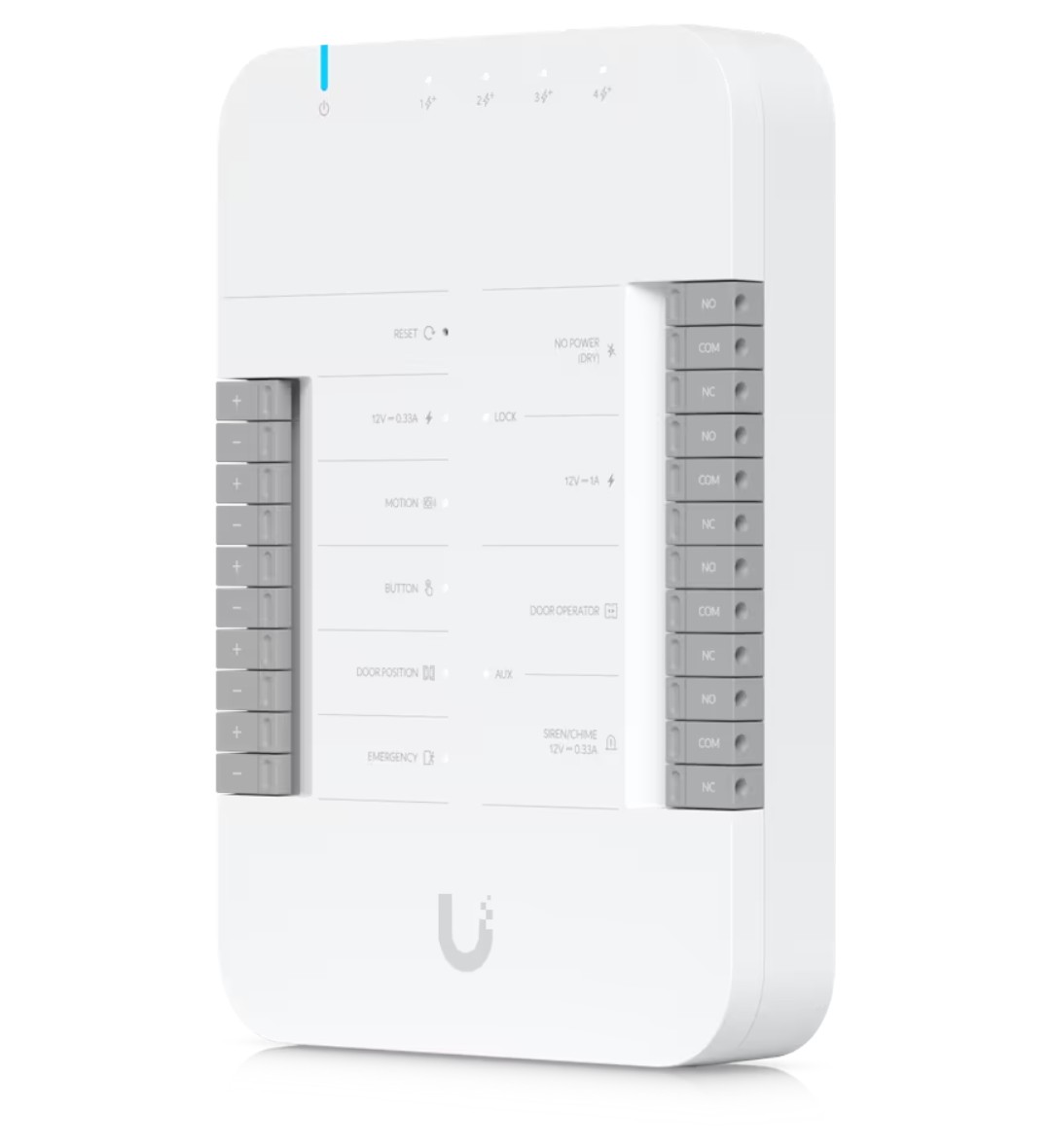

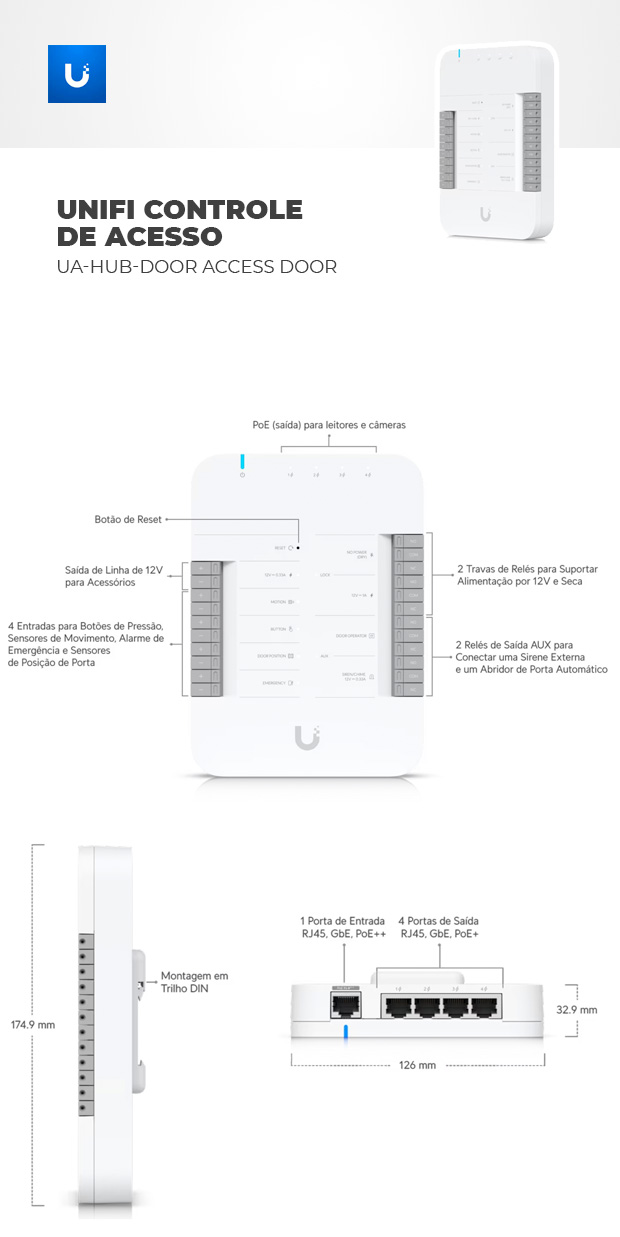

O UA-Hub-Door da Ubiquiti é um controlador de acesso em rede para uma única porta, parte do sistema UniFi Access

O que é?

É o cérebro do controle de acesso de uma porta. Ele gerencia fechaduras, leitores, sensores e botões, tudo controlado centralmente pelo UniFi Access.

Principais funções
Controle de 1 porta (entrada/saída)


Gerencia fechaduras elétricas ou magnéticas
Integra leitores de cartão, PIN ou biometria UniFi


Suporte a botão de saída (REX) e sensor de status da porta


Gerenciamento pela rede (software UniFi Access)


Alimentação via PoE/PoE++, facilitando a instalação

Ideal para:
Escritórios e empresas


Lojas e prédios comerciais


Escolas, clínicas e condomínios


Projetos de controle de acesso profissional

Visão geral

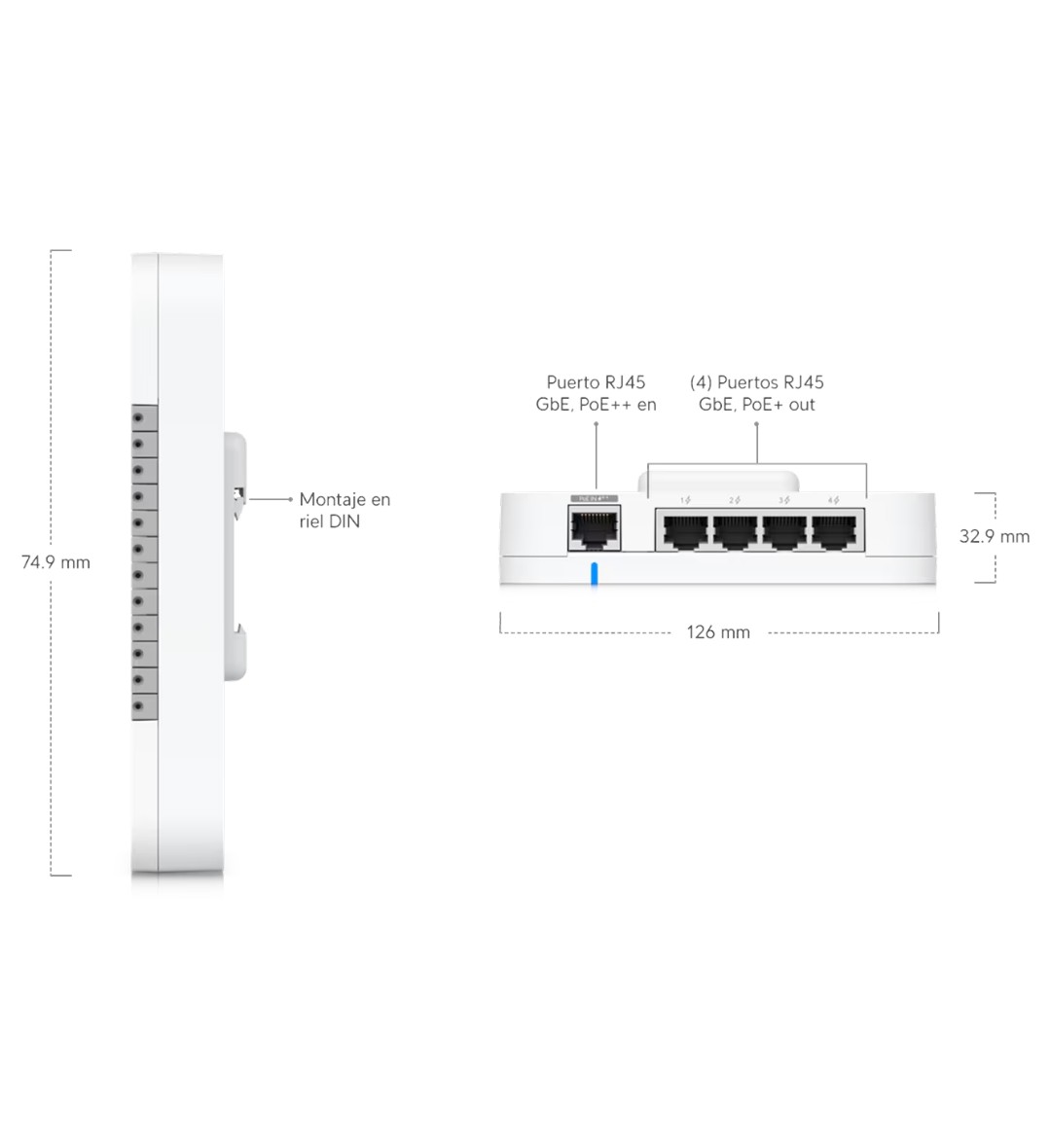

Dimensões: 174,9 x 126 x 32,9 mm
Portas com suporte: 1
Número máximo de usuários: 6.000

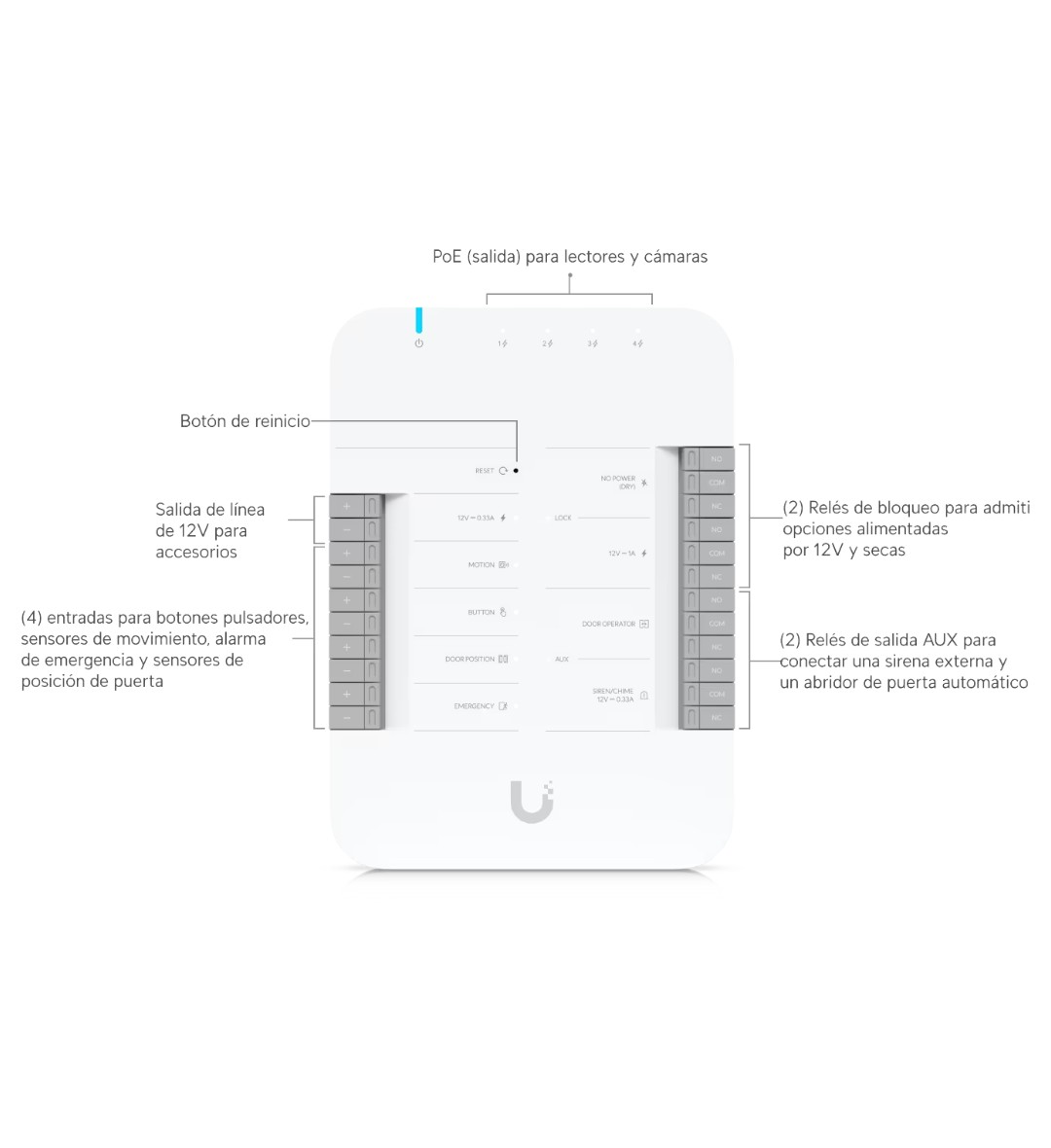

Terminais de entrada
(2) Solicitação de saída da porta
(1) Posição da porta
(1) Emergência

Método de potência
Fonte de alimentação PoE++ UL 294 Classe 2 com limitação de potência, UL 60950-1/62368-1 LPS/PS2
Em conformidade com a NDAA

Nível UL 294
Ataque destrutivo: Nível I Segurança da linha: Nível I Resistência: Nível I Energia de reserva: Nível I

Mecânico
Peso: 363 g
Material de revestimento: Policarbonato
Material de montagem: Policarbonato

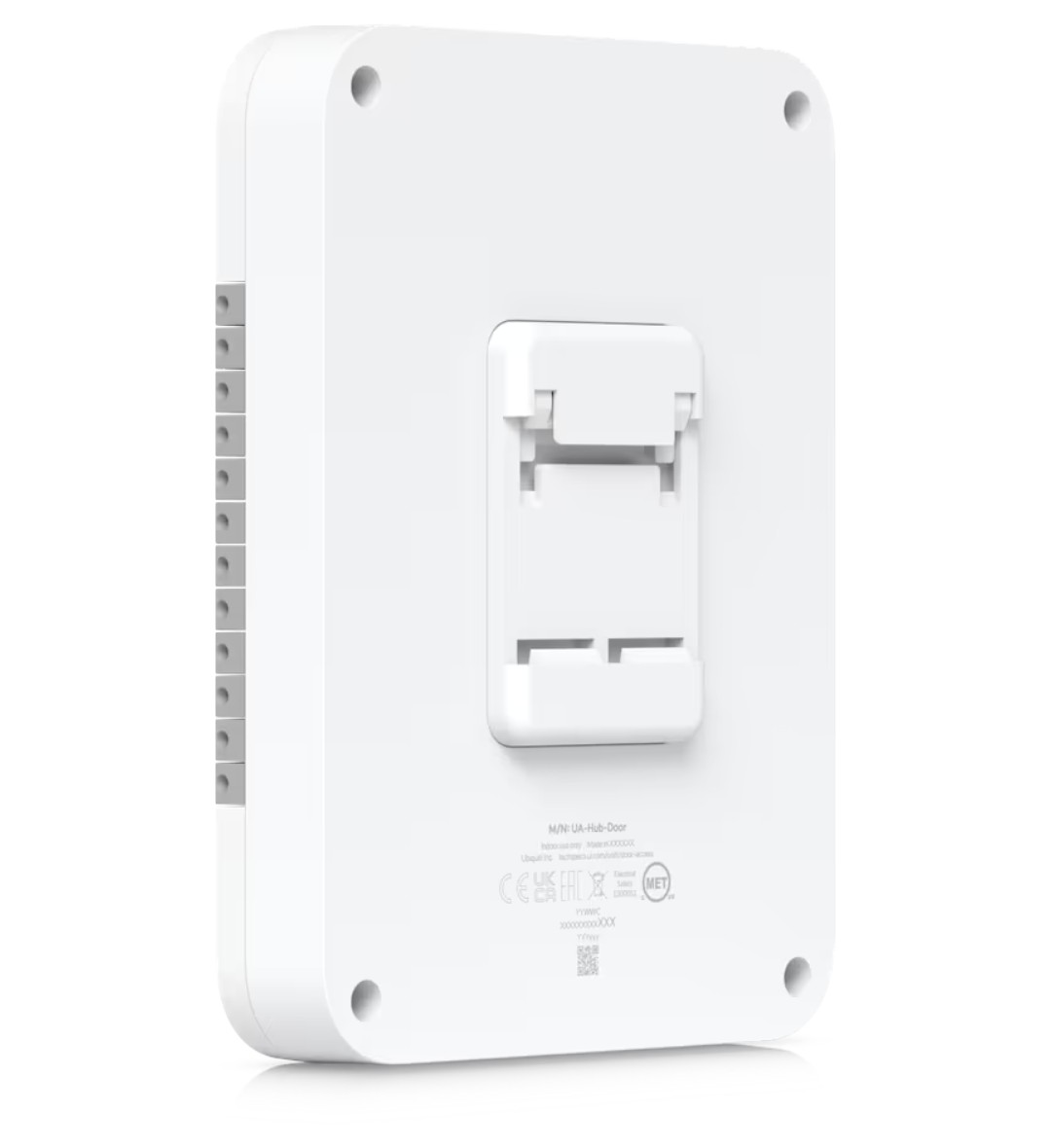

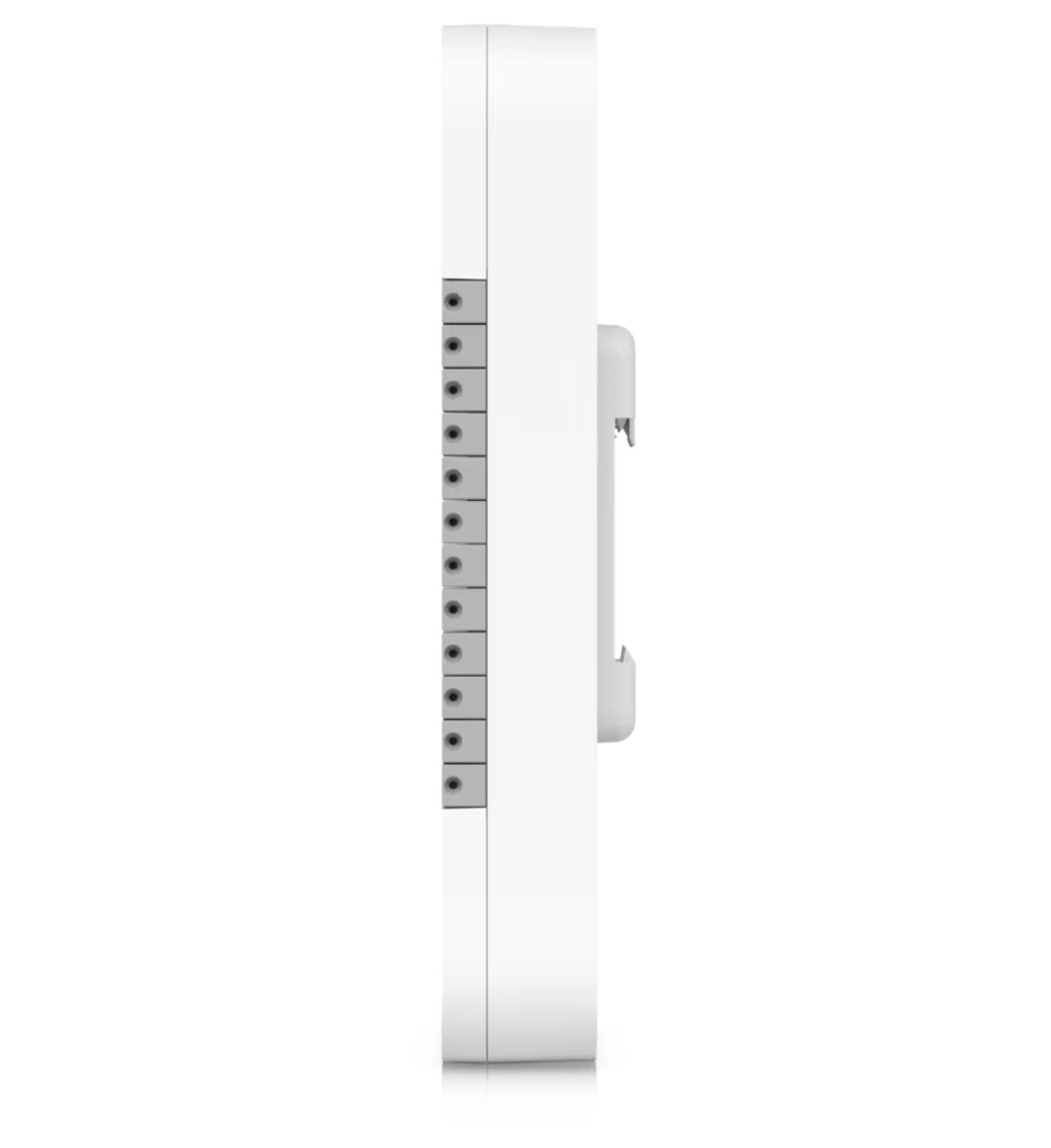

Montagem: Trilho DIN (Incluído)

Hardware
Entrada digital: Solicitação de saída, solicitação de entrada, liberação remota, sensor de posição da porta
Relé de saída a seco: Trava: 30 V DC, 1 A Auxiliar: 30 V DC, 1 A
Relé de saída energizado: Trava: 12V DC, 1A Auxiliar: 12V DC, 0,33A 12V DC, 0,33A
Uso interno e externo
Somente para uso interno
Temperatura ambiente de operação: 0 a 40° C (32 a 104° F)
Umidade ambiente de operação: 5 a 95% sem condensação
Interface de rede: (5) 10/100/1000 Base-T

Interface PoE
(1) Entrada PoE++, 50V DC, 1A
(4) Saídas PoE+, 50V CC, 30W por porta (máximo de 45W agregados)

Consumo máximo de energia: 30W (sem saída PoE) 50W (com saída PoE)
LEDs

Botões
(1) Restauração de fábrica
Comprimento máximo recomendado do cabo

UA-Lock-Elétrico (400mA)
Comprimento do cabo 24 AWG: 25 m (82 pés) Comprimento do cabo 22 AWG: 42 m (138 pés) Comprimento do cabo 20 AWG: 66 m (217 pés) Comprimento do relé de trava de porta UACC-Cable-DoorLockRelay: 100 m (328 pés)

UA-Lock-Magnetic-540kg (500mA)
Comprimento do cabo 24 AWG: 20 m (66 pés) Comprimento do cabo 22 AWG: 32 m (105 pés) Comprimento do cabo 20 AWG: 51 m (167 pés) Comprimento do relé de trava de porta UACC-Cable-DoorLockRelay: 80 m (262 pés)

UA-Lock-Magnetic-270kg (800mA)
Comprimento do cabo 24 AWG: 12 m (29 pés) Comprimento do cabo 22 AWG: 20 m (98 pés) Comprimento do cabo 20 AWG: 30 m (167 pés) Comprimento do relé de trava de porta UACC-Cable-DoorLockRelay: 46 m (151 pés)

Outras fechaduras (1A)
Comprimento do cabo 24 AWG: 9 m (30 pés) Comprimento do cabo 22 AWG: 15 m (49 pés) Comprimento do cabo 20 AWG: 24 m (79 pés) Comprimento do relé de trava de porta UACC-Cable-DoorLockRelay: 36 m (118 pés)

Requisitos de cabeamento PoE
A cablagem Cat 5e é a categoria de desempenho mínima recomendada. A categoria de desempenho utilizada deve corresponder à velocidade de transmissão exigida no local de instalação. A bitola mínima do condutor permitida para a ligação entre o PSE ou injetor de energia e o PD deve ser de 26 AWG (0,13 mm²) para cabos de patch cord; 24 AWG (0,21 mm²) para cabos horizontais ou de elevação.

Declaração UL 294
A conformidade com as especificações IEEE 802.3 (at ou af) não foi verificada como parte da UL 294. O equipamento destina-se a estar em conformidade com a seção do Código Elétrico Nacional, ANSI/NFPA 70, Artigo 725.121, Fontes de alimentação para circuitos de classe 2 e classe 3.
Classificação CAN/ULC-60839-11-1
Atribuição de nota: 1
Certificações: CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
Número do documento, data de emissão e/ou nível de revisão
UA-Hub-Door002, V01

Software
Aplicativo de gerenciamento
Acesso
Informações sobre o software
A versão do software pode ser verificada em https://unifi.ui.com
