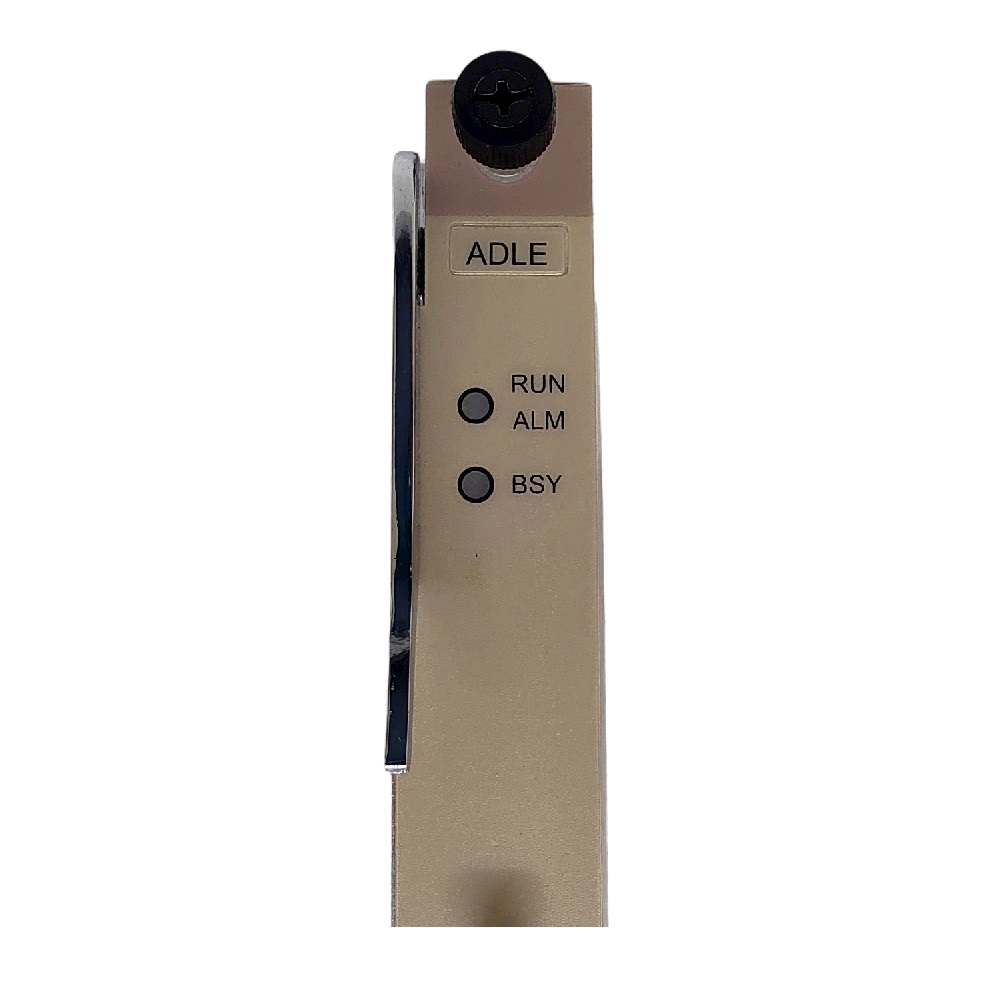

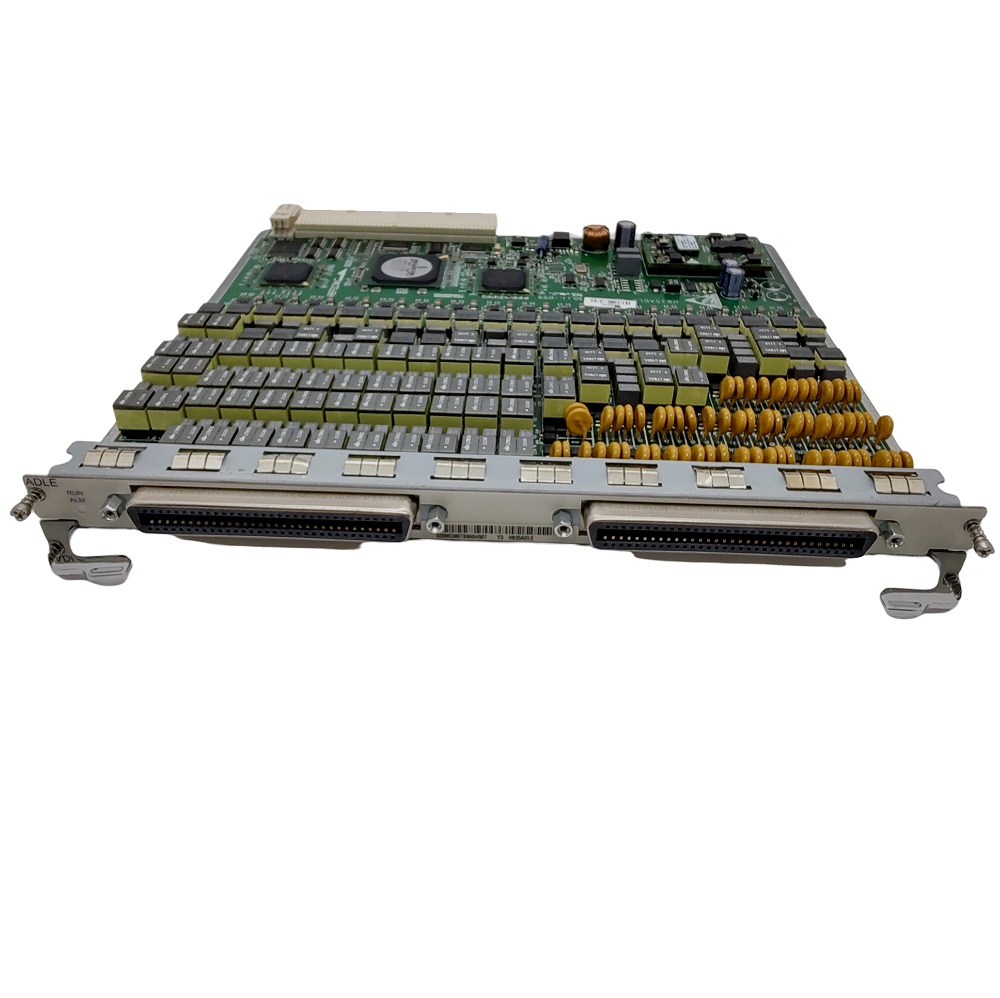

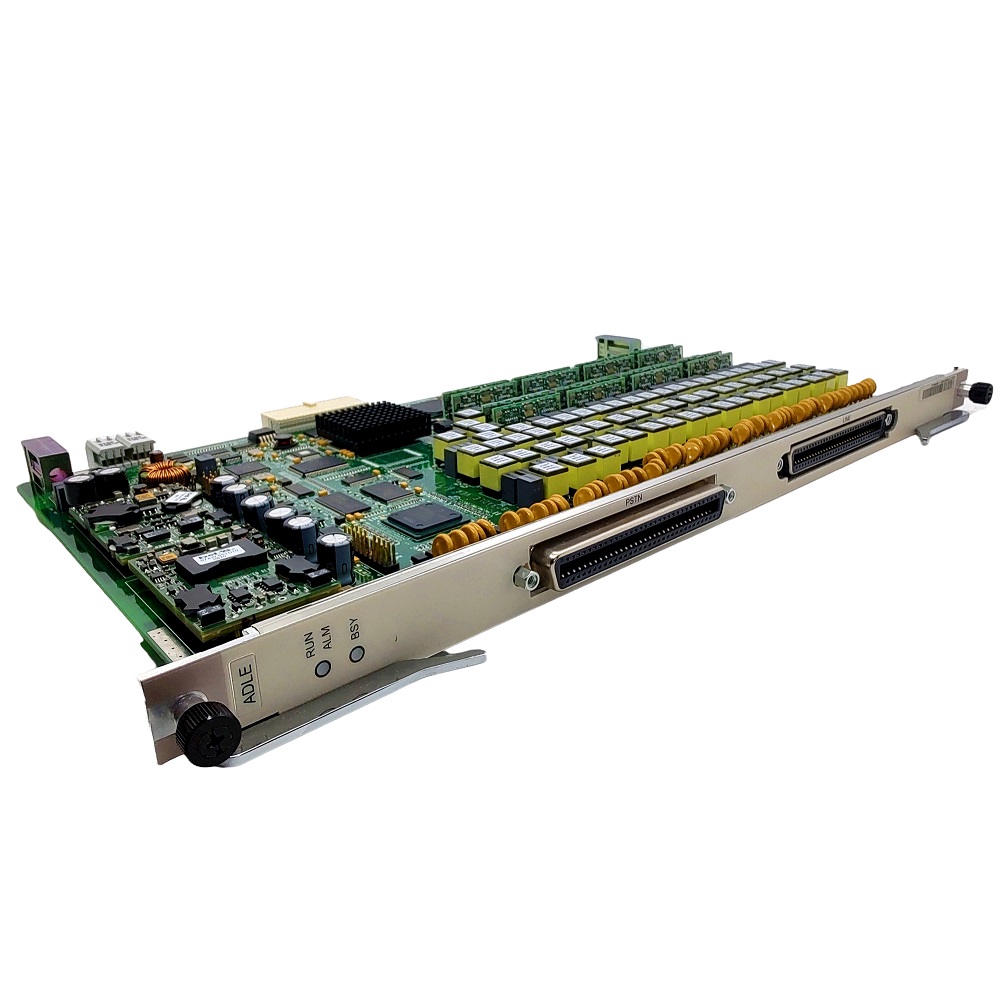

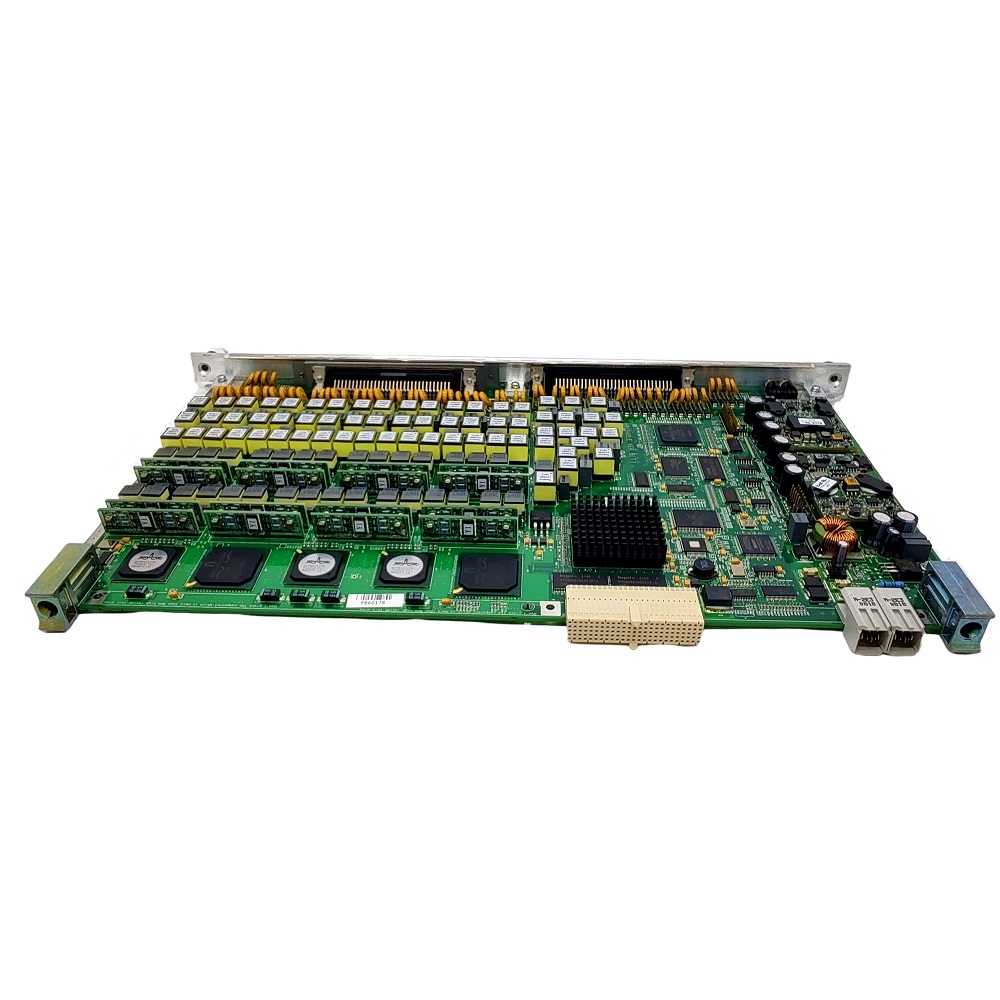

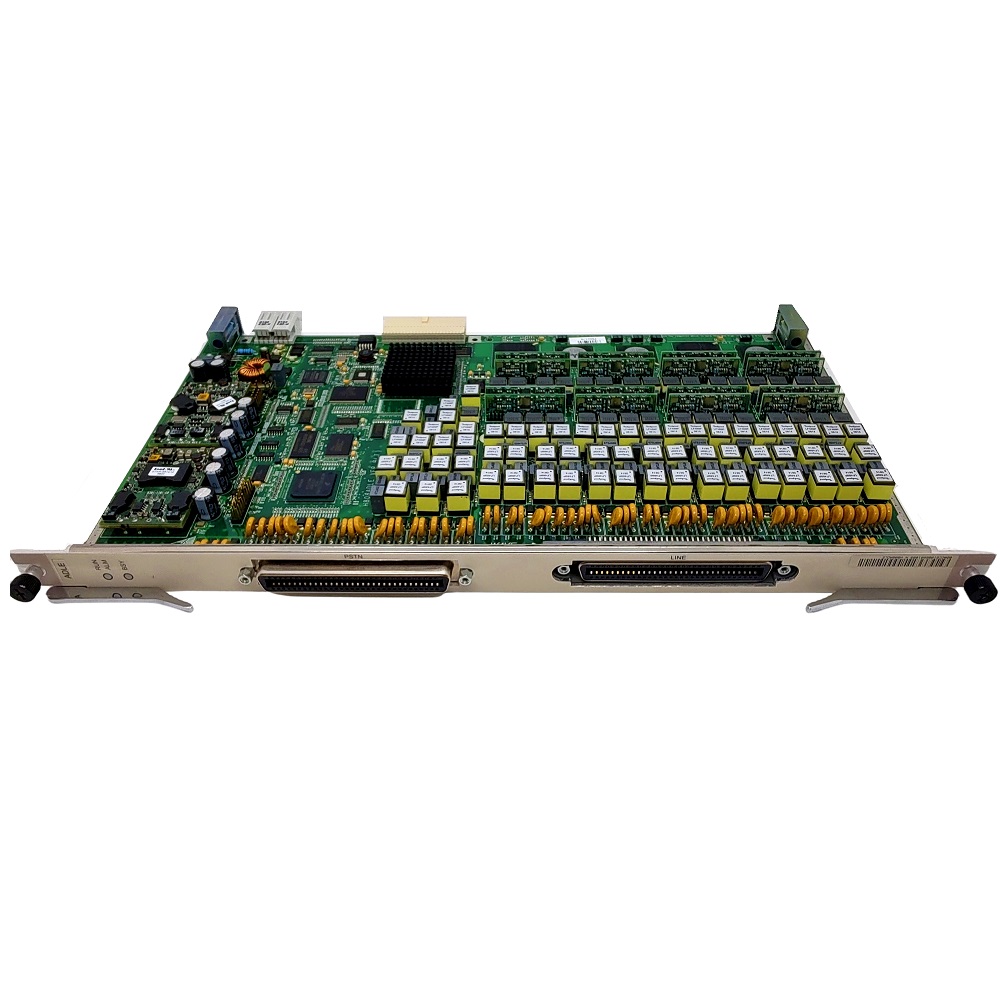

F. DSLAM BOARD HUAWEI MA5600T H808ADLE ADSL2+ 32 CANAIS

Especificações Técnicas.

Marca: HUAWEI
Modelo: MA5600T H808ADLE
Código referência: 3168
MA5600T, MA5603T, e MA5608T

O H808ADLE é uma placa de serviço de 32 portas ADSL2 + sobre POTS . Usando sua porta
ADSL2 +, a placa H808ADLE trabalha com a unidade de transceptor ADSL, terminal remoto
(ATU-R) para fornecer 32 canais de serviços de acesso ADSL2 +.

O princípio básico de funcionamento da placa H808ADLE:
- O módulo de controle carrega o software da placa, controla e gerencia.
- O módulo de proteção protege e isola a placa contra raios. O bloco DC isola a corrente
  contínua. O protetor protege a alta voltagem.
- O divisor no módulo de interface separa sinais ADSL2 + e sinais POTS de sinais ADSL2 +
  sobre POTS enviados pelo ATU-R. O módulo de interface converte sinais ADSL2 + em fluxos
  de células, agrega os fluxos de células ao módulo de encaminhamento e, em seguida, remonta
  os fluxos de células em pacotes ATM. Os sinais POTS são transmitidos para o dispositivo

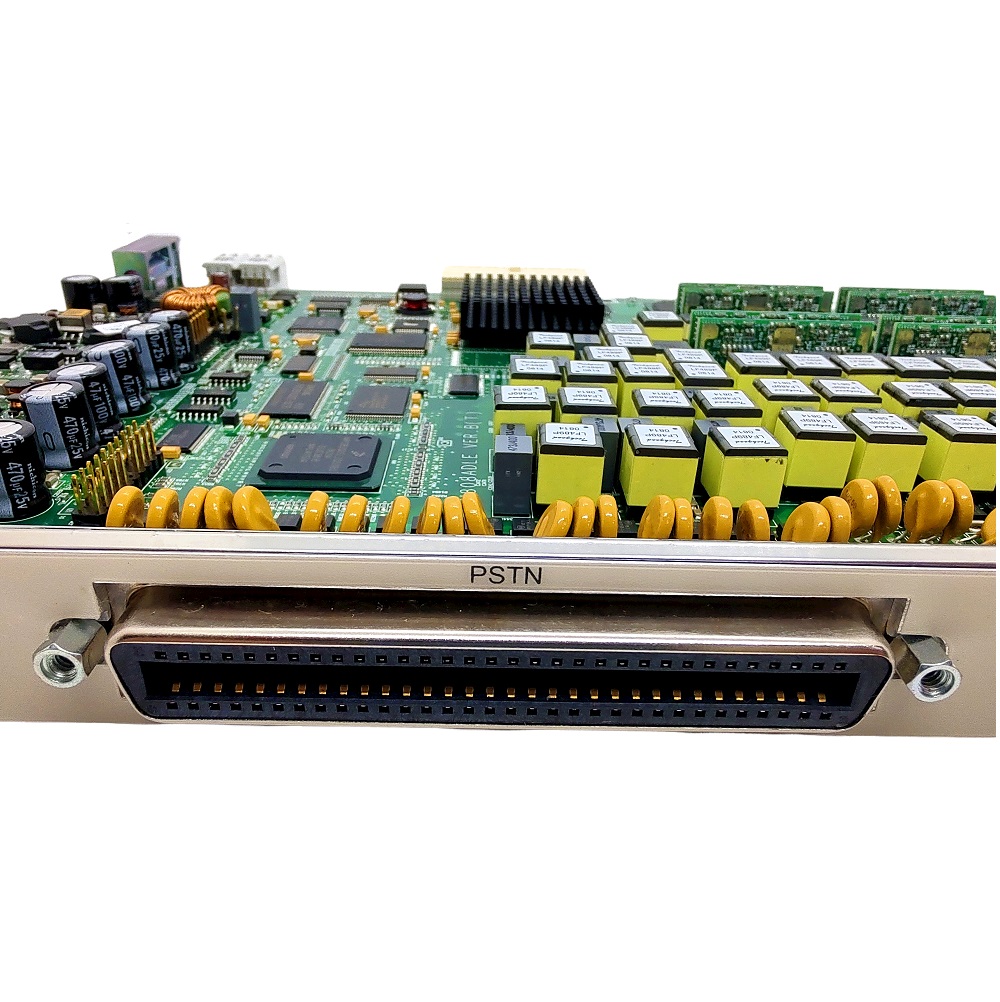

  PSTN através da porta PSTN. Na direção oposta, o divisor no módulo de interface combina
  os sinais ADSL2 + do módulo de encaminhamento e os sinais POTS do dispositivo PSTN em

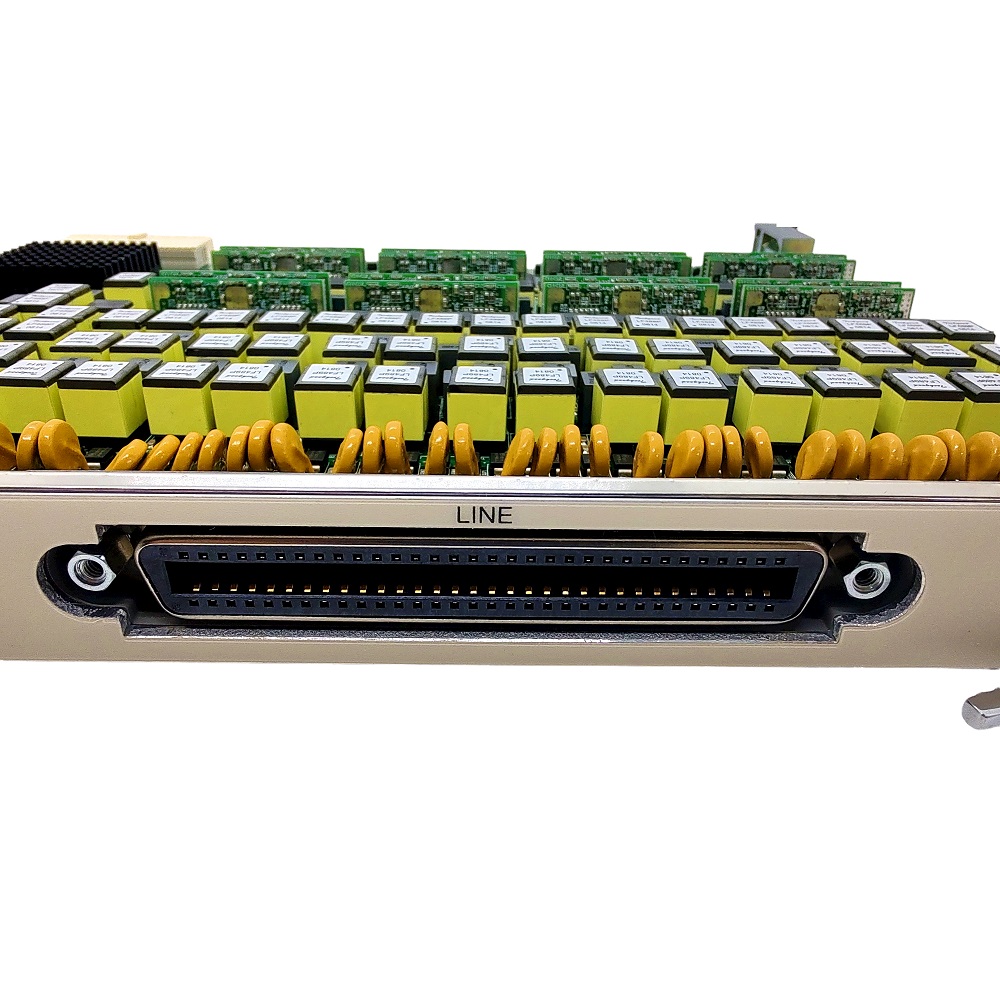

  sinais ADSL2 + over POTS. Tais sinais são transmitidos para o ATU-R através da porta LINE.
- O módulo de encaminhamento processa e envia as informações de entrada para o barramento
  de backplane através da interface do backplane.
- O módulo de energia fornece energia para outros módulos funcionais da placa.
- O módulo de clock fornece o relógio de trabalho para outros módulos funcionais da placa.

O processo de serviço:
Na direção a montante, o módulo de interface transmite sinais de linha para o módulo de
encaminhamento. O módulo de encaminhamento reagrupa os fluxos de células em pacotes ATM,
converte os pacotes ATM em pacotes Ethernet e executa o CAR nos pacotes Ethernet. Os pacotes
Ethernet são transmitidos para o switch de controle e, em seguida, para o barramento de backplane
através da interface do backplane. No downstream, o módulo de encaminhamento remonta os pacotes
Ethernet do barramento de backplane para os pacotes ATM e transmite os pacotes ATM para o módulo
de interface. O módulo de interface converte os pacotes ATM em sinais analógicos e transmite
os sinais analógicos pela linha do assinante.
