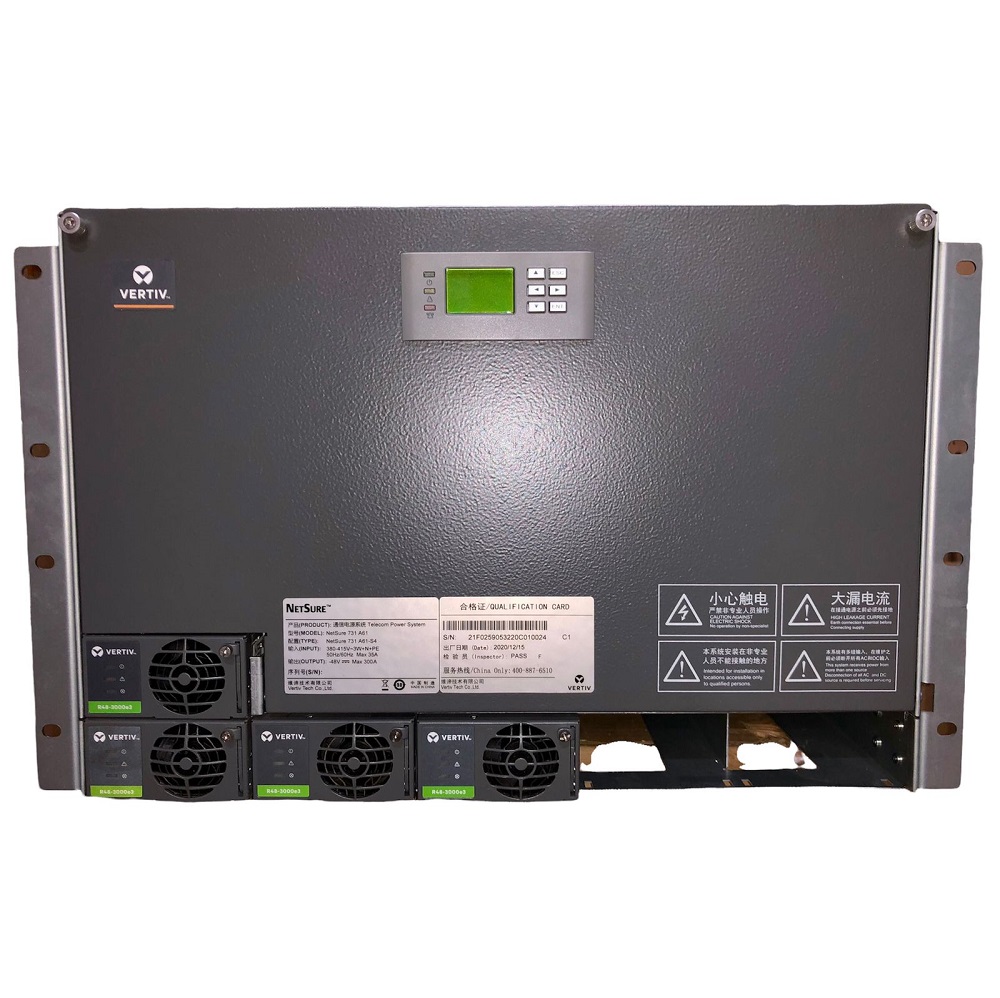

F. OLT FONTE EMERSON NET731 A61-S4 200AMP 4 RETIF. R48-3000E

Especificações Técnicas.

Modelo: F. OLT FONTE EMERSON NET731 A61-S4 200AMP 4 RETIF. R48-3000E
Código referência: 7643

ACOMPANHA 4 RETIFICADORES R48-3000E3*50AMP

A série NetSureTM 731, um sistema de alimentação sub-rack embutido
e de alta eficiência.

Aplicação:
- Estação base recém-construída para vários operadores.
- Gabinete ao ar livre para vários operadores
- Forneça energia para grandes estações para várias operadoras, cobertura
  de rede e acesso de banda larga.

Características principais:
- retificador usa a tecnologia de Correção do Fator de Potência (PFC) ativa
  e o fator de potência aumenta até 0,99.
- sistema de energia tem uma ampla tensão de entrada AC: 85Vac~300Vac.
- retificador usa tecnologia de comutação suave, elevando a eficiência acima de 95,5%.
- retificador tem radiação ultrabaixa. Com design EMC avançado, o retificador
  atende aos padrões internacionais, como CE NEBS e YD/T983.
- gerenciamento eficaz da bateria. inclui a gestão
- funções como BLVD, compensação de temperatura, regulação automática
  de tensão, limitação de corrente contínua, cálculo da capacidade da bateria
  e teste de bateria on-line entre outras.
- Fornece várias portas de comunicação integradas (como RS232, Ethernet
  e contatos secos), que permitem redes flexíveis e monitoramento remoto.
- Proteção de iluminação integrada tanto no lado AC quanto no lado DC.

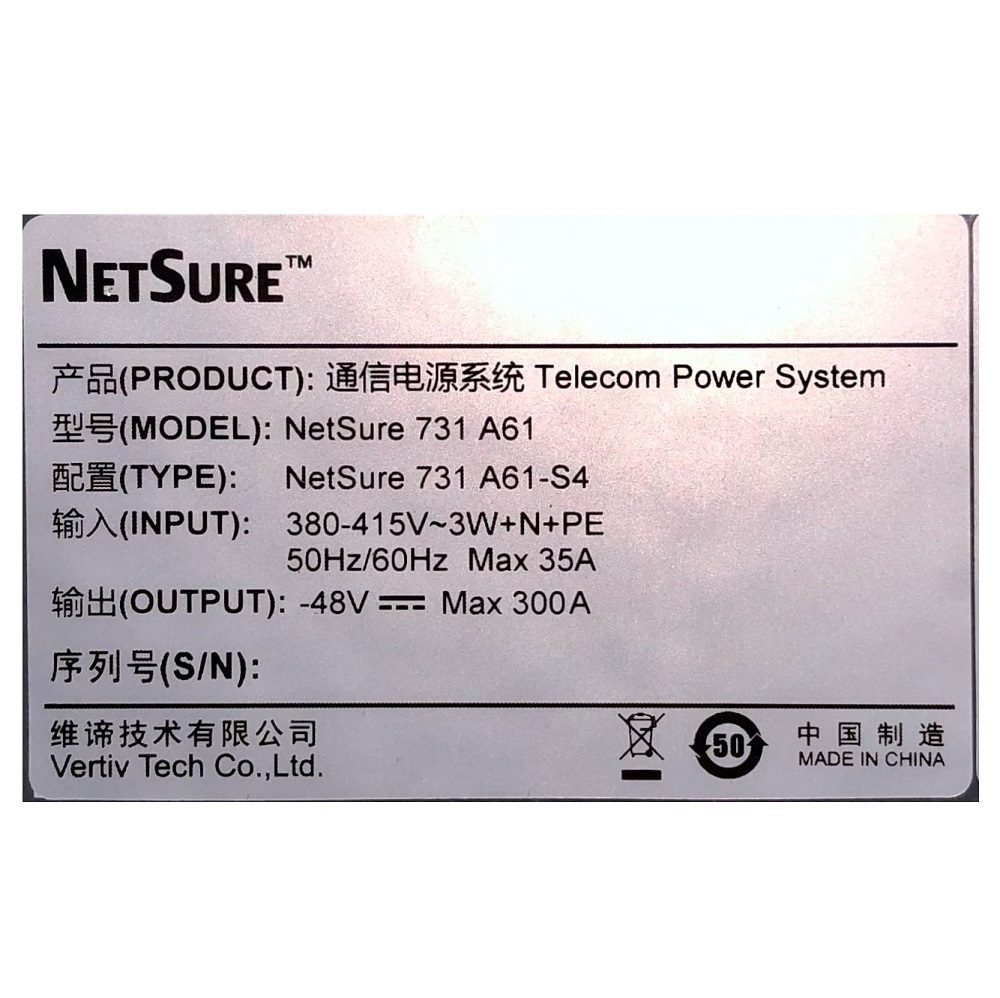

Configuração do sistema NetSure 731 A61-S4
- Capacidade do sistema: 300A
- Controlador: M530S
- Retificador: R48-3000e3x6
- Distribuição de energia AC:
- Entrada: 63A / 3Px1, 3 fios trifásicos
- Saída: 16A/1Px1 + 10A/1Px1
- Bateria MCB: 125A/1Px4

Distribuição DC:
- LLVD
- Usuário 1~3
- 125A/1Px1 +16A/1Px1 +6A/1Px1
- Usuário 4: 63A/1Px1*

BLVD:
- Usuário1~3: 25A/1Px1
- Usuário4: 10A/1Px2

Proteção contra raios:
- AC SPD: Classe C
- DC SPD: 10kA

Parâmetros do sistema:
- Temperatura de operação: -5 C ~ + 40 C (é necessário reduzir acima de 40 C)
- Umidade Relativa: 5%RH ~ 95%RH (sem condensação)
- Altitude: =2000m (é necessário derating acima de 2.000m)
- Faixa de tensão de entrada: 85Vac~300Vac (redução de potência abaixo de 176Vac)
- Faixa de frequência de entrada: 45Hz ~ 65Hz
- Eficiência do Sistema: Eficiência Normal: 95%,
- Eficiência Máxima: 96%
- Tensão de saída nominal: 48Vdc
- Tensão de saída nominal: 53,5Vdc
- Tensão DC de saída: 42,3Vdc~57,6Vdc

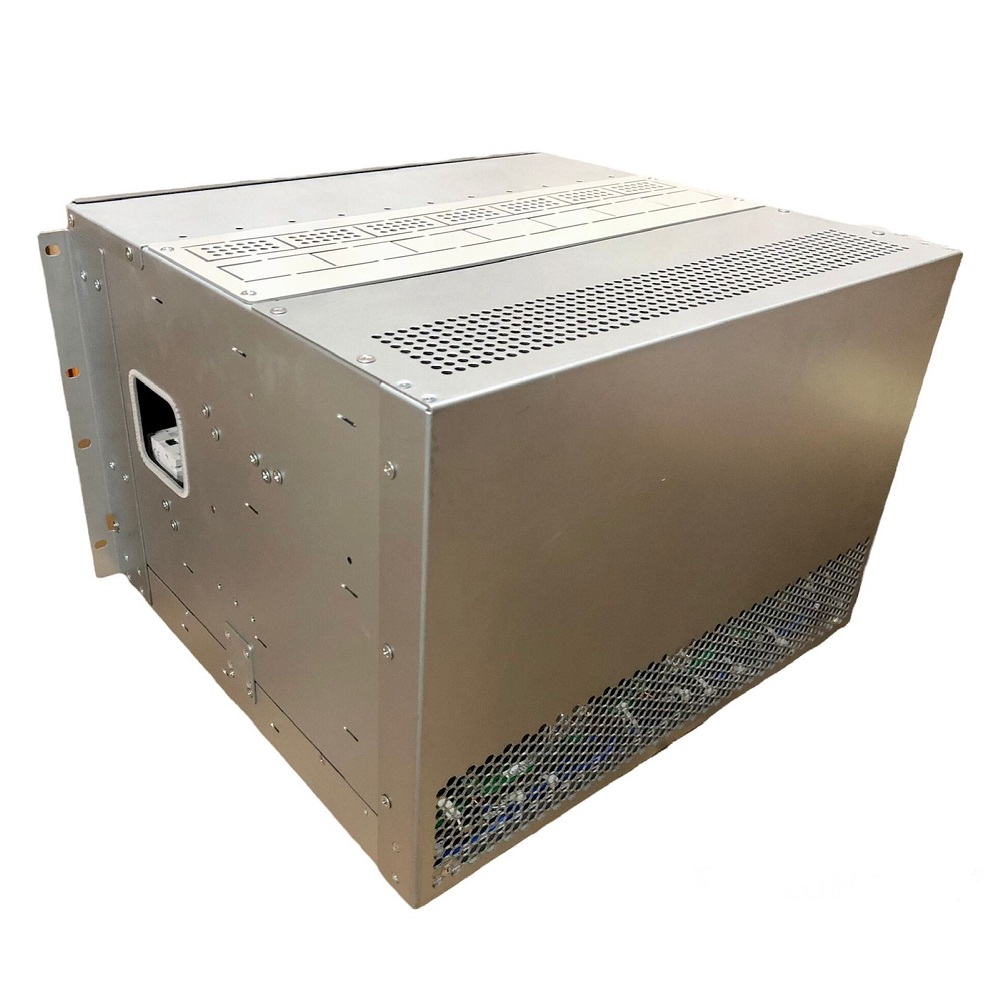

Dimensões e Peso:
- Tamhaho: 48,3 x 40 x 35 cm
- Peso (com retificadores e controlador): 36 kg
