F. OTDR TR400-P1 PON SM 1310-1550-1625NM 26/24/24DB ORIENTEK

F. OTDR TR400-P1 PON SM 1310-1550-1625NM 26/24/24DB ORIENTEK

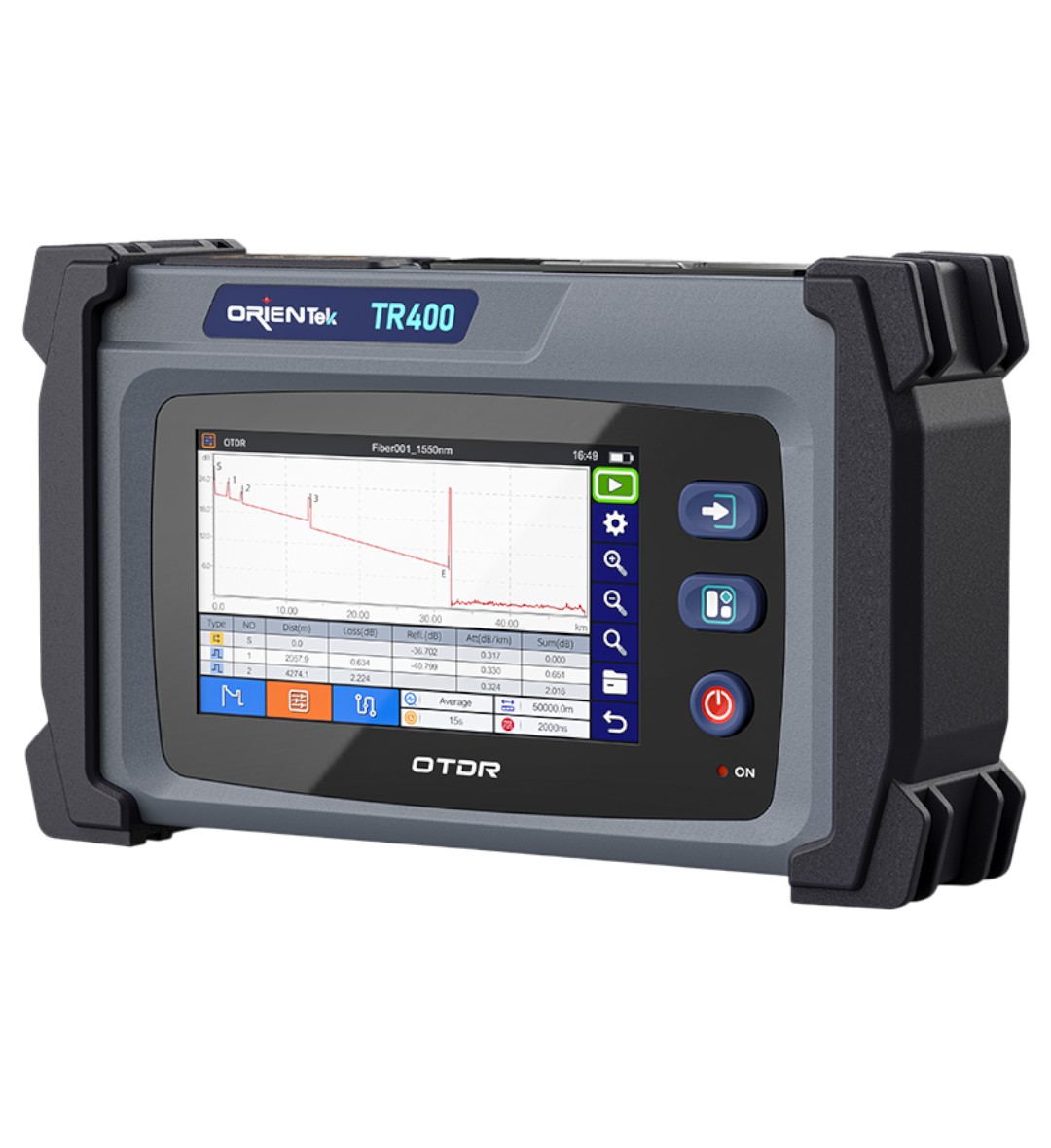

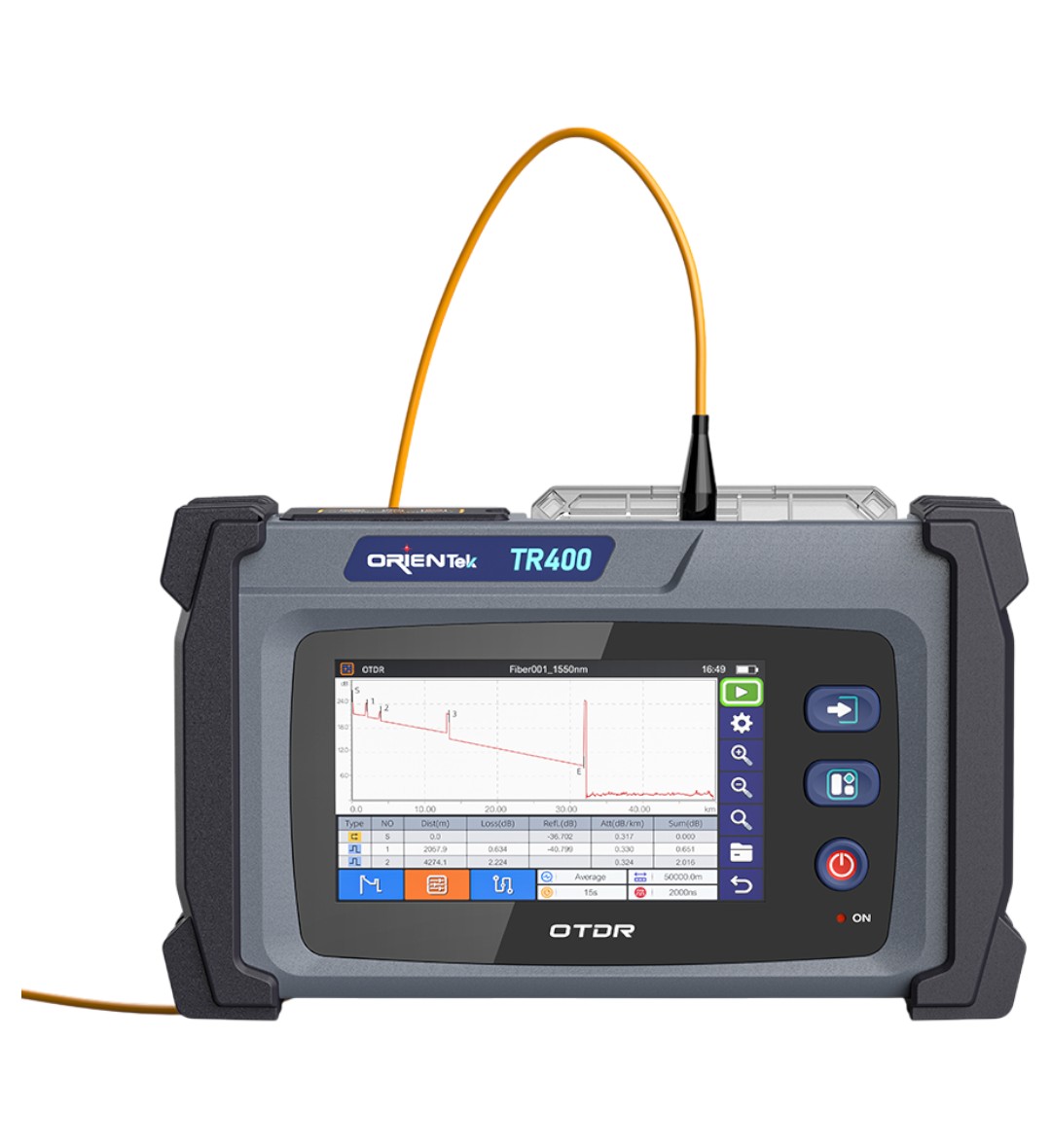

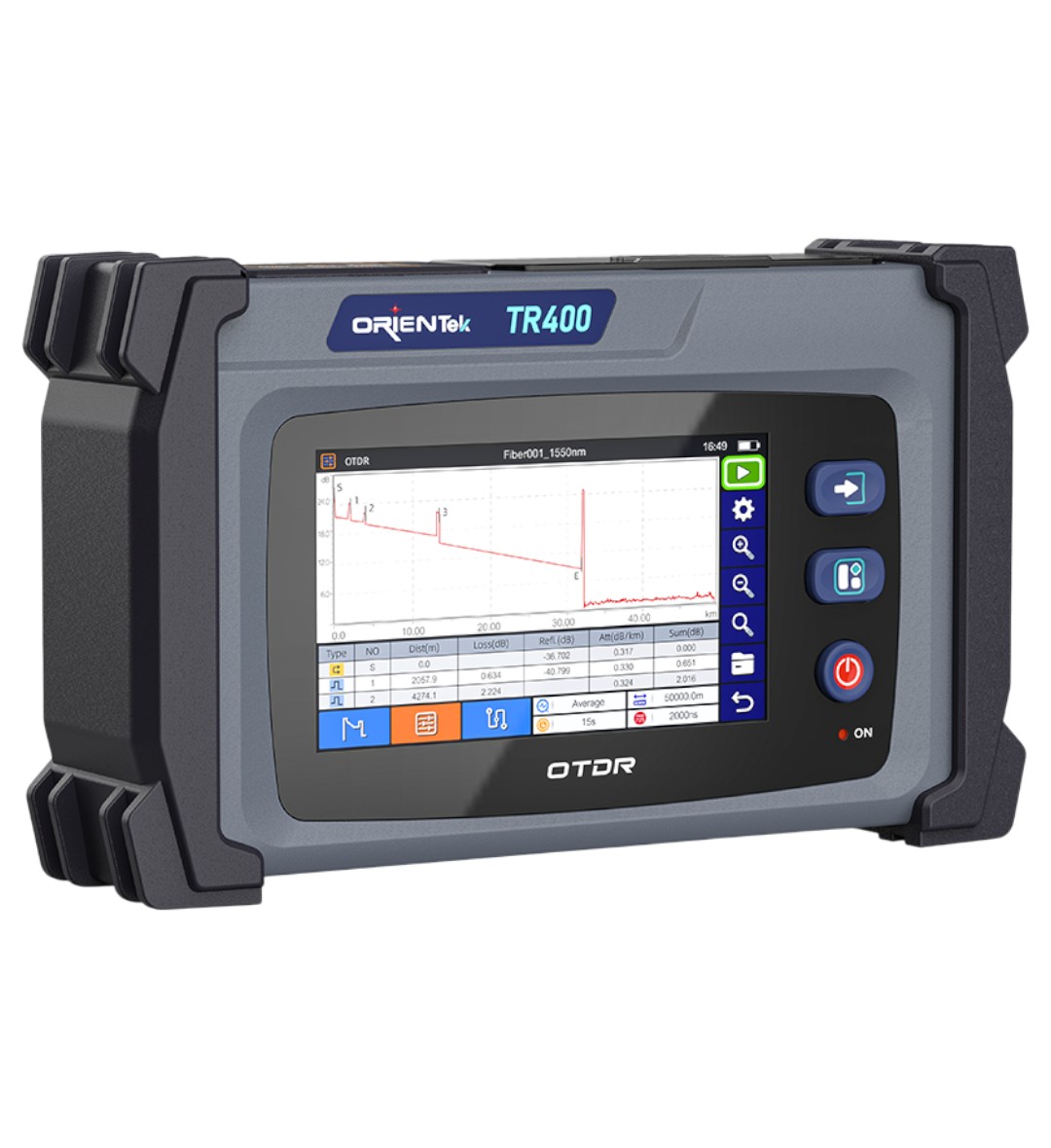

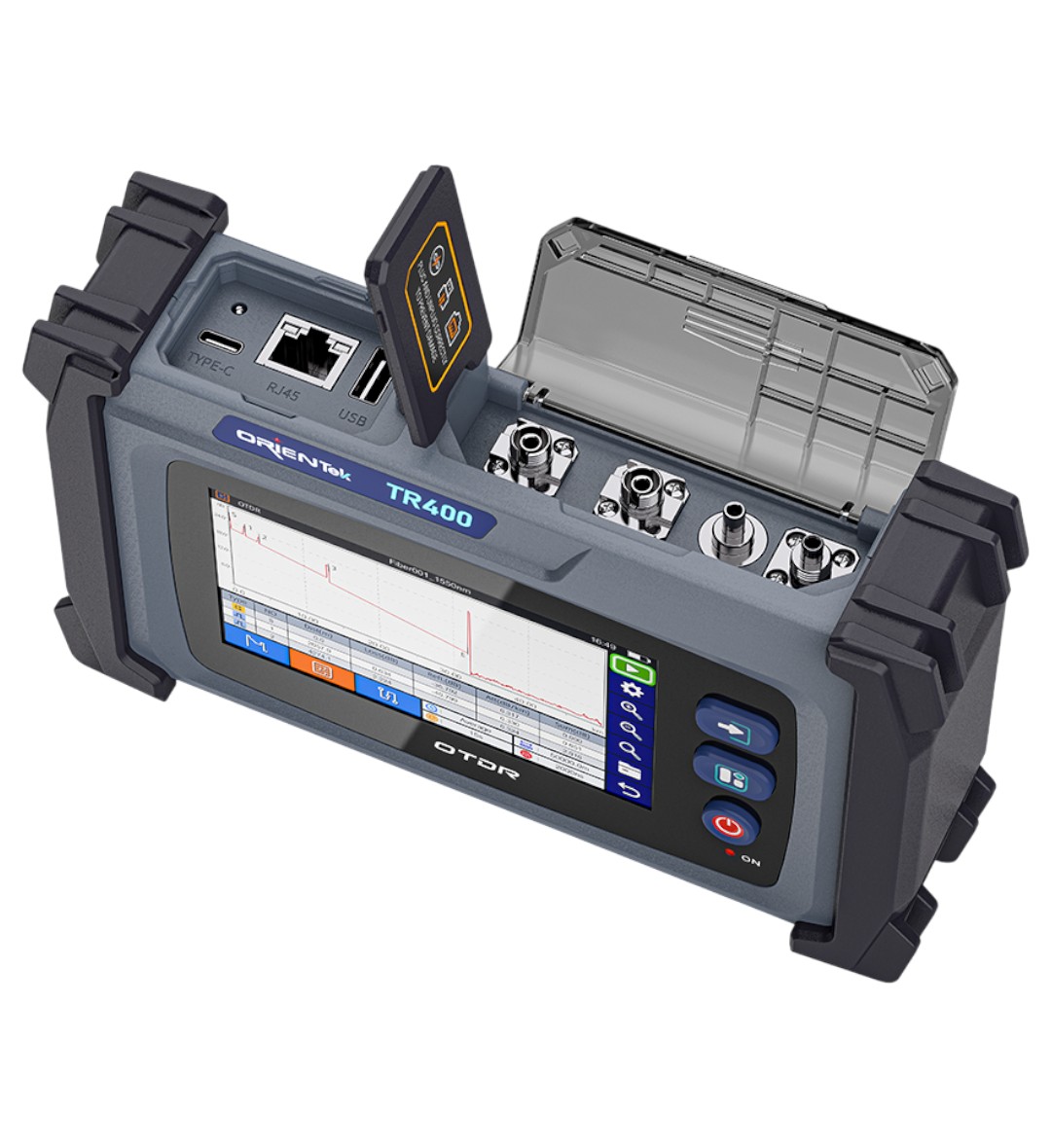

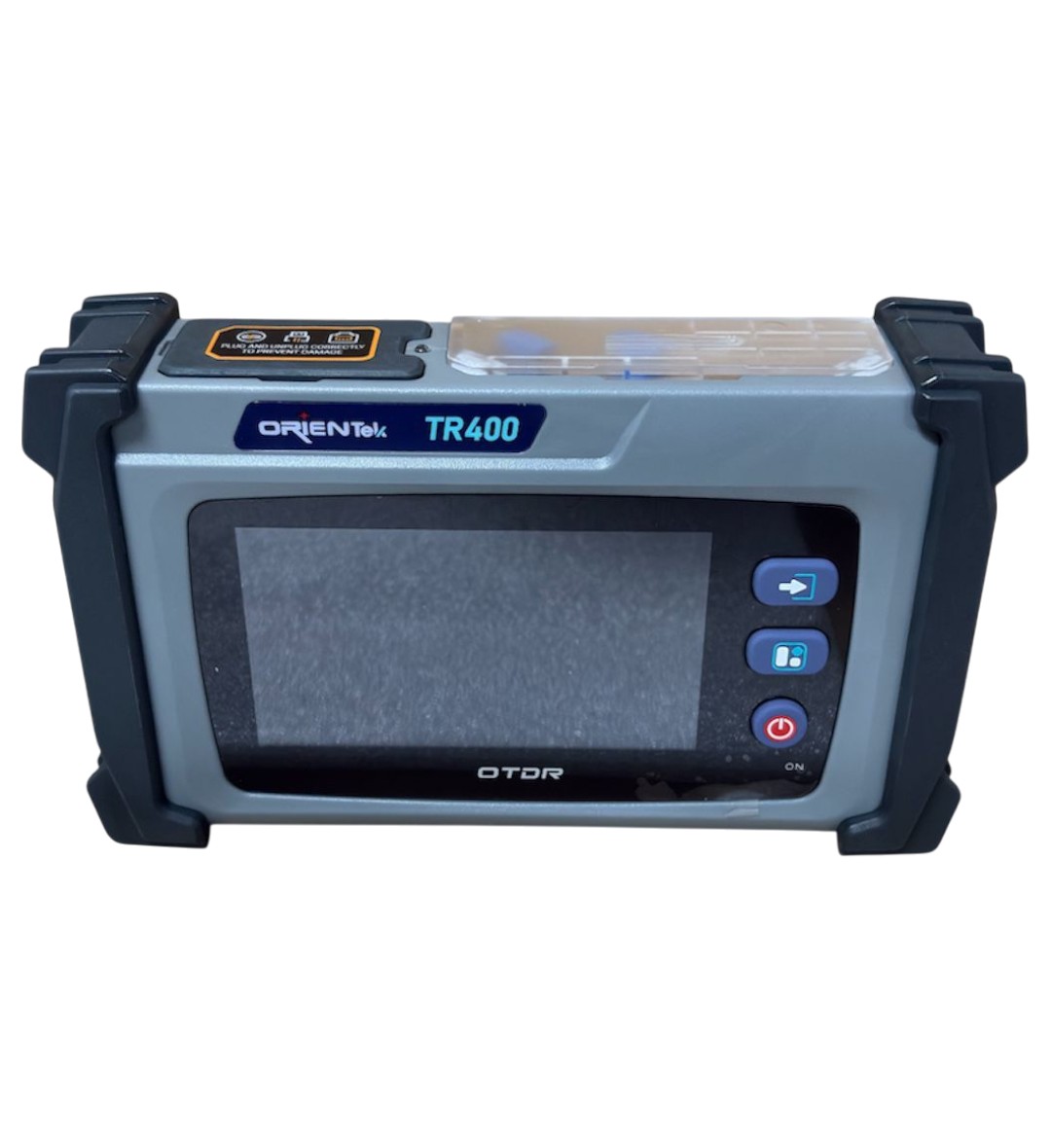

TR400-P1 PON OTDR
Mapa de ligação inteligente
Bateria de alta capacidade de 6000mAh
Faixa dinâmica máxima: 31dB
Zona morta de evento =1,5m. Zona morta de atenuação =5m.
Capaz de detectar eventos contínuos em cabos de fibra óptica de 8x3m no modo automático (padrão da indústria).

CARACTERISTICAS
Modelo TR400-P1
Comprimento de onda (nm): 1310/1550/
1625±20
Faixa dinâmica (dB) 26/24/24
Zona Morta do Evento (m) 1.5
Zona Morta de Atenuação =5

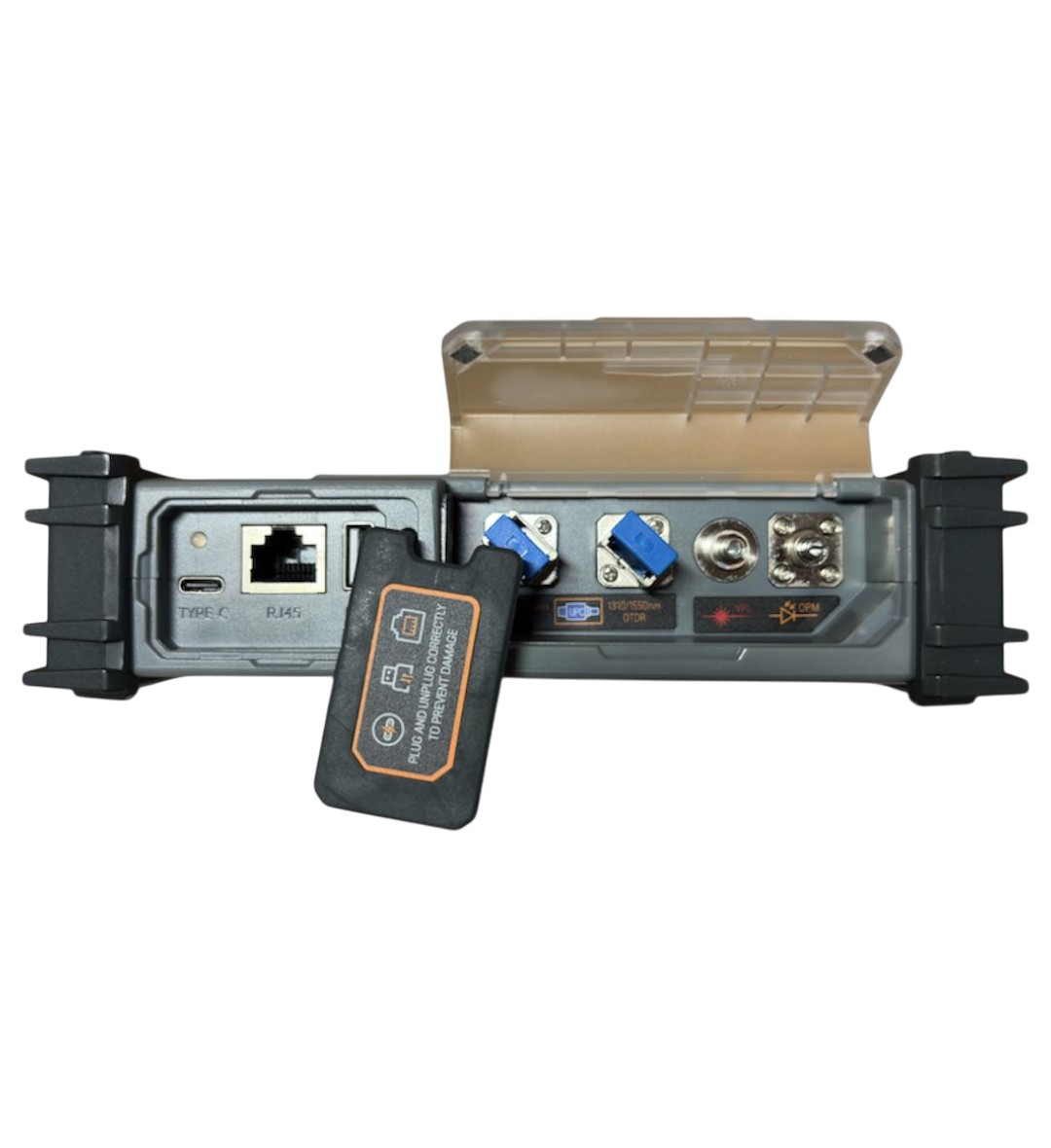

Número de interfaces de fibra 2 FC/UPC
Fibra aplicável SM-Live
Alcance (km) 0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
Precisão da distância (m) ± (1 m + distância de medição × 2 × 10 - 5 + resolução do ponto de coleta)
Número de pontos de amostragem 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
Largura do pulso (ns) =15000
Resolução de amostragem (m) 0,04m
Precisão de perda ±0,03 dB/dB
Precisão da reflexão ±2dB

Módulo de Medidor de Potência Óptica (Integrado) OPM
aixa de comprimento de onda 800~1650nm
Configuração do comprimento de onda (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
Faixa de potência -70~6dBm
Precisão de medição <(±0,2dB ou ±5%)
Resolução da tela 0,01 dB
Interface óptica FC/UPC + Conector Universal de 2,5 mm

Módulo de fonte de luz estabilizada (embutido)
Comprimento de onda (nm) 1310/1550
SLS Potência de saída óptica =-10dBm
Modo de Modulação CW, 270Hz, 1kHz, 2kHz
Aula de Laser Classe 1M ou Classe 1
Porta de saída óptica porta óptica OTDR

Módulo de localização visual de falhas (integrado)
VFL
Comprimento de onda (nm) 650
Potência de saída 10mW
Modo de Modulação CW, CHOP (2 Hz)
Aula de Laser Classe 3R
Interface de fibra óptica Conector universal de 2,5 mm para FC, SC, ST
