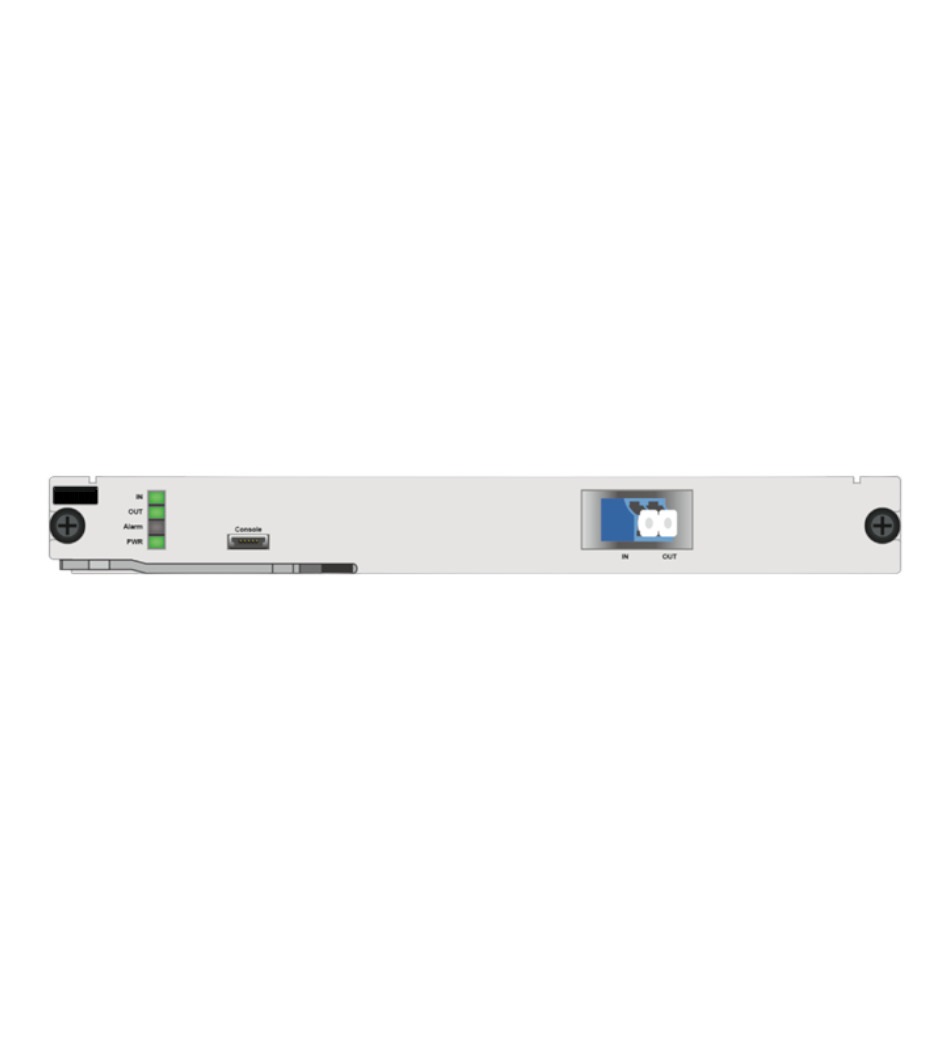

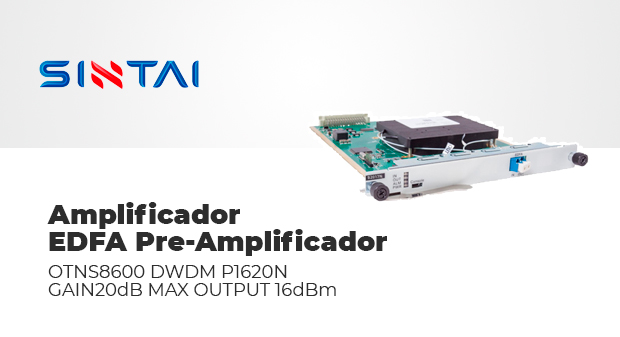

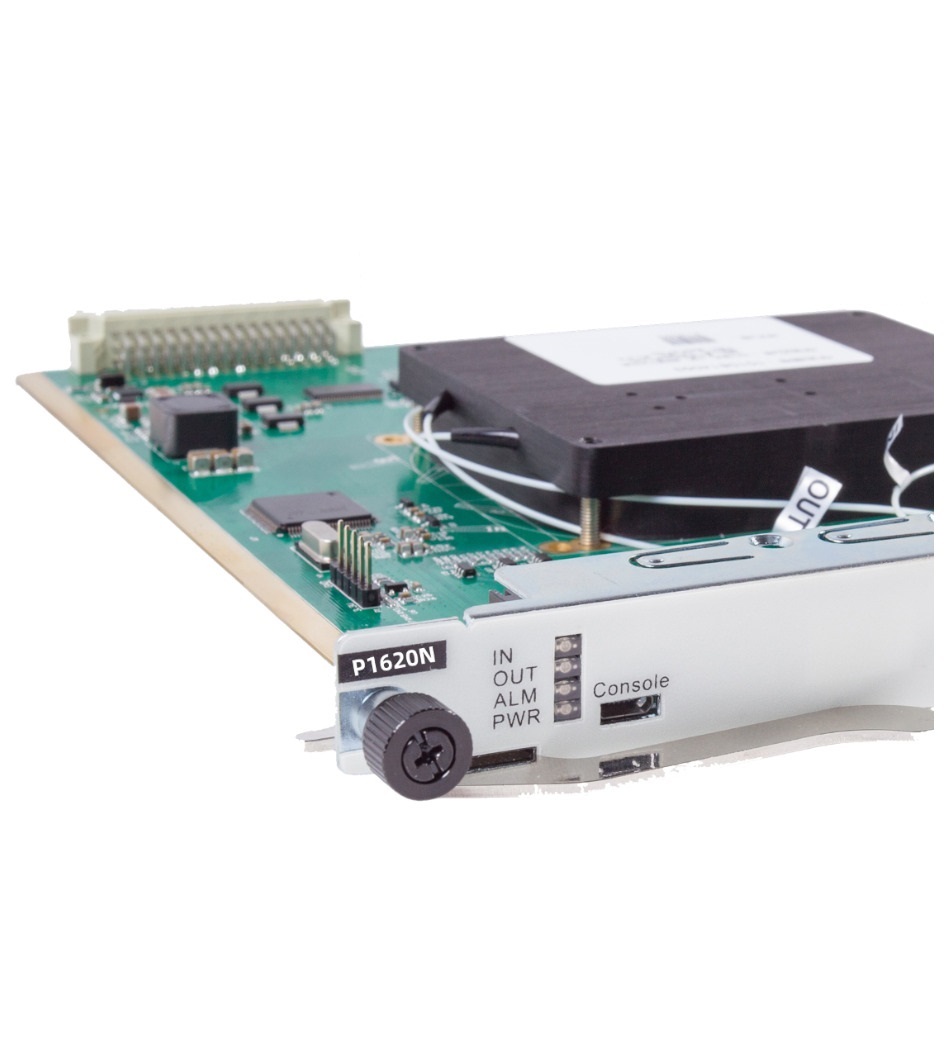

SINTAI OTNS8600 DWDM EDFA PRE-AMPLIFICADOR 16DBM P1620N

Especificações Técnicas.

Modelo: SINTAI OTNS8600 DWDM EDFA PRE-AMPLIFICADOR 16DBM P1620N
Código referência: 8558

PRODUTO SOB ENCOMENDA

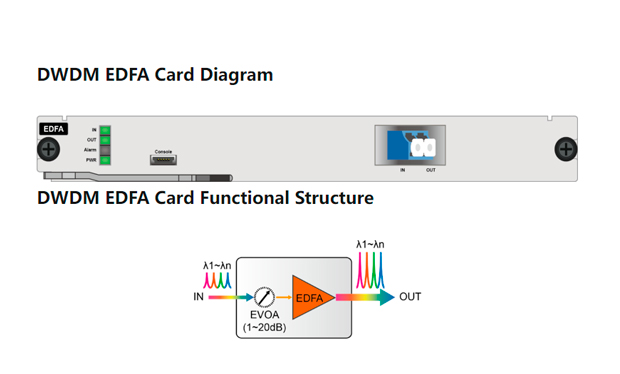

O Pré-amplificador EDFA é uma placa de amplificação de fibra dopada com érbio lançada pela Sintai Communication, cuja principal função é compensar a potência da luz do sinal na extremidade receptora do link de transmissão, podendo amplificar os sinais ópticos de até 48 canais (intervalo de canal de 100 GHz) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo. Possui caracteres de ganho plano, ganho bloqueado, figura de baixo ruído, etc. e é um componente indispensável e importante para o sistema DWDM, futuro sistema de alta velocidade e transmissão de longa distância em rede totalmente óptica.

Aplicações:
- Sistemas de transporte DWDM de longa distância
- Sistemas de transporte com grande número de canais
- Sistemas de Transporte que utilizam transceptores que requerem amplificação externa, como PAM4 DWDM
- Sistemas de interconexão de data centers

Características:
- Tipo de Booster, Linha e Pré-amplificador
- amplificadores ópticos
- Amplificação com fibra óptica dopada com Érbio
- Até 48 canais/96 canais DWDM em Banda C
- Controle Automático de Ganho (AGC) e Controle Automático
- Operação de controle de energia (APC)
- Potência de saída saturada com até +23dBm
- Amplificação de um ou dois estágios com
- DCF de estágio intermediário opcional
- Saída VOA integrada opcional com ajuste automático
- Controle de poder
- Gerenciamento de rede através de SNMP e Interface gráfica do usuário
- Figura de baixo ruído para amplificadores de érbio
- Faixa de temperatura operacional -10°C~+60°C

Parâmetros:
- Faixa de comprimento de onda operacional
- Tipo padrão: 1529nm - 1561nm,
- suportando 40 canais (@ 100 GHz) ou 80 canais (@ 50 GHz)
- para sistemas DWDM de banda C
- Tipo estendido: 1528nm - 1568nm,
- suportando 48 canais (100 GHz) ou 96 canais (50 GHz)
- para sistemas DWDM de banda C estendidos

- EDFA tipo P1620N (V)
- Potência mínima de entrada (típica)1 -30 dBm
- Potência máxima de entrada (típica) +22 dBm
- Potência de saída de saturação (típica) +16 dBm
- Controle de ganho no modo AGC (sem VOA) 20 dB
- Faixa de atenuação VOA 0 - 25 dB
- Ganho de planicidade 1,5 dB
- Índice de ruído = 5,5 dB = 5 dB
- Temperatura operacional. faixa -10°C ~ 60°C
- Faixa de umidade operacional 5% ~ 95% sem condensação
- Temperatura de armazenamento -40°C ~ 85°C
- consumo @ potência de saída total 15W
- MTBF > 100.000 horas

Arquivos:
- Especificações Tecnicas: Clique aqui
